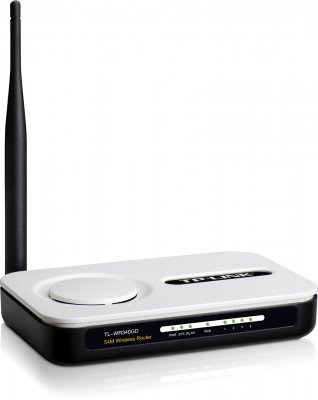

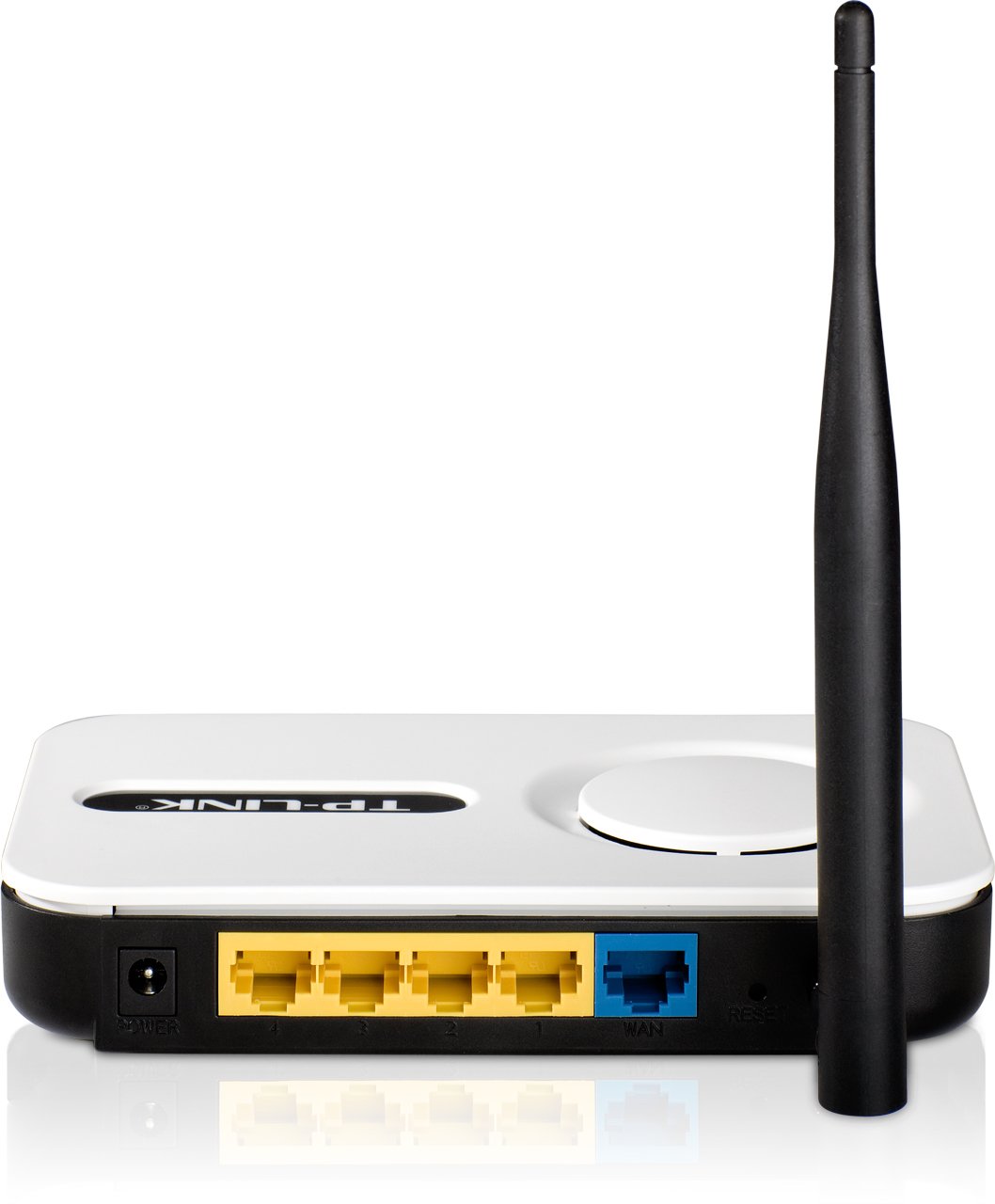

TP-LINK TL-WR340GD
TL-WR340GD предназначен
для беспроводных сетей уровня малых офисов/дома (класс SOHO). Он объединяет в
себе беспроводную точку доступа, встроенный 4-портовый 10/100 Мбит/с коммутатор
и NAT-маршрутизатор. Таким образом, он позволяет добиться качественного
соединения (предоставляя Вашим беспроводным и проводным устройствам доступ к
высокоскоростному DSL или кабельному Интернету), обмениваться файлами или
пользоваться общими сетевыми ресурсами, например, принтерами или хранилищами
данных.
TL-WR340GDподдерживает функции виртуального сервера (Virtual Server) и DMZ-хостинга, а также протокол UPnP для обеспечения простой автоматической настройки домашней сети. Устройство также поддерживает удалённое WEB-управление и журналирование, чтобы сетевые администраторы могли осуществлять управление и мониторинг сети в режиме реального времени.
Благодаря простому в использовании мастеру быстрой настройки, функции маршрутизатора и высокому уровню защиты, TL-WR340GD - лучший выбор для создания беспроводной сети у Вас дома или в небольшом офисе.
Основные характеристики:
|
WAN-порт |
Ethernet |
|
Интерфейсы |
4 x RJ-45 10/100 Ethernet LAN порта |
|
Беспроводные возможности |
IEEE 802.11g, IEEE 802.11b |
|
Поддержка протоколов |
PPPoE, L2TP |
|
Количество антенн |
1 (5 дБи) |
|
Конструкция антенн |
Съемные |
|
Функции VPN |
VPN Pass Through |
|
Функции безопасности |
WEP 64/128/152-бит |
|
Другие функции |
Virtual Server |
|
Габариты и вес |
160 x 102 x 28 мм |
Рассматриваемый
роутер, как и все новые роутеры имеет встроенный административный интерфейс для
настройки, попросту говоря - специальную веб страничку, зайдя на которую,
роутер можно настроить. Для этого необходимо использовать любой компьютер,
подключенный к порту LAN на роутере.
Обратите
внимание - новый роутер после подключения к сети автоматически назначает всем
подключенным к LAN-портам компьютерам набор сетевых настроек, поэтому
проверьте, чтобы в настройках сетевой карты не было указано никаких IP-адресов,
все значения должны быть установлены в положение "получать
автоматически".
Параметры
нового роутера по умолчанию в моделях TP-LINK обычно указаны на специальной
наклейке внизу корпуса – обычно это IP – 192.168.1.1, логин – admin, пароль –admin, однако могут быть и другие значения. Уточните эти параметры на наклейке
или в инструкции пользователя. Если ваш роутер не новый и уже был кем то
использован – найдите в инструкции пункт о процедуре сброса параметров к
заводским настройкам, обычно для этого используется специальная утопленная
кнопка «reset» на тыльной стороне корпуса, которую нужно нажать чем-нибудь
острым и держать несколько секунд.

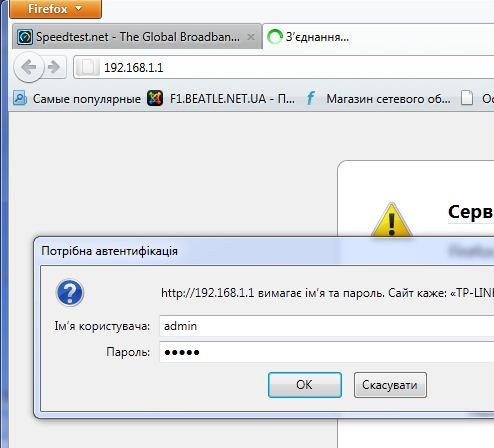

После того как вы узнали параметры своего роутера (IP-адрес, логин и пароль) – запускайте любой браузер и вводите в адресную строку IP-адрес. Если все правильно – перед вами появится приглашения на авторизацию – вводите логин и пароль.

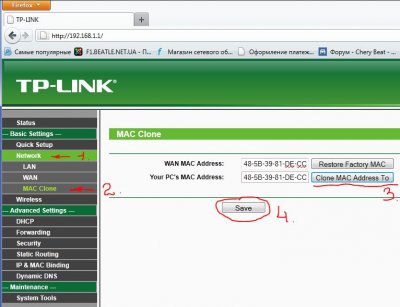

После авторизации попадаем на главную страницу настроек роутера, после чего выбираем меню Network/MAC Clone. В данном разделе клонируем физический адрес сетевой платы Вашего компьютера, который уже был подключен к сети,нажав кнопку "Clone MAC Address To". Как показано на рисунке значение поля WAN MAC Address должно стать идентичным "Your PC s MAC Address". Сохранить изменения.

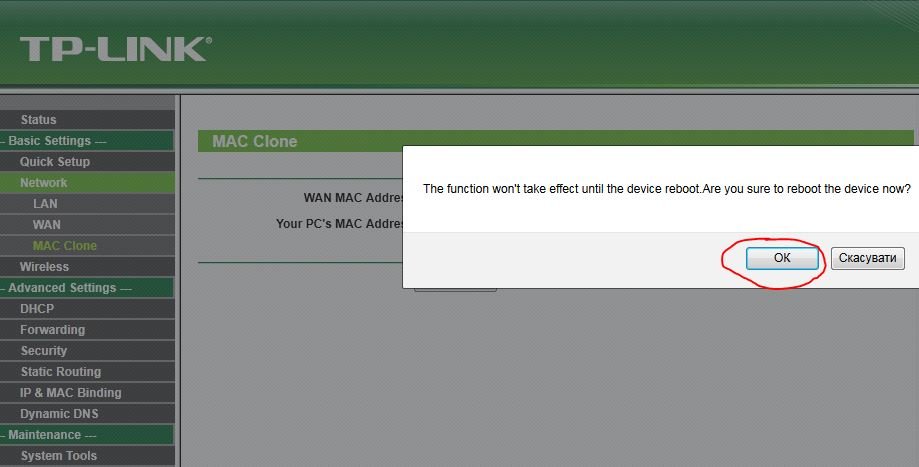

Потребуется перезагрузка, жмем ОК.

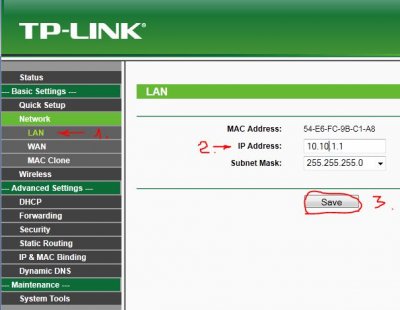

Дальше снова авторизируемся и заходим в раздел Network/LAN. Здесь меняем ip адрес LAN внутренней сети роутера на 10.10.1.1 и сохраняем.

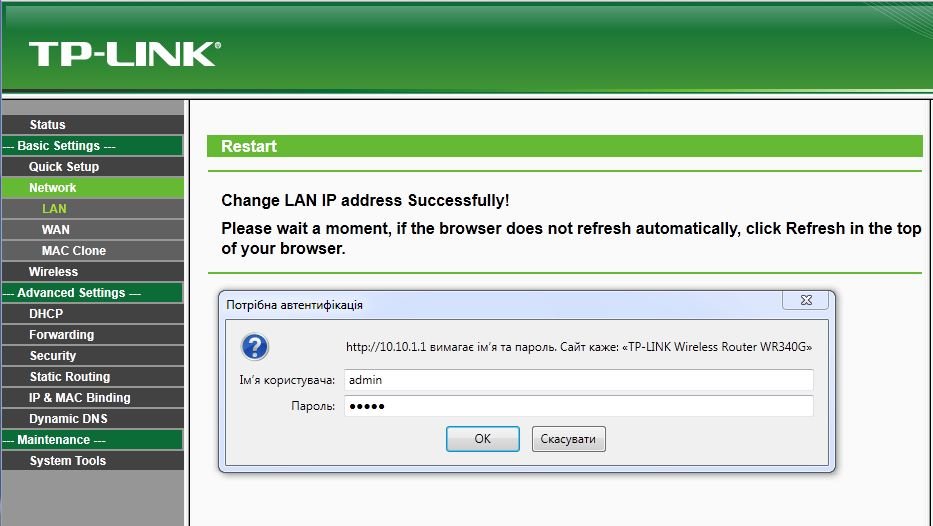

Дальше заходим на роутер под новым адресом 10.10.1.1

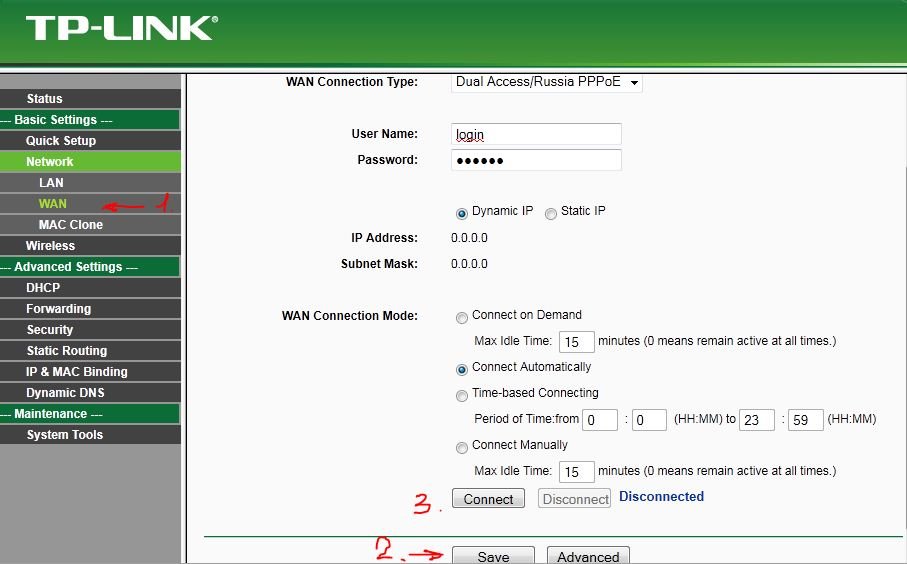

Раздел Network/WAN. Настраиваем PPPoE соединение, выбрав тип соединения Dual Access/Russia PPPoE. указав свои логин и пароль, которые указаны в договоре, дальше как на рисунке и сохраняем. Дальше для проверки соединения жмем Connect.

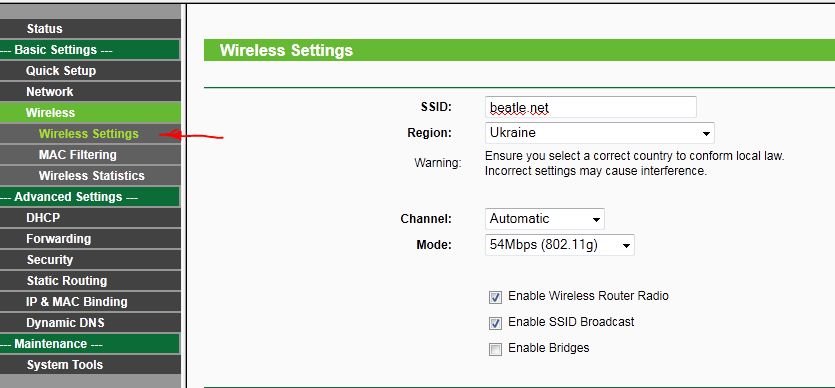

Перейдем к настройкам беспроводной сети Wireless Settings. Делаем все как указано на рисунке. К названию SSID Вашей беспроводной сети можете добавить № квартиры.
