Zyxel P660RT3

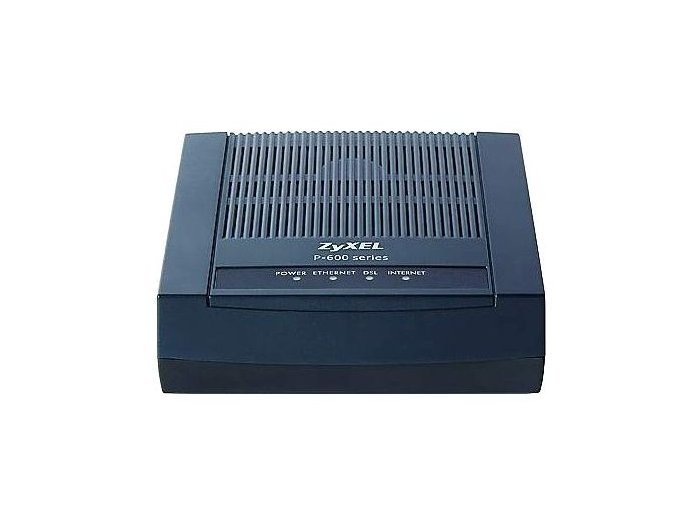

Модем ZyXEL P660RT3 — это надежное, удобное и безопасное подключение вашего дома к Интернету по выделенному каналу ADSL через существующую телефонную линию, не мешающее работе самого телефона. Несмотря на то, что модем обладает только одним портом Ethernet, в нем присутствуют такие функции, как маршрутизатор с технологией трансляции адресов Full Cone NAT, DHCPсервер и множество других. Таким образом, вы можете использовать ваше высокоскоростное подключение к Интернету как на одном компьютере, так и на нескольких, подключив их через дополнительный коммутатор или точку беспроводного доступа.

Даже если вы не чувствуете себя специалистом в настройке оборудования ADSL, посторонняя профессиональная помощь вам не понадобится. Благодаря полностью локализованной программе ZyXEL NetFriend любой пользователь, независимо от уровня знаний в области компьютеров и сетей, может настроить и запустить ADSL-модем в работу за считаные минуты.

Основные характеристики:

WAN-порт	ADSL
Интерфейсы	1 x RJ-11 для подключения к телефонной линии 1 x RJ-45 Ethernet (10BASE-T/100BASE-TX) с автоопределением типа кабеля 4 x индикатора статуса (Power, Ethernet, DSL, Internet) Кнопка возврата к заводским установкам Кнопка включения питания
Беспроводные возможности	Нет
Поддержка протоколов	PPPoE
Скорость LAN портов	100 Мбит/с
Конструкция антенн	Нет антенны
Функции безопасности	Фильтрация сетевого трафика Межсетевой экран (SPI Firewall) Контроль доступа к функции удаленного управления и возможность назначения IP-адреса доверенного клиента
Другие функции	ZyXEL NetFriend Веб-конфигуратор Командная строка, доступная по протоколу Telnet FTP/TFTP для обновления микропрограмм и обновления/резервного копирования конфигурации устройства Встроенные средства диагностики ADSL / ATM / Ethernet Прозрачный мост IEEE 802.1d Маршрутизация протокола IP Динамический обмен маршрутами (RIP v1/v2) Высокая эффективность передачи мультикастового трафика (IGMP v1/v2/v3) Трансляция сетевых IP-адресов и портов в режиме Full Cone NAT Предоставление доступа к собственному игровому/файловому/веб-серверу из Интернета Транзит PPPoE-соединений Встроенный сервер DHCP для автоматической настройки компьютеров Встроенный агент DNS (DNS Proxy) Регистрация доменного имени на динамический IP-адрес (Dynamic DNS)
Габариты и вес	111 x 106 x 35 мм 170 г

Комплект поставки:

ADSL-модем P660RT3
Адаптер для сети переменного тока 220 В
Краткое руководство
Телефонный сплиттер
Телефонный кабель (серый)
Кабель Ethernet(желтый)
Компакт-диск с программой ZyXEL NetFriend и документацией
Гарантийный талон

Настройка

Рассмотрим настройку тайваньского однопортового модема, а именно ZyxelP660RT3 EE, отличающуюся надежностью и удобством в использовании.

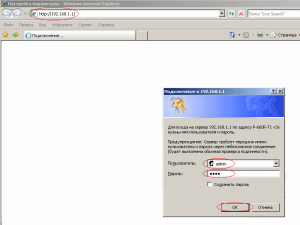

В строке адреса в браузере пишем192.168.1.1 нажимаем Enter.

В окне авторизации в поле «Пользователь» вводим admin в поле «Пароль» вводим 1234 и нажимаем кнопку ОК.

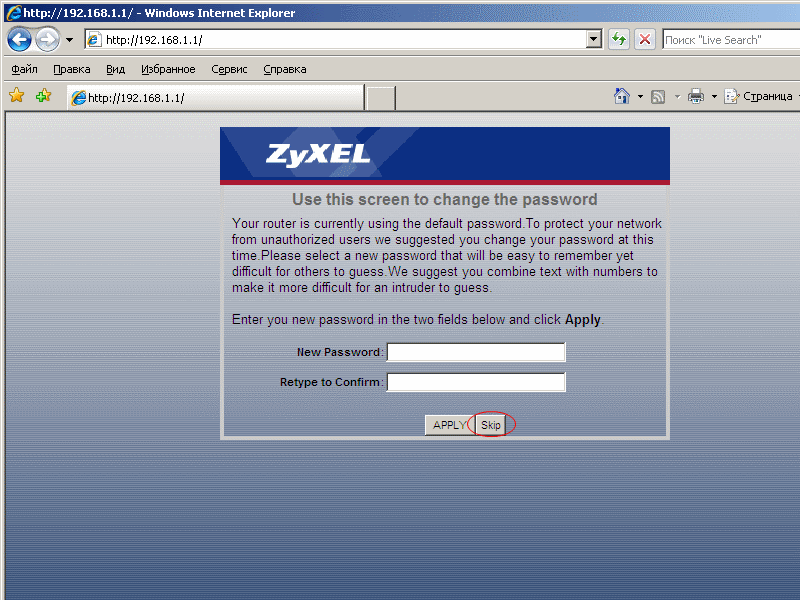

Жмем кнопку «Skip», если не хотим менять пароль, если же вы хотите сменить пароль, то вводим в каждое поле новый пароль и нажмем «Apply».

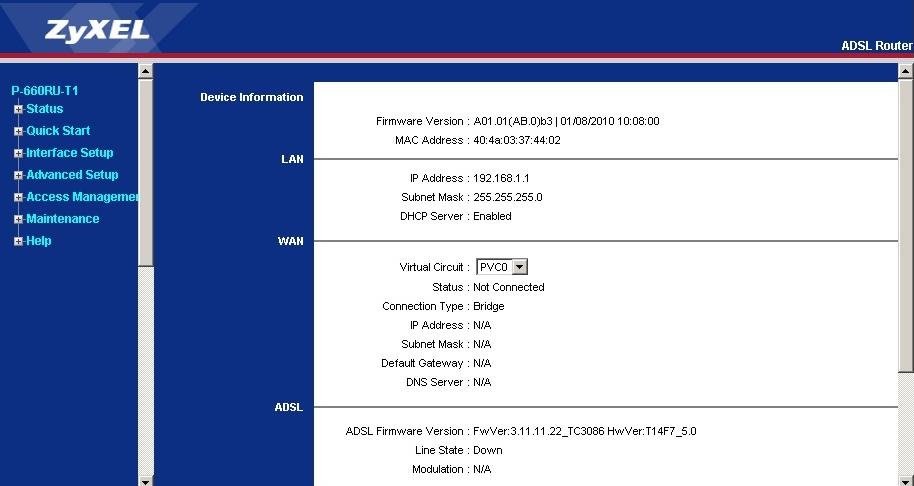

После ввода пароля попадаем в главное меню модема Zyxel P660RT3 EE, где приведена информация о модеме, линии и настройках.

Настроим оборудование в режиме роутера (PPPoA/PPPoE):

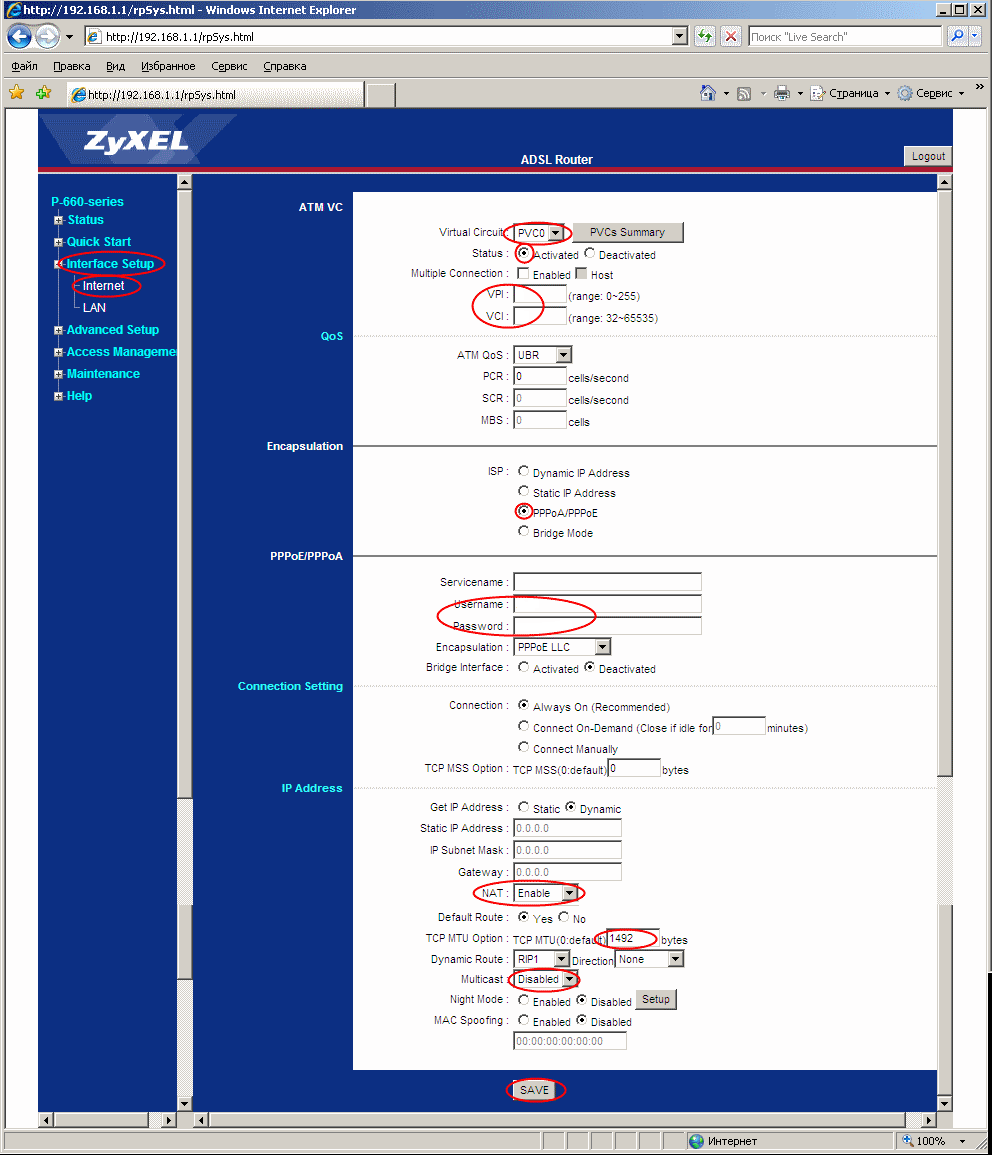

В левом меню выбираем "Interface Setup” -> "Internet” и настраиваем следующие параметры. Виртуальный канал «Virtual Circut» — ставим значение «PVC0″, «Status» выбираем «Activated», в поля VPI VCI вводим значения которые Вам выдал провайдер связи, стоит помнить, что для каждого района эти значения разные, «ISP» отмечаемPPPoA/PPPoE, в поля Username,Password прописываем логин/пароль также полученные от провайдера,в выпадающем списке "Nat” выбираем значение "Enable”,в поле "TCP MTU” пишем значение 1492, ввыпадающем списке "Multicast” выбираем значение "Disabled” и в низу нажимаем кнопку Save для сохранения настроек.

Теперь настроим наш модем в режиме моста (Bridge Mode):

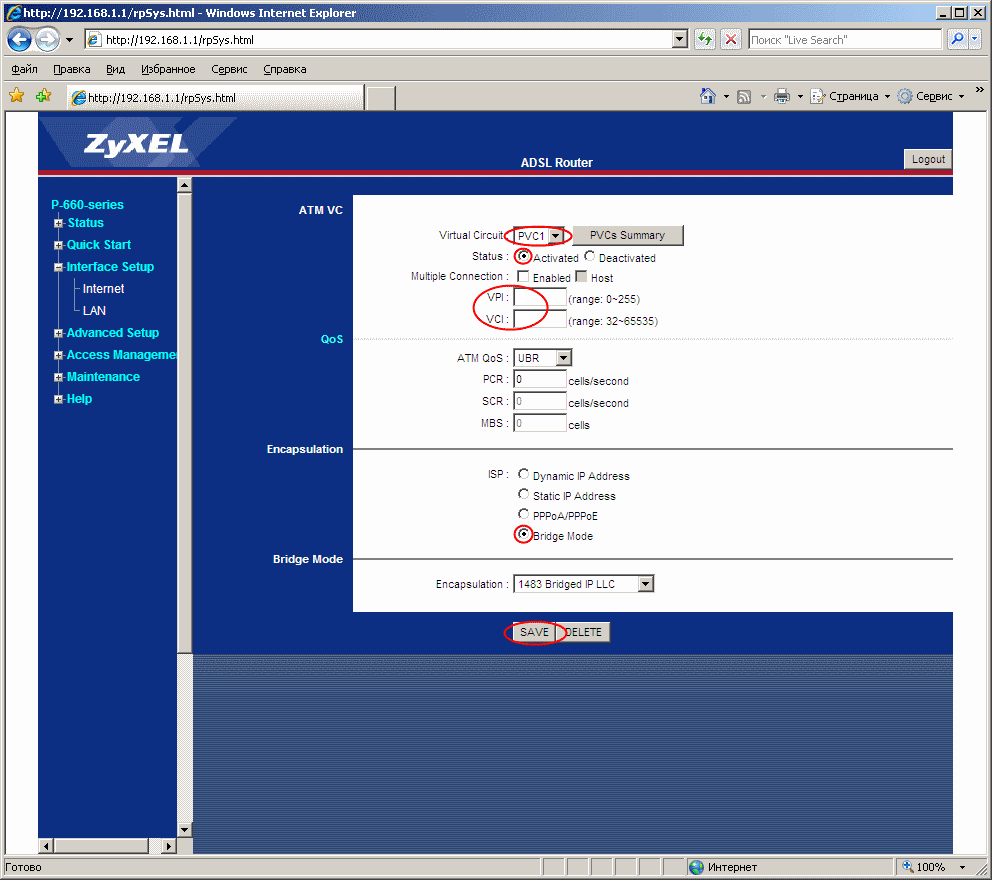

Также в пункте меню "Interface Setup” -> "Internet” производим следующие настройки: виртуальный канал «Virtual Circut» выбираем -PVC1, «Status» также отмечаем «Activated», в поля VPI VCI вводим значения от провайдера, метод инкапсуляции «ISP» выбираем «Bridge Mode». Нажимаем кнопку «Save». Теперь необходимо перезагрузить модем Zyxel P660RT3 EE и на этом настройка завершена.
