Настройка коммутатора D-Link DIR-400

Описание:
Улучшенная производительность беспроводного соединения
Беспроводной маршрутизатор 802.11g D-Link DIR-400 позволяет создать быструю и защищенную сеть для дома, обеспечивая скорость передачи данных до 108 Мбит/с. С помощью данного маршрутизатора пользователи получают совместный доступ к файлам, музыке и видео по высокоскоростному Интернет-соединению.

Защита безопасности сети
Беспроводной маршрутизатор DIR-400 содержит встроенный межсетевой экран, который защищает пользовательскую сеть от вредоносных атак. Это минимизирует угрозы от действий хакеров и предотвращает нежелательные вторжения в сеть. Дополнительные функции безопасности такие, как например, фильтр МАС-адресов, предотвращают неавторизованный доступ к сети. Функция «родительского контроля» позволяет запретить пользователям просмотр нежелательного контента. Также беспроводной маршрутизатор 802.11g поддерживает стандарты шифрования WEP и WPA. Благодаря поддерживаемому функционалу маршрутизации и безопасности, беспроводной маршрутизатор D-Link DIR-400 позволяет создать беспроводную сеть для офиса или небольшого дома.

Полная совместимость
Беспроводной маршрутизатор DIR-400 работает на основе стандарта 802.11g, но является также обратно совместимым со стандартом 802.11b, гарантируя совместимость с широким диапазоном беспроводных устройств. Беспроводной маршрутизатор 802.11g обладает четырьмя портами Ethernet, позволяющими подключить персональные компьютеры, принтеры и другие устройства с Ethernet-интерфейсами.

Простота установки и эксплуатации
Благодаря D-Link Quick Router Setup Wizard (Мастеру по быстрой установке маршрутизатора), настройка сети может быть выполнена в считанные минуты. Использование Мастера по быстрой установке значительно облегчает процесс установки аппаратного обеспечения и его подключения к сети, устанавливая настройки провайдера для быстрого установления широкополосного соединения с Интернет. Кроме того, Мастер по быстрой установке позволяет легко добавить беспроводные устройства в сеть.



Характеристики:
Минимальные системные рекомендации
Кабельный или DSL-модем с портом Ethernet
Компьютер с операционной системой Windows XP SP2 или Windows 2000 SP4 или MAC OS X (вер. 10.4/10.3) / Linux и установленным Ethernet-адаптером
Internet Explorer 6 или Firefox 1.5 или выше

Стандарты
IEEE 802.11g
IEEE 802.11b
IEEE 802.3
IEEE 802.3u

Типы подключения WAN
Static IP
Dynamic IP
PPPoE
L2TP
PPTP
DualAccess PPPoE
DualAccess PPTP

Скорость передачи данных1 с автоматическим переключением
108, 54, 48, 36, 24, 18, 12,1 11, 9, 6, 5.5, 2 и 1 Мбит/с

Диапазон частот
2.4-2.462 ГГц

Схемы модуляции
Orthogonal Frequency Division Multiplexing (OFDM)
Complementary Code Keying (CCK)

Мощность передатчика
15dBm +/- 2dBm

Антенна
Съемная дипольная антенна с разъемом SMA

Безопасность
64/128-битное WEP-шифрование данных (определяемое пользователем)
Wi-Fi Protected Access (WPA/WPA2)

Расширенные функции межсетевого экрана
Network Address Translation (NAT)
Stateful Packet Inspection (SPI)
Фильтрация MAC-адресов
Фильтрация URL
Работа по расписанию

Управление устройством
Internet Explorer v6 или выше; Firefox 1.5 или выше

Индикаторы диагностики
Power
Status
Internet
WLAN (беспроводное соединение)
LAN

Питание на входе
5 В постоянного тока 2.5А, через внешний адаптер питания

Размеры
124.5 x 200.7 x 35.6 мм

Вес
317 г

Рабочая температура
От 0˚ C до 45˚ C

Рабочая влажность
Максимум 90% (без конденсата)

Настройка коммутатора D-Link DIR-400
Подключение роутера

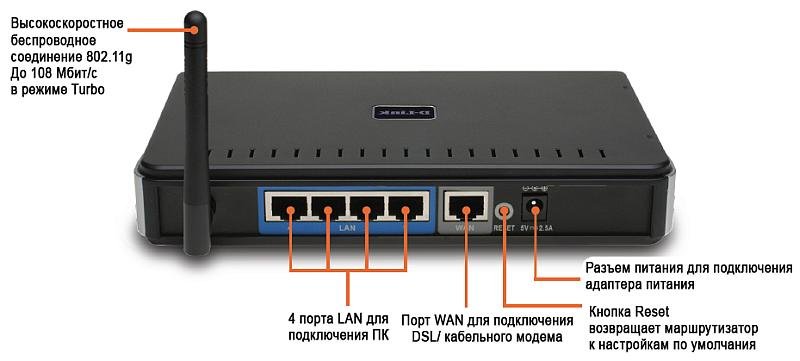

Типичный роутер всегда оснащен двумя типами ethernet-портов - WAN и LAN.
Первый тип порта (WAN) - используется для подключения к глобальной сети (wide area network) - в нашем случае этот порт используется для подключения входящего от провайдера кабеля. Подключите к нему кабель, который входит в квартиру от коммутауционного ящика Фрегат. Обычно такой порт всего один.

Второй тип порта (LAN) - используется для подключения к встроенному свичу роутера компьютеров, находящихся у вас в квартире. Таких портов обычно несколько, в рассматриваемом случае - 4. Подключите к ним с помощью обычных сетевых кабелей (патч-кордов) компьютеры, которые должны получить доступ в Интернет.

Вход в роутер
Рассматриваемый роутер, как и все новые роутеры имеет встроенный административный интерфейс для настройки, попросту говоря - специальную веб страничку, зайдя на которую, роутер можно настроить. Для этого необходимо использовать любой компьютер, подключенный к порту LAN на роутере.

Обратите внимание - новый роутер после подключения к сети автоматически назначает всем подключенным к LAN-портам компьютерам набор сетевых настроек, поэтому проверьте, чтобы в настройках сетевой карты не было указано никаких IP-адресов, все значения должны быть установлены в положение "получать автоматически".

Параметры нового роутера по умолчанию в моделях DIR обычно указаны на специальной наклейке внизу корпуса – обычно это IP – 192.168.0.1, логин – admin, пароль – пустое поле, однако могут быть и другие значения. Уточните эти параметры на наклейке или в инструкции пользователя. Если ваш роутер не новый и уже был кем то использован – найдите в инструкции пункт о процедуре сброса параметров к заводским настройкам, обычно для этого используется специальная утопленная кнопка «reset» на тыльной стороне корпуса, которую нужно нажать чем-нибудь острым и держать несколько секунд.

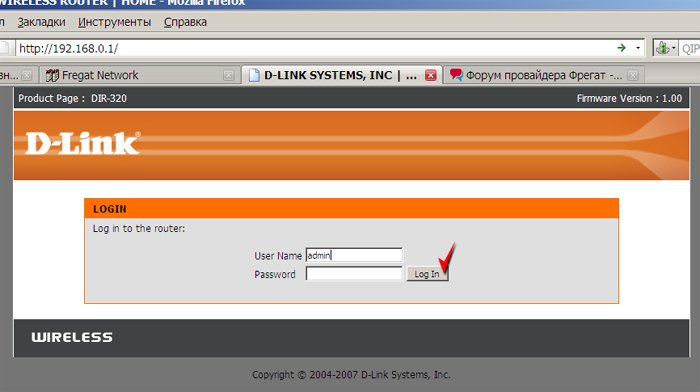

После того как вы узнали параметры своего роутера (IP-адрес, логин и пароль) – запускайте любой браузер и вводите в адресную строку IP-адрес. Если все правильно – перед вами появится приглашения на авторизацию – вводите логин и пароль (см. рис).



После ввода логина и пароля, нажмите отмеченную кнопку и вы попадете в административную страницу роутера.

Настройка PPPoE
При использовании роутера, авторизацию в сети Фрегат будет осуществлять не ваша операционная система, а сам роутер, поэтому никаких дополнительных PPPoE соединений на компьютере создавать и запускать не требуется – после включения компьютер самостоятельно получит от роутера все настройки и будет готов к работе в Интернет.

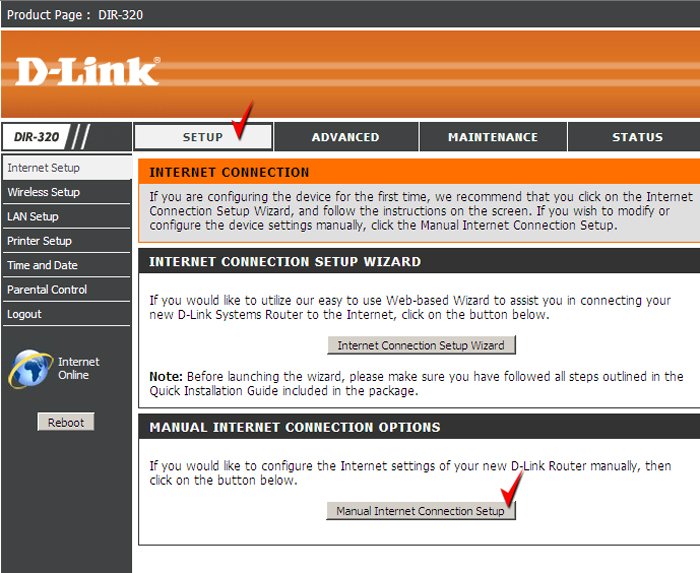

Тем не менее, параметры PPPoE соединения должны быть введены в роутер один раз на этапе настройки. Для этого нажмите кнопку «SETUP» и «INTERNET SETUP» в веб интерфейсе управления роутера.

На появившейся странице нажмите кнопку «Manual Connection Setup» (см. рис.)

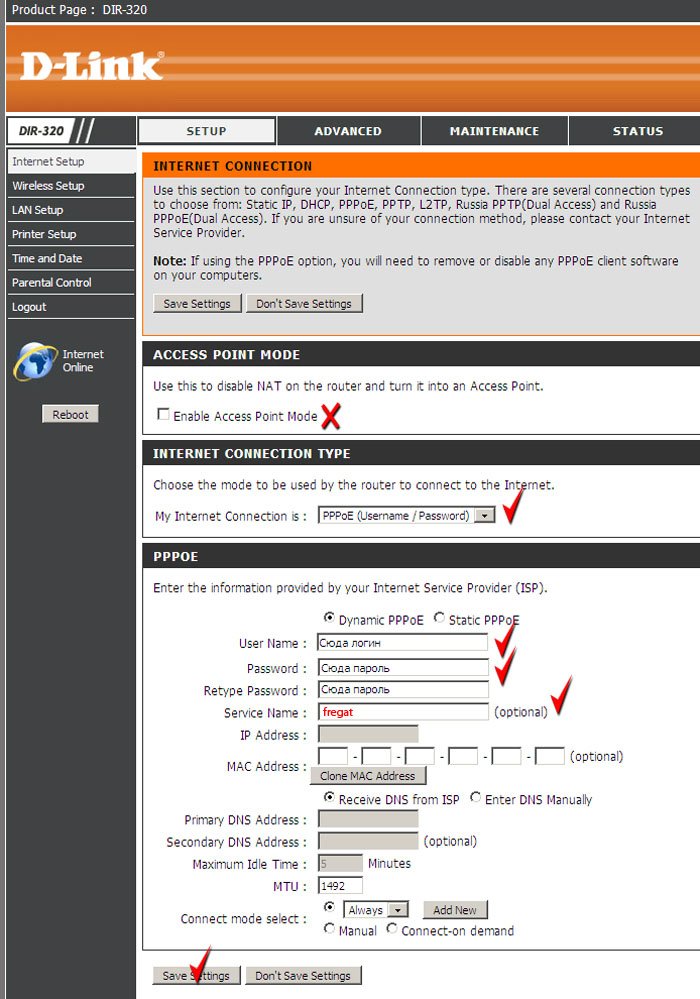

В появившемся окне установите параметры согласно изображенным на рисунке:



- My internet connection is – PPPoE (Username/password)
- Dynamic PPPoE – выбрано
- User Name – ваш логин для доступа в Интернет
- Password – ваш пароль для доступа в Интернет
- Service Name (ОЧЕНЬ ВАЖНО) - fregat
- RetypePassword – повторно ваш пароль для доступа в Интернет
- Нажмите «SAVE SETTINGS» – настройки будут сохранены.

После внесения каких-либо изменений необходимо перезагрузить роутер для того, чтобы они вступили в силу. Для этого нажмите кнопку «REBOOT» в меню слева.

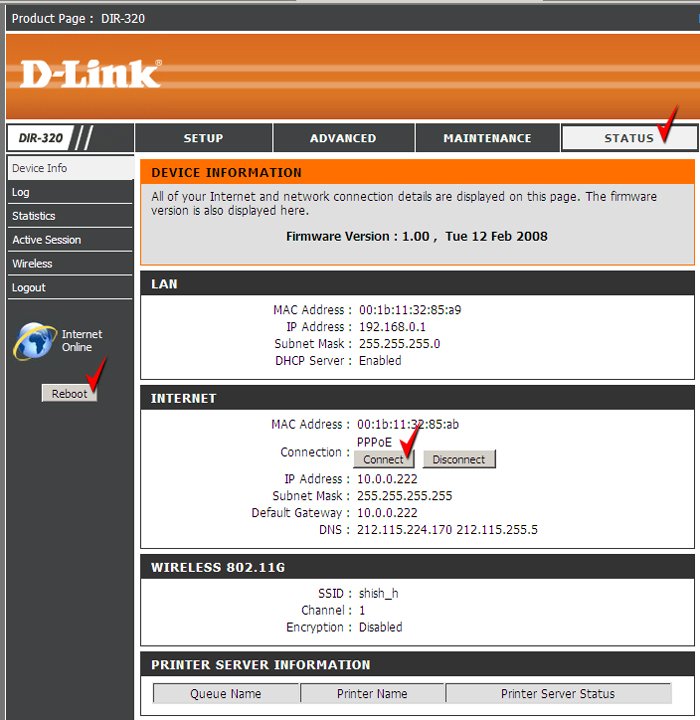

Для проверки правильности установок и переподключения PPPoE следует нажать кнопку «SТATUS» в верхнем меню (см. рис).



На этой странице можно используя кнопки «CONNECT», «DISCONNECT» инициировать подключение или отключении соединения.

Текущий статус соединения отображается в колонке слева и одним из светодиодов роутера.

Настройка беспроводного модуля
Некоторые модели роутера, серии DIR-3** и DIR-4**, имеют встроенную точку доступа для подключения беспроводных клиентов – ноутбуков и КПК.

Очень важно понимать, что правильная настройка безопасности беспроводной сети отвечает ограничение доступа к вашей учетной записи Интернет и охраняет ваши деньги. Если беспроводная точка доступа настроена неправильно, третьи лица могут к ней подключиться и использовать Интернет за ваш счет, в т.ч. и полностью использовать все ваши авансовые средства на счету Фрегат.

Обратите внимание – правильность настройки беспроводного модуля и защита собственной учетной информации – задача абонента, провайдер не несет ответственности за сохранность средств абонента в таком случае. Минимальный уровень настроек безопасности беспроводного модуля – уровень шифрования не ниже WPA/WPA2. Использование WEP или OpenSystem категорически не рекомендуется.

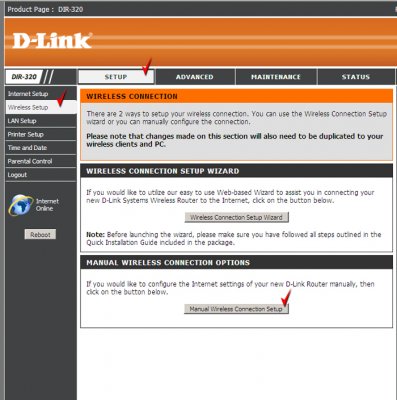

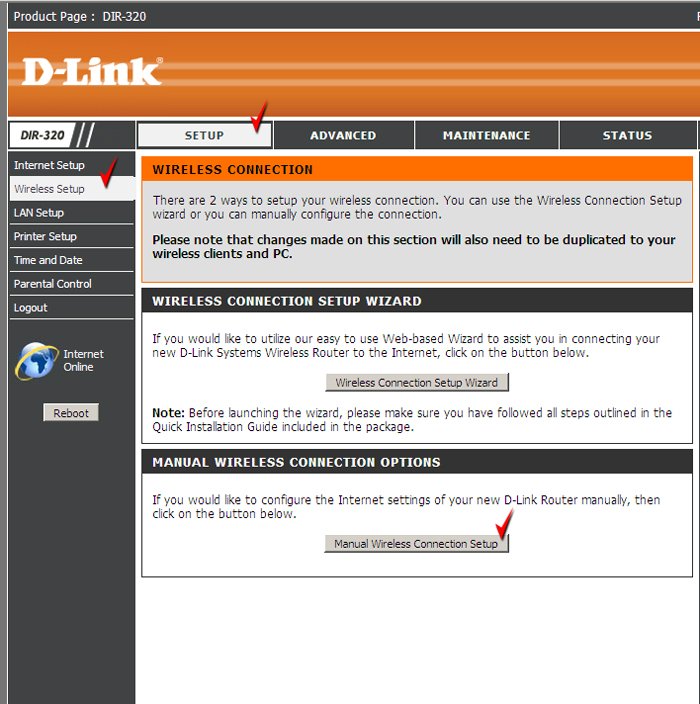

Для настройки беспроводного модуля следует нажать кнопку меню «SYSTEM», далее «WIRELESS SETUP», далее выберите «MANUAL WIRELESS CONNECTION SETUP»

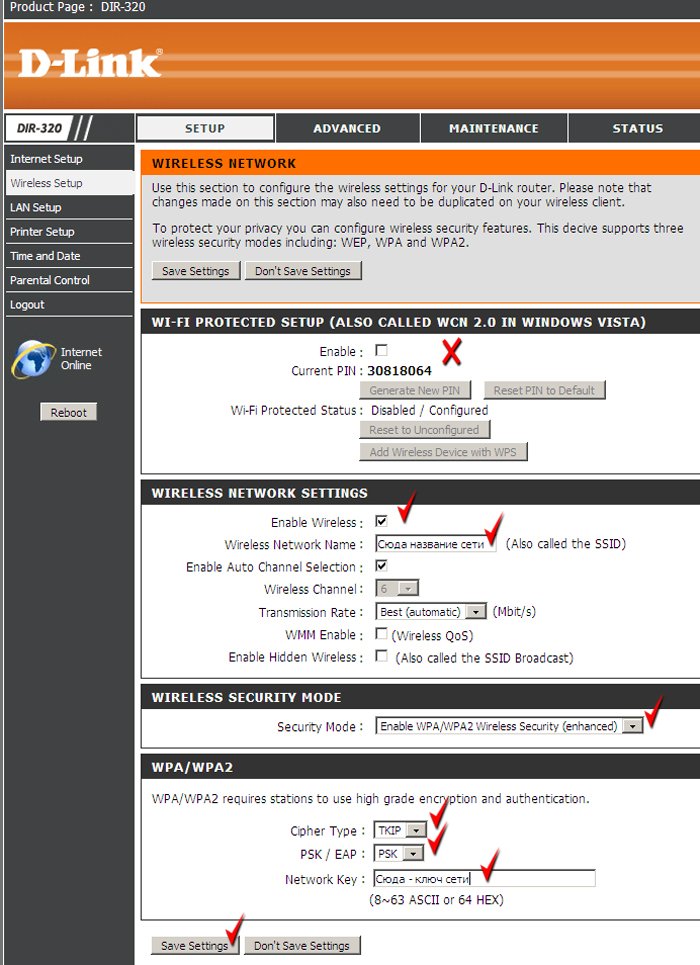

В появившемся окне выберите и/или введите следующие параметры (см. рис):



- WiFi protected setup (WCN2.0) – отключить
- Enable Wireless – включить
- Wireless Network Name (SSID) – любое удобное для вас имя беспроводной сети, например IVANOVS_HOME
- Enable Auto Channel Selection – включить
- WMM Enable – отключить
- Enable Hidden Wireless – отключить
- Security Mode (ОЧЕНЬ ВАЖНО!) – WPA/WPA2
- Cipher type - TKIP
- PSK/EAP - PSK
- Network key (ОЧЕНЬ ВАЖНО!) – любой секретный ключ вашей сети (мин 8 символов, английские буквы и цифры)
- Нажмите «SAVE SETTINGS» – настройки будут сохранены.

После внесения каких-либо изменений необходимо перезагрузить роутер для того, чтобы они вступили в силу. Для этого нажмите кнопку «REBOOT» в меню слева.
