Настройка коммутатора D-link DIR-100

Описание:
Универсальность устройства
Одной из важных отличительных особенностей устройства DIR-100 является его универсальность. Приобретая DIR-100, пользователь может сам решить, в качестве какого устройства его использовать: широкополосного маршрутизатора, маршрутизатора Triple Play или коммутатора VLAN. Для получения нового устройства достаточно просто загрузить с FTP-сервера компании D-Link необходимое программное обеспечение. При этом аппаратное обеспечение устройства остается неизменным. Здесь приводится описание функционала DIR-100 в качестве широкополосного маршрутизатора.

Высокая производительность
Широкополосный маршрутизатор D-Link DIR-100 разработан для совместного доступа группы пользователей к широкополосному Интернет-соединению через DSL или кабельный модем. Благодаря легкой установке и работе, этот маршрутизатор идеален для домашних и офисных пользователей, создающих свою первую сеть.

Безопасность
Маршрутизатор DIR-100 оснащен встроенным межсетевым экраном для защиты компьютеров в сети от вирусных и DOS- атак. Управление доступом осуществляется с помощью фильтрации пакетов на основе МАС/IP-адресов источника и приемника. Маршрутизатор может быть настроен таким образом, что отдельные FTP, Web и игровые серверы смогут совместно использовать один, видимый извне IP-адрес и в то же время останутся защищены от атак хакеров. Пользователи с помощью домашнего или офисного Web-сайта могут настроить любой из встроенных портов LAN как порт DMZ. Функция «родительского» контроля (Parental control) позволяет фильтровать нежелательные URL-адреса Web-сайтов, блокировать домены и управлять расписанием по использованию Интернет.



Характеристики:
Интерфейсы WAN
• 1 порт 10/100BASE-TX Ethernet
• Поддержка подключения DSL и кабельного модема
• Поддержка "Always-on" и соединения по запросу

Интерфейсы LAN
• 4 порта 10/100BASE-TX Ethernet
• Все порты поддерживают автоматическое определение полярности MDI/MDIX
• Все порты поддерживают управление потоком 802.3x (полнодуплексный режим) и back pressure (полудуплексный режим)

Поддержка VPN
• PPTP pass-through
• IPSec pass-through
• L2TP pass-through

Функции Интернет-шлюза
• Преобразование сетевых адресов (NAT)
• DHCP-сервер (для автоматического назначения параметров IP)

Управление доступом пользователей
• Фильтрация MAC-адресов
• Фильтрация IP-адресов

Межсетевой экран
• NAT (преобразование сетевых адресов) с VPN pass-through
• SPI (Stateful Packet Inspection)
• Защита от атак DoS (Denial of Service)

Фильтрация web-сайтов
Фильтрация URL-адресов

Настройка и управление
• Мастер по быстрой установке
• Через Web-интерфейс с использованием Internet Explorer v.6, Netscape Navigator v.7 или другого браузера с поддержкой Java
• Dynamic Domain Name System (DDNS)
• Соответствует стандарту Universal Plug and Play (UPnP)
• Поддержка Network Time Protocol (NTP)

Обновление файла прошивки
HTTP (через web-браузер)

Максимальная скорость интернета *
• Static IP: 73.60 Мбит/с
• Dynamic IP: 73.92 Мбит/с
• PPTP: 16.08 Мбит/с
• PPPOE: 58.48 Мбит/с

Типы подключения WAN
• Static IP
• Dynamic IP
• PPPoE
• L2TP
• PPTP
• DualAccess PPPoE
• DualAccess PPTP

Индикаторы
• Power/Status
• WAN (Link/Activity)
• 1, 2, 3, 4 порты LAN (Link/Activity)

Физические параметры
Питание
• Постоянный ток 5V 1.2A
• Через внешний адаптер питания

Размеры
142 x 109 x 31 мм

Вес
213 г

Рабочая температура
От 0˚ до 40˚C

Температура хранения
От -25˚ до 65˚C

Рабочая влажность
От 10% до 90 % без конденсата

Влажность хранения
От 5% до 95 % без конденсата

Электромагнитное излучение
• FCC class B
• CE Class B
• C-Tick

Безопасность
• UL
• TUV

Настройка коммутатора D-Link DIR-100
Подключение роутера

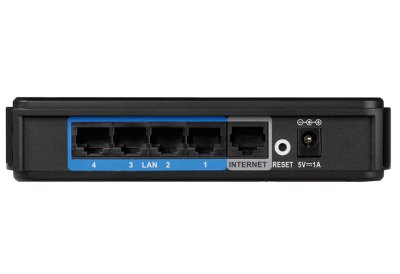

Типичный роутер всегда оснащен двумя типами ethernet-портов - WAN и LAN.
Первый тип порта (WAN) - используется для подключения к глобальной сети (wide area network) - в нашем случае этот порт используется для подключения входящего от провайдера кабеля. Подключите к нему кабель, который входит в квартиру от коммутауционного ящика Фрегат. Обычно такой порт всего один.

Второй тип порта (LAN) - используется для подключения к встроенному свичу роутера компьютеров, находящихся у вас в квартире. Таких портов обычно несколько, в рассматриваемом случае - 4. Подключите к ним с помощью обычных сетевых кабелей (патч-кордов) компьютеры, которые должны получить доступ в Интернет.

Вход в роутер
Рассматриваемый роутер, как и все новые роутеры имеет встроенный административный интерфейс для настройки, попросту говоря - специальную веб страничку, зайдя на которую, роутер можно настроить. Для этого необходимо использовать любой компьютер, подключенный к порту LAN на роутере.

Обратите внимание - новый роутер после подключения к сети автоматически назначает всем подключенным к LAN-портам компьютерам набор сетевых настроек, поэтому проверьте, чтобы в настройках сетевой карты не было указано никаких IP-адресов, все значения должны быть установлены в положение "получать автоматически".

Параметры нового роутера по умолчанию в моделях DIR обычно указаны на специальной наклейке внизу корпуса – обычно это IP – 192.168.0.1, логин – admin, пароль – пустое поле, однако могут быть и другие значения. Уточните эти параметры на наклейке или в инструкции пользователя. Если ваш роутер не новый и уже был кем то использован – найдите в инструкции пункт о процедуре сброса параметров к заводским настройкам, обычно для этого используется специальная утопленная кнопка «reset» на тыльной стороне корпуса, которую нужно нажать чем-нибудь острым и держать несколько секунд.

После того как вы узнали параметры своего роутера (IP-адрес, логин и пароль) – запускайте любой браузер и вводите в адресную строку IP-адрес. Если все правильно – перед вами появится приглашения на авторизацию – вводите логин и пароль (см. рис).



После ввода логина и пароля, нажмите отмеченную кнопку и вы попадете в административную страницу роутера.

Настройка PPPoE
При использовании роутера, авторизацию в сети Фрегат будет осуществлять не ваша операционная система, а сам роутер, поэтому никаких дополнительных PPPoE соединений на компьютере создавать и запускать не требуется – после включения компьютер самостоятельно получит от роутера все настройки и будет готов к работе в Интернет.

Тем не менее, параметры PPPoE соединения должны быть введены в роутер один раз на этапе настройки. Для этого нажмите кнопку «SETUP» и «INTERNET SETUP» в веб интерфейсе управления роутера.

На появившейся странице нажмите кнопку «Manual Connection Setup» (см. рис.)



В появившемся окне установите параметры согласно изображенным на рисунке:



- My internet connection is – PPPoE (Username/password)
- Dynamic PPPoE – выбрано
- User Name – ваш логин для доступа в Интернет
- Password – ваш пароль для доступа в Интернет
- Service Name (ОЧЕНЬ ВАЖНО) - fregat
- RetypePassword – повторно ваш пароль для доступа в Интернет
- Нажмите «SAVE SETTINGS» – настройки будут сохранены.

После внесения каких-либо изменений необходимо перезагрузить роутер для того, чтобы они вступили в силу. Для этого нажмите кнопку «REBOOT» в меню слева.

Для проверки правильности установок и переподключения PPPoE следует нажать кнопку «SТATUS» в верхнем меню (см. рис).



На этой странице можно используя кнопки «CONNECT», «DISCONNECT» инициировать подключение или отключении соединения.

Текущий статус соединения отображается в колонке слева и одним из светодиодов роутера.

Настройка беспроводного модуля
Некоторые модели роутера, серии DIR-3** и DIR-4**, имеют встроенную точку доступа для подключения беспроводных клиентов – ноутбуков и КПК.

Очень важно понимать, что правильная настройка безопасности беспроводной сети отвечает ограничение доступа к вашей учетной записи Интернет и охраняет ваши деньги. Если беспроводная точка доступа настроена неправильно, третьи лица могут к ней подключиться и использовать Интернет за ваш счет, в т.ч. и полностью использовать все ваши авансовые средства на счету Фрегат.

Обратите внимание – правильность настройки беспроводного модуля и защита собственной учетной информации – задача абонента, провайдер не несет ответственности за сохранность средств абонента в таком случае. Минимальный уровень настроек безопасности беспроводного модуля – уровень шифрования не ниже WPA/WPA2. Использование WEP или OpenSystem категорически не рекомендуется.

Для настройки беспроводного модуля следует нажать кнопку меню «SYSTEM», далее «WIRELESS SETUP», далее выберите «MANUAL WIRELESS CONNECTION SETUP»



В появившемся окне выберите и/или введите следующие параметры (см. рис):



- WiFi protected setup (WCN2.0) – отключить
- Enable Wireless – включить
- Wireless Network Name (SSID) – любое удобное для вас имя беспроводной сети, например IVANOVS_HOME
- Enable Auto Channel Selection – включить
- WMM Enable – отключить
- Enable Hidden Wireless – отключить
- Security Mode (ОЧЕНЬ ВАЖНО!) – WPA/WPA2
- Cipher type - TKIP
- PSK/EAP - PSK
- Network key (ОЧЕНЬ ВАЖНО!) – любой секретный ключ вашей сети (мин 8 символов, английские буквы и цифры)
- Нажмите «SAVE SETTINGS» – настройки будут сохранены.

После внесения каких-либо изменений необходимо перезагрузить роутер для того, чтобы они вступили в силу. Для этого нажмите кнопку «REBOOT» в меню слева.
