Обзор коммутатора TRENDnet TEW-639GR
Описание
В нашей тестовой лаборатории уже успели побывать сетевые решения от практически всех компаний, которые присутствуют на украинском рынке. Однако разнообразие продуктов этого класса постоянно увеличивается и в этом материале будет представлена еще одна довольно перспективная модель, от известного в данном сегменте рынка бренда TRENDnet.
Хочется отметить достаточно интересную историю развития этой компании, которая началась в 1990 году в небольшом офисе города Торранс, что недалеко от Лос-Анджелеса. Её основали трое энтузиастов, вложив в нее минимум инвестиционных средств, но им существенно поспособствовали отличные технические знания и связи в среде инновационных проектов в Кремниевой Долине и Тайване. Компания стала разрабатывать и продвигать первые сетевые продукты на рынках США и Канады. С 1993 года TRENDnet полноценно вышла на европейские рынки с восьмипортовым хабом 10 Мбит/с TRENDnet TE-800. В 1998 году началось покорение рынка Австралии, которому способствовал выход первого 16-портового хаба TRENDnet TE100-D16s с портами 100 Мбит/с. Для нашего региона немаловажным является присутствие этой компании на рынках постсоветского пространства с 2002 года. Сегодня продукция компании TRENDnet присутствует на рынках более чем 125 стран. Главный офис компании все еще находится в Торрансе. Её представительства присутствуют в России, Германии, Мексике, Бразилии, Колумбии и на Тайване. Производство компании, распределено по шесть фабрикам, где арендуются производственные мощности. Для создания своей продукции TRENDnet использует самые современные технологии и производственные линии, что позволяет её продуктам быть одними из лучших, на глобальном рынке по уровню надежности и эффективности.
Ассортимент продукции компании имеет более 300 моделей. В них входят беспроводные маршрутизаторы, коммутаторы, устройства Voice over Internet Protocol (VoIP), KVM-свитчи, интернет-камеры, принтсерверы, устройства Powerline и Power over Ethernet (PoE), сетевые хранилища данных и мультимедийные аксессуары. Компания TRENDnet занимает четвертое место в мире, уступая в своем сегменте только D-Link, NETGEAR и Linksys.
Стремление компании опередить конкурентов, обеспечивает её высокие вложения в развитие новых, еще более эффективных решений. Так в скором времени в предложениях компании появятся модели обеспечивающие работу беспроводного сегмента на стандарте 802.11ac с использованием чипов от компаний Broadcom и Atheros. Передача данных по Wi-Fi каналу таких устройств будет осуществляться на скорости, которая приближается к 1 Гбит/с. Такая пропускная способность достигается использованием большего числа параллельных каналов передачи. Также компания TRENDnet скоро должна представить рынку решения 802.11ab стандарта, которые смогут обеспечить скорость передачи данных в 7 Гбит/с. Однако, при такой скорости покрытие сигнала снижается до пределов одной комнаты. Эти и другие высокотехнологичные решения мы надеемся описать в ближайшем будущем, а сегодня к нам в тестовую лабораторию попала достаточно массовая и относительно недорогая модель -Wi-Fi маршрутизатор TRENDnet TEW-639GR стандарта 802.11n с максимальной пропускной способностью беспроводного канала в 300Мбит/с.
Примерами аппаратуры с такими возможностями сегодня может похвастаться практически каждый производитель активного оборудования для сетевых коммуникаций. Однако, каждое такое решение, выполняя определенные схожие задачи, имеет массу различий в функциональных возможностях, а также ограничениях. В первую очередь стоит ознакомиться с техническими характеристиками и списком поддерживаемых данным маршрутизатором функций и технологий.
Характеристики
Производитель: TRENDnet
Модель: TEW-639GR
WAN
Тип: Fast Ethernet
Количество портов: 1
Auto MDI/MDI-X: да
Фиксированный IP: да
Динамический IP: да
PPPoE: да
802.1x+ Динамический IP: нет
802.1x+ Фиксированный IP: нет
PPTP: да
L2TP: да
IPSec: нет
BigPondCable: нет
Возможность задания вручную MAC6 да
Возможность задания размера MTU вручную: да
LAN
Количество портов: 4
Auto MDI/MDI-X: да
Ручное блокирование интерфейсов: нет
Дополнительные разъемы расширений
USB 2.0: нет
WLAN
Антена
Количество: 3
Тип: дипольные, внешние 4dBi
Возможность замены антенны/тип коннектора: нет
Принудительное задание номера рабочей антенны
Частоты работы, ГГц: 2,412 ~ 2,462 ГГц (FCC); 2,412 ~ 2,472 ГГц (ETSI)
Ручное блокирование беспроводного интерфейса: да
Поддерживаемые стандарты и скорости
IEEE 802.11n (проект 2.0): BPSK, QPSK, 16QAM,64QAM с OFDM (30/ 60/ 90/ 120/ 180/ 240/ 270/300 Мбит/с)
IEEE 802.11g: BPSK, QPSK и 16/64-QAM, OFDM: (54, 48, 36, 18, 12, 11, 9, 6 Мбит/с)
IEEE 802.11b: CCK (11 Мбит/с, 5,5 Мбит/с), DQPSK (2 Мбит/с) DBPSK (1 Мбит/с)
Регион/Кол-во каналов: 1 ~ 11 (США), 1~13 (ЕС)
Расширения протокола: -
Возможность ручного задания скорости: да
Выходная мощность, дБм
Максимальная: 18
802.11n @300 Мбит/с (проект 2.0): 12 при HT20 или HT40
802.11g @54 Мбит/с: 15
802.11b @11 Мбит/с: 18
Чувствительность приемника, дБм
802.11n @300 Мбит/с(проект 2.0): 68 при HT20 или HT40
802.11g @ 54Мбит/с-108Мбит/с: 72
802.11b @11 Мбит/с: 84
Работа с другой AP
Поддержка WDS (мост): да
Поддержка функций AP: да
Поддержка WDS + AP: да
Возможность работы в режиме клиента: нет
Wirelessrepeater (повторитель): нет
Безопасность
Блокировка широковещательного SSID: да
Привязка к MAC адресам: да
WEP: да, до 128 бит
WEP-OPEN: да
WEP-SHARED: да
WEP-AUTO: да
WPA-Personal: да
WPA2-Personal: да
WPA-Auto-Personal: да
WPA-Enterprise: да
WPA2-Enterprise: да
WPA-Auto-Enterprise: да
802.1x /EAP (через Radius): да, EAP-TLE, EAP-TTLE/MSCHAPv2, PEAPv0/EAP-MSCHAPv2, PEAPv1/EAP-GTC
Возможности прошивки
Администрирование
Задание пароля на пользователя admin: да
Возможность изменения добавления Login: нет
Управление через WAN по заданному IP&port: да
WEB-интерфейс: да
WEB-интерфейс через SSL: нет
Собственная утилита: нет
Telnet: нет
SSH: нет
COM-порт: нет
SNMP: нет
Возможность сохранения и загрузки конфигурации: да
Встроенный DHCP сервер: да
Статический DHCP по MAC: да
Поддержка UPnP: да
Протоколы поддерживаемые WAN
NAT
one-to-many NAT (стандартный): да
one-to-one NAT: да
Возможность отключения NAT (работа в режиме роутера): нет
Возможность работы в режиме моста: нет
VPN passthrough
IPSec: нет, ручная настройка
PPTP: нет, ручная настройка
PPPoE: нет, ручная настройка
L2TP: нет, ручная настройка
Trafficshaping (ограничение трафика): да
DNS
Встроенный DNS-сервер (dns-relay): да
Поддержка динамического DNS: да, DynDNS.com, no-ip.com
Часы
Синхронизация часов: да
Задание времени вручную: да
Утилиты
ICMP ping: нет
Traceroute: нет
Resolving: нет
Ведение лога
Логирование исполнения правил файрвола: нет
ЛогированиеWireless: нет
Логирование DHCP Leases: нет
Логирование PortForwarding: нет
Логирование SystemLog: нет
Хранение внутри устройства: нет
Хранение на внешнем Syslog сервере: нет
Отправка на email: нет
Роутинг (маршрутизация)
Статический (задание записей вручную): да
Наличие и возможности встроенных фильтров и файрвола
Возможности SPI (Stateful Packet Inspection)
Поддержка SPI (Stateful Packet Inspection): да
Возможность использования SPI в правилах: нет
Наличие фильтров/файрвола
на LAN-WAN сегменте, ограничение доступа в интернет: да
на WLAN-WAN сегменте, ограничение доступа в интернет: да
на LAN-WLAN сегменте: нет
Поддерживаемые типы фильтров
С учетом SPI: нет
По MAC адресу: нет
По source IP адресу: да
По destination IP адресу: да
По протоколу: да
По source порту: нет
По destination порту: нет
Привязка ко времени: да
По приложению: да
По URL: нет
По домену: нет
По слову: нет
Работа со службами списков URL для блокировки: нет
Типы действий
allow: да
deny: да
log: нет
Виртуальные сервера
Возможность создания: да
С возможностью включения/откл. по времени, дню недели: да
Задания различных public/private портов для виртуального сервера: да
Возможность задания DMZ: да
Возможность задания DMZ трафика на уровне портов: да
Питание
Тип БП: внешний, 12VAC, 1 A
Потребляемый ток, мA: 779
Поддержка 802.1af (PoE): нет
Дополнительная информация
Подключение внешнего USB HDD, Flash: нет
Подключение WEB камеры (видеонаблюдение): нет
Подключение USB принтера: нет
Версия прошивки: -
Размеры, мм.: 150 x 163 x 25
Вес, г.: 350

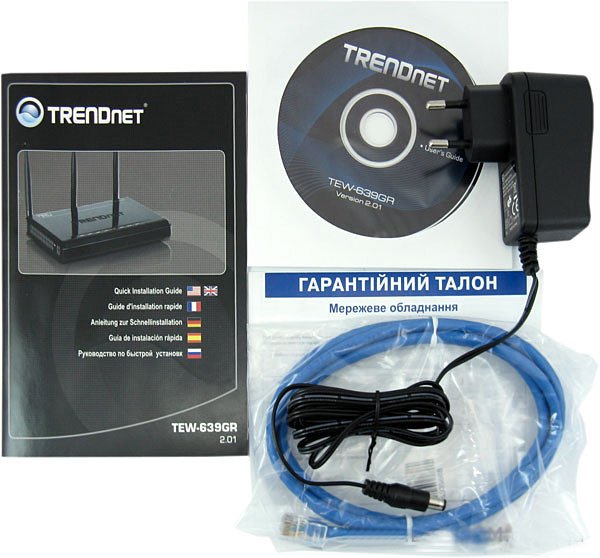

Комплектация
Комплектация модели TRENDnet TEW-639GR с первого взгляда может показаться минимальной. Однако наличие единственного дополнительного элемента, сетевого кабеля, является достаточным, чтобы назвать такую комплектацию нормальной или соответствующей среднестатистическому использованию любого домашнего маршрутизатора. Остальные элементы, такие как блок питания, диск и небольшая книжка-инструкция являются неотъемлемой частью, которая просто необходима для работы или первого включения данной модели.
В комплекте присутствуют:
- Маршрутизатор TRENDnet TEW-639GR;
- CD-диск с документацией;
- Руководство пользователя на нескольких языках (краткая инструкция по установке и обслуживающему программному обеспечению);
- Блок питания от внешней сети;
- Кабель подключения к сети Ethernet;
Wi-Fi маршрутизатор TRENDnet TEW-639GR

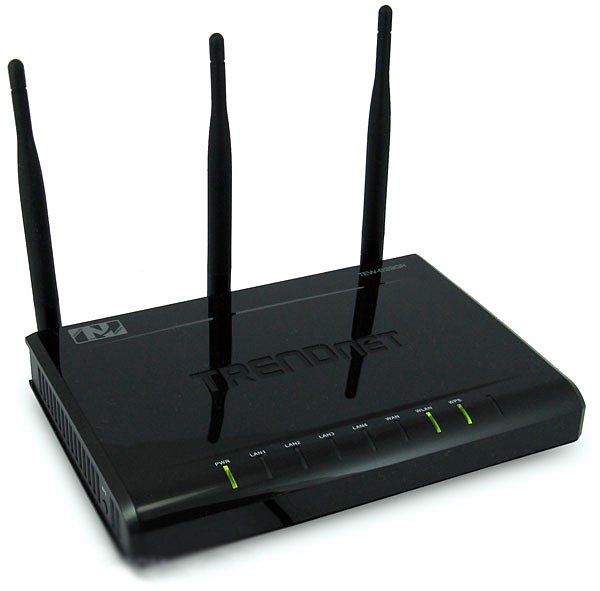

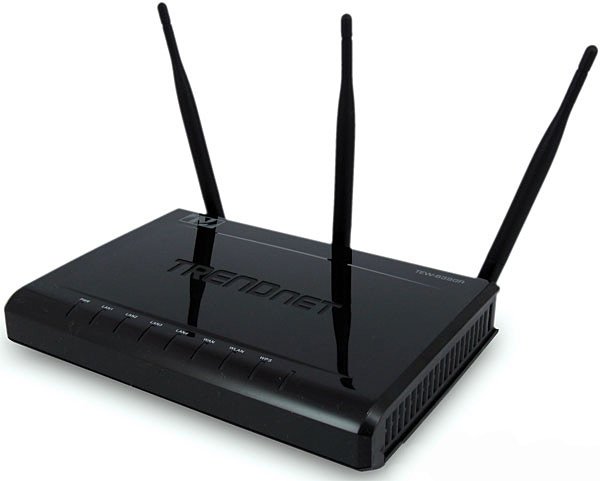

Модель TRENDnet TEW-639GR имеет черный корпус прямоугольной формы со скругленными краями. Он простой и практичный, а глянцевая поверхность верхней части привносит во внешний вид немного элегантности. Однако глянец для поддержания привлекательного внешнего вида требует бережного ухода. На такой поверхности будут видны все отпечатки пальцев, царапины и пыль.
В центре глянцевой верхней части присутствует утопленная в пластик надпись TRENDnet, справа указана модель маршрутизатора, а слева логотип,подчеркивающий поддержку этой моделью Wi-Fi N стандарта.

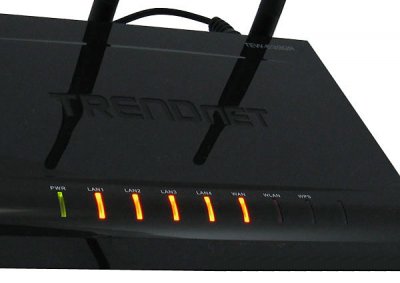

Передняя панель обеспечивает качественную информативность всех важных режимов работы. Вся выводимая здесь информация о состояниях маршрутизатора довольно проста в понимании для конечного пользователя. Из возможных ее недостатков хочется отметить, разве что, излишне большую площадь светящихся вставок, что не придает изящества и увеличивает общую яркость,в ночное время яркая подсветка может мешать. На передней панели есть индикация: подачи питания на TRENDnet TEW-639GR, рабочей активности (статуса), подключения сети к порту WAN, включения и активности использования радиоканала, работы LAN-портов внутреннего сегмента сети и непосредственно работы технологии WPS.

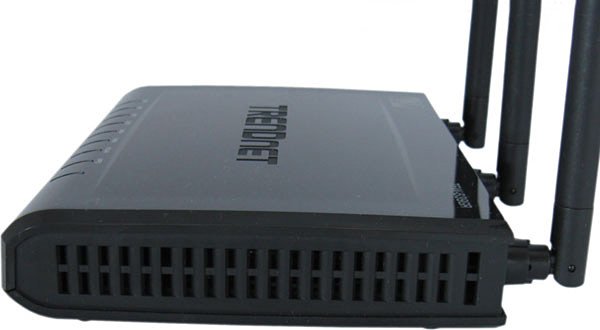

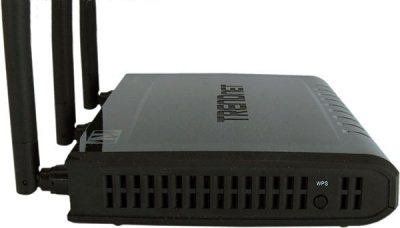

Обе боковые стороны модели TRENDnet TEW-639GR имеют решетку выхода нагретого воздуха. И на одной из них есть кнопка WPS - быстрого подключения к беспроводной сети Wi-Fi, обеспеченной средствами данного маршрутизатора.

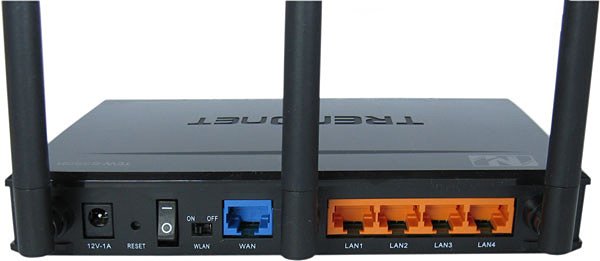

Рассматривая тыльную сторону маршрутизатора слева направо, в первую очередь видим одну из трех внешних антенн, затем идет гнездо подключения блока питания, кнопка Reset и тумблер подачи питания на TRENDnet TEW-639GR. Следующий далее переключатель является фишкой данной модели, так как ручной выключатель беспроводной сети редко можно встретить на решениях такого уровня. Далее идет подчеркнутый синим цветом разъем WAN, отвечающий за подсоединение данного маршрутизатора к сети провайдера. Затем всенаправленная внешняя антенна номер два, и ряд коммуникационных разъемов оранжевого цвета, для подключения клиентов LAN-сегмента внутренней сети FastEthernet. Замыкает эту цепочку третья внешняя всенаправленная антенна. Вполне стандартный набор разъемов, если не обращать внимание на ползунок выключения беспроводной сети.

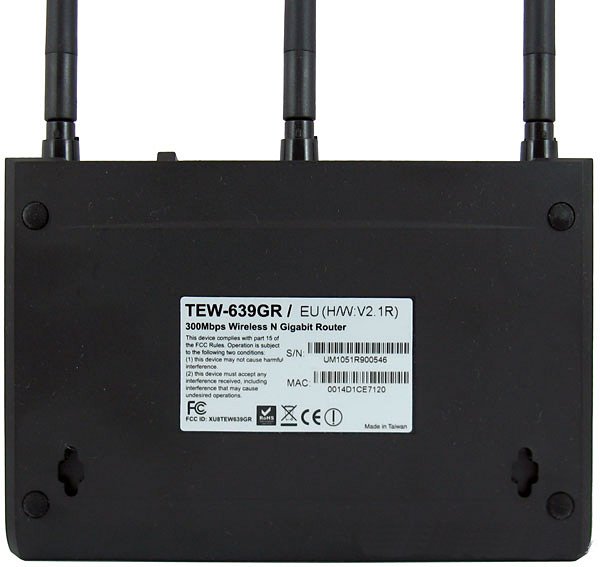

Оформление обратной стороны не отличается от общего стиля. Подчеркнем наличие двухсторонних креплений, позволяющих повесить маршрутизатор на стенку, и небольших резиновых ножек в каждом углу корпуса для установки на горизонтальной поверхности. Стоит отметить направленность конструкции этой модели в сторону компактности и функциональности.
Обзор коммутатора TRENDnet TEW-639GR
Беспроводные сетевые решения, такие как Wi-Fi маршрутизаторы, бесспорно существенно облегчают доступ к интернету всех домашних цифровых гаджетов. Однако неискушенному в данных технологиях пользователю часто тяжело настроить такие сетевые решения и сложно разобраться в обилии предложенного ими функционала. Чтоб упростить работу с устройствами, производители обеспечивают свои решения дополнительными программными или программно-аппаратными средствами быстрого подключения к сети, а также качественным online сервисом и документацией.

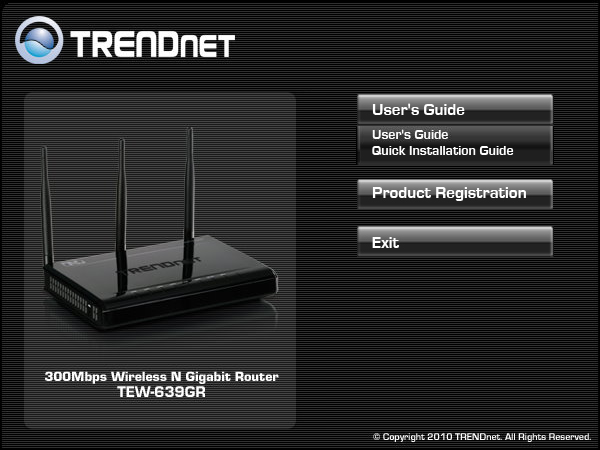

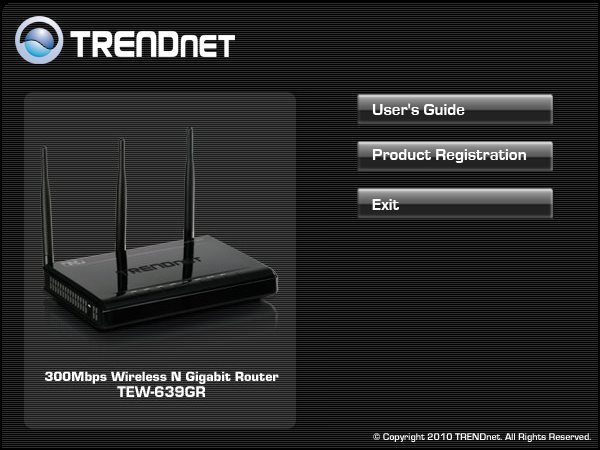

В комплекте поставки вместе с моделью TRENDnet TEW-639GR присутствует компакт диск с документацией на многих языках и ссылкой на регистрацию на сайте компании. Также, для облегчения настройки, эта модель получила кнопку WPS для автоматического подключения клиентов по беспроводному каналу, и достаточно понятный WEB-интерфейс. Однако, с некоторой долей огорчения стоит отметить отсутствие в данном решении пошагового WEB-алгоритма настройки, который часто предлагается другими производителями при первом входе пользователя в WEB-интерфейс устройства.
После подключения и ввода пароля нашему вниманию представляется страничка со статистикой работы. Здесь также приведены значения всех основных настроек данного маршрутизатора: параметры интернет соединения, данные внутренней LAN сети, основные настройки Wireless LAN сети.

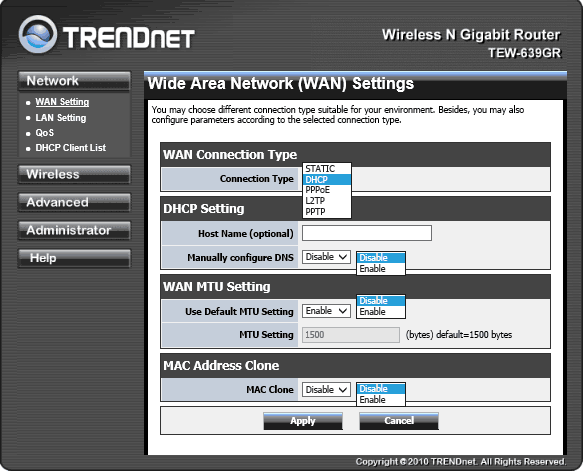

Страничка «WAN Setting» позволяет задать в ручном режиме параметры работы подключения к провайдеру по WAN-интерфейсу. Такие как: способ получения IP-адреса во внешней сети - динамически по внешнему серверу DHCP, или в ручном режиме; также выбрать способ соединения по шифрованному каналу с провайдером связи через стандарты PPPoE, PPTP, L2TP; указать MTU размер пакетов и т. д. Есть возможность клонирования MAC-адреса или указания его вручную, если провайдер ведет раздачу разрешений только по MAC-идентификации клиента.

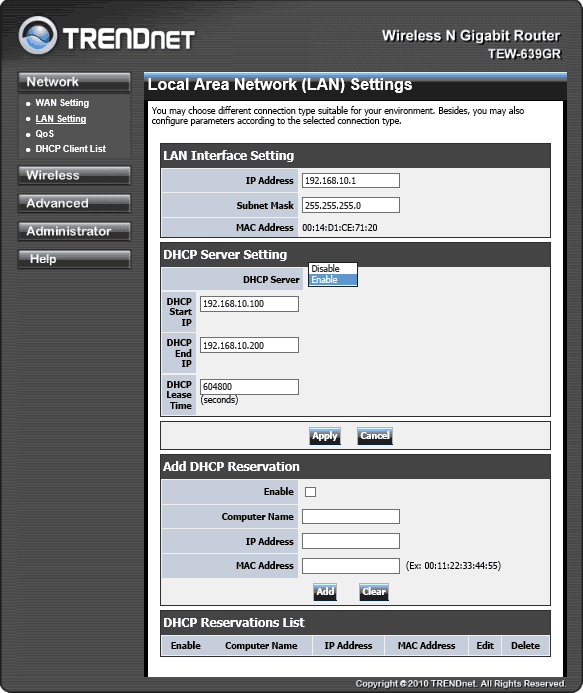

Следующей идет закладка настройки локального сегмента сети. Здесь можно задать IP-адрес LAN-порта и всесторонне настроить DHCP-сервер. Он обеспечит пользователю раздачу IP-адресов для клиентов WLAN и LAN сегментов. Есть возможность включения/выключения этого сервиса. Здесь можно установить диапазон выдаваемых адресов с учетом времени, в течение которого данные IP-адреса будут зарезервированы за получившим его клиентом (по его MAC-адресу). Есть возможность настроить статический DHCP. Внизу присутствует таблица зарезервированных IP и клиентов, воспользовавшихся динамической выдачей.

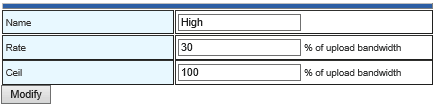

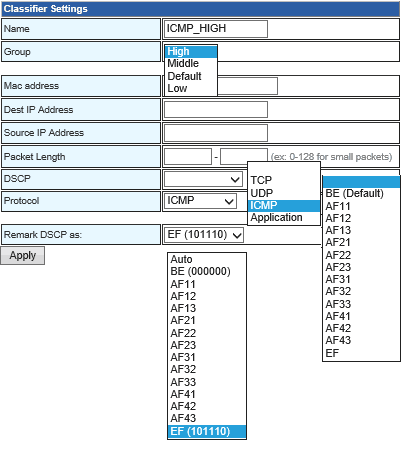

Раздел «QоS» в этом маршрутизаторе имеет хороший функционал. Здесь можно: ограничить скорость канала WAN-порта, настроить 4 уровня приоритета пропускания трафика. Прописанные уровни применяются в правилах ограничения по скорости или повышения предпочтения определенных типов пакетов. Такой функционал QоS «Quality of Service» редко можно встретить в массовых решениях, а для TRENDnet TEW-639GR это может стать существенным плюсом при сравнении с аналогичными решениями конкурентов.

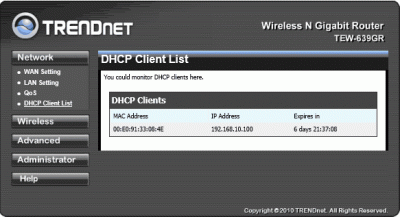

Присутствует таблица зарезервированных IP и клиентов, воспользовавшихся динамической выдачей. Есть возможность настроить статический DHCP.

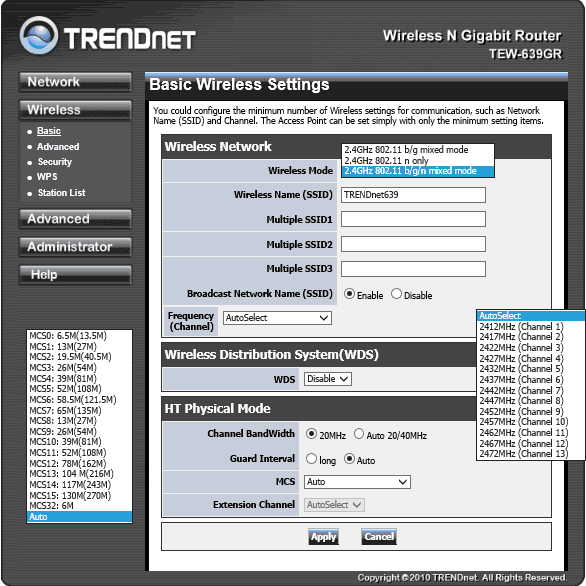

В пункте меню «Wireless Basic»выбирается стандарт Wi-Fi точки доступа, задается имя беспроводного соединения, а также SSID трёх виртуальных сетей, которые будут фигурировать при подключении клиентов, можно выбрать номер канала линии точки и включить безопасный режим передачи данных по беспроводному сегменту. Есть возможность отключения широковещательного SSID (имени сети и ее параметров входа). Можно задействовать режим WDS и выбрать частоту работы канала и т.д.

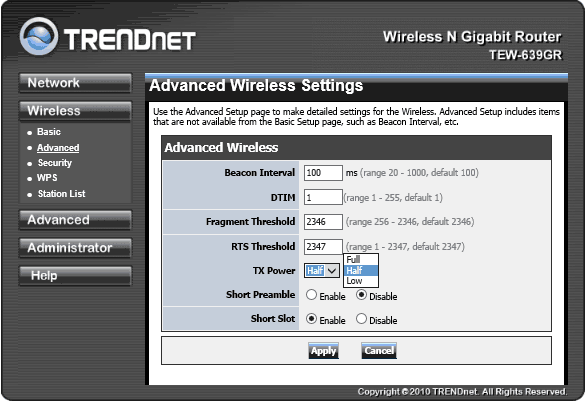

Более глубокие профессиональные настройки беспроводного канала связи находятся в пункте меню «Advanced».

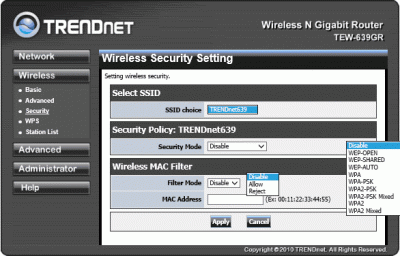

В закладке «Security» можно выбрать метод авторизации при подключении, а также, исходя из выбранного способа авторизации, можно задать и алгоритм шифрования радиоканала. Поддерживаемые стандарты шифрования и аутентификации указаны в приведенной выше таблице спецификаций. Здесь же задается фильтр MAC-адресов беспроводных клиентов.

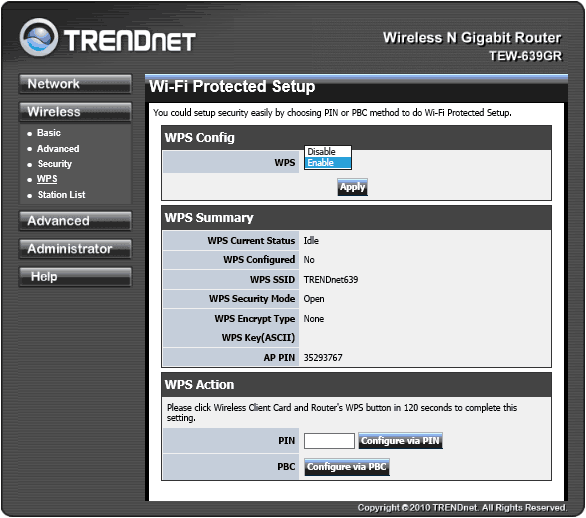

Технология WPS позволяет пользователю подсоединять свои устройства по беспроводному каналу всего лишь в одно нажатие кнопки на боковой стороне устройства. На приведенной закладке WEB- интерфейса указываются параметры такого соединения, и пользователь может задать PIN-код доступа. Клиент,поддерживающий WPS технологию, и маршрутизатор,обменявшись этим кодом, создадут беспроводной канал.

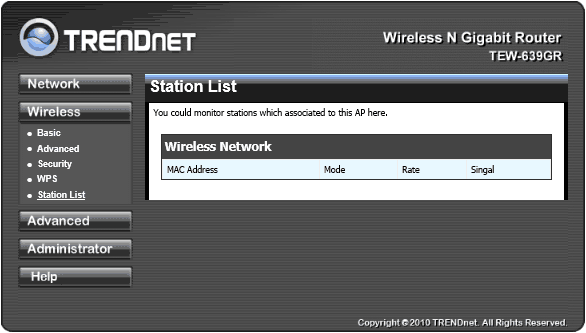

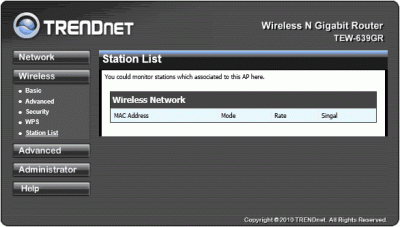

Есть полный список всех клиентов Wi-Fi сегмента сети, которую создает маршрутизатор.

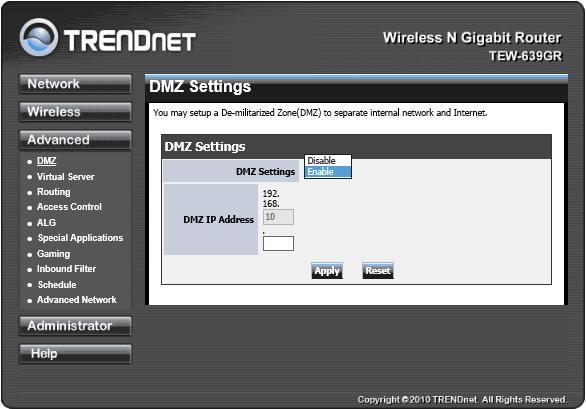

Есть возможность установить в пункте «DMZ» IP-адресс локальной станции, которая будет получать все пакеты, пришедшие на любой порт маршрутизатора. Значит, для внешнего клиента именно она будет иметь назначенный на WAN-интерфейс IP-адрес и полностью реагировать на все его запросы.

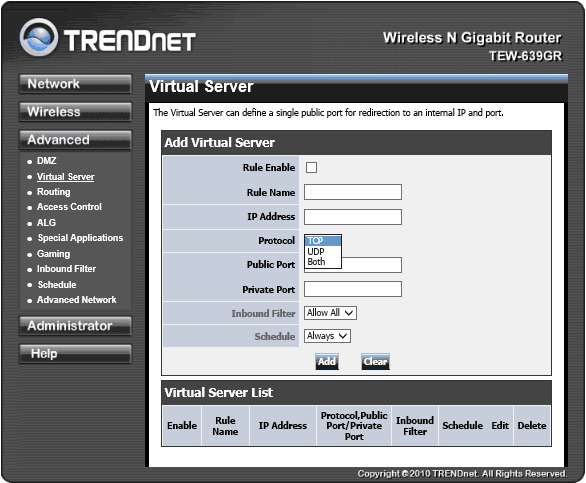

В «Virtual Server» можно задать IP локальных машин, на которые будет «пробрасываться» определенные порты из внешнего подключения. Такая функция даст возможность реализовать любые сервера на машинах локальной сети, которые будут открыты по прописанным портам для внешнего трафика и подключений.

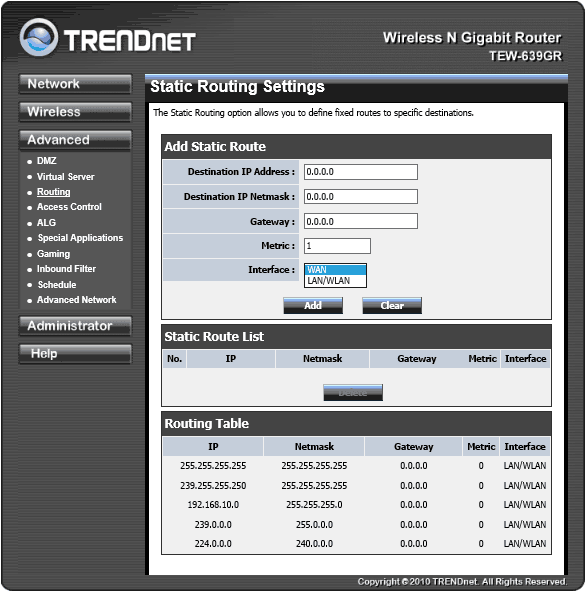

Страничка списка статических маршрутов.

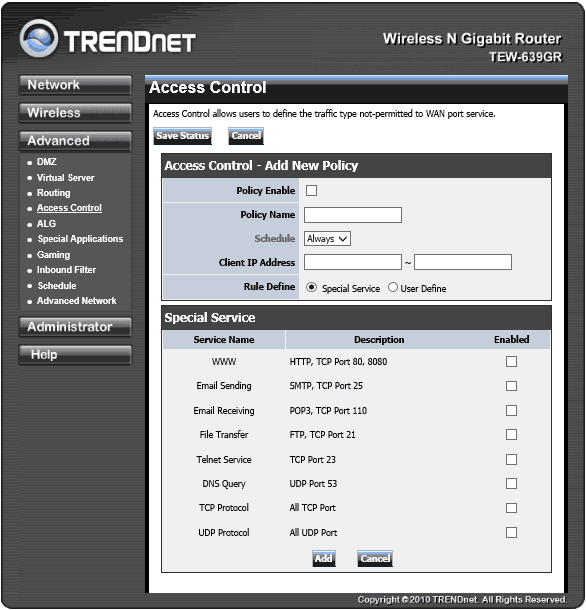

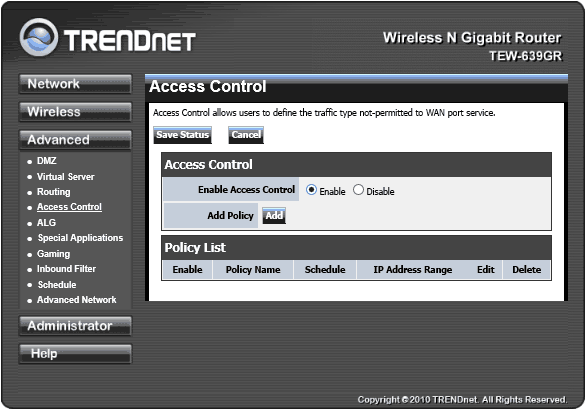

Имеется настройка политики ограничения доступов к маршрутизатору и через его интерфейсы, как из локальной сети, так и из сети WAN (внешней). Каждое правило можно привязать к заданному заранее графику выполнения.
Есть возможность разрешить работу внутренней сети с определенными сервисами внешней. В данном решении присутствует достаточно много заготовленных разработчиками правил, которые позволят получить доступ компьютерам или цифровым устройствам внутренней сети к самым распространенным сервисам интернета.

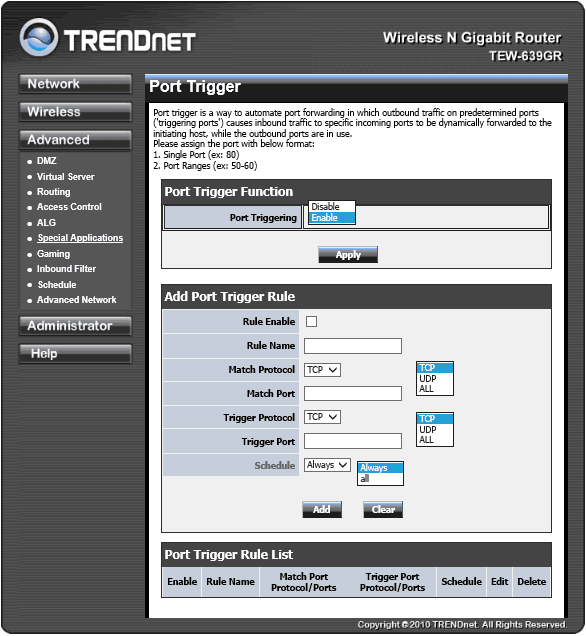

«Port Trigger» позволит реализовать проброс или проброс с подменой всех указанных портов в вашу локальную сеть, что обеспечит беспрепятственную работу ваших приложений через интернет соединение.
Отдельная закладка «Gaming» позволяет открыть доступ из локальной сети к разным видам игровых сервисов интернета.
Ограничение доступа к маршрутизатору из внешней сети по внешнему IP .

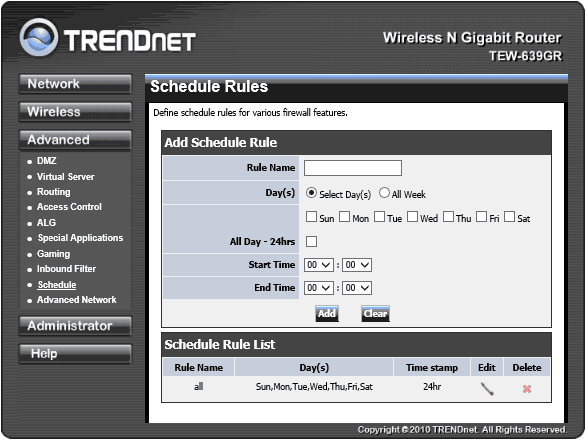

Под различные функции данного устройства можно установить временные интервалы их выполнения. Список таких временных интервалов находится на вышеприведенной страничке.
Разработчики предоставили возможность пользователю самому разрешать или запрещать работу UPnP-запросов. Это набор сетевых протоколов, публикуемых форумом UPnP, который обеспечивает универсальную автоматическую настройку сетевых устройств, как дома, так и в корпоративной среде. Также здесь можно разрешить маршрутизатору отвечать на внешние запросы команды Ping.

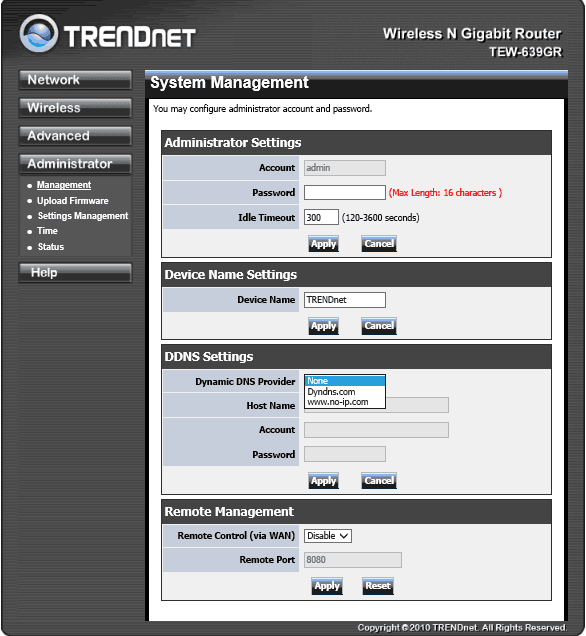

На закладке «System Management» пользователь может сменить пароль доступа к WEB-интерфейсу данного маршрутизатора, задать его имя, настроить работу сервисов DDNS и включить доступ на управление данным устройством через WAN интерфейс, задать порт доступа.
Страничка замены прошивки.

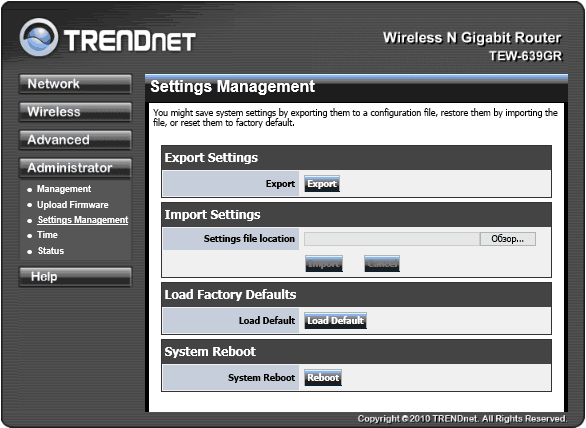

Здесь находится функционал сохранения текущих настроек на компьютер пользователя и восстановление настроек из сохраненного файла, восстановления заводских настроек и ручной перезагрузки маршрутизатора.

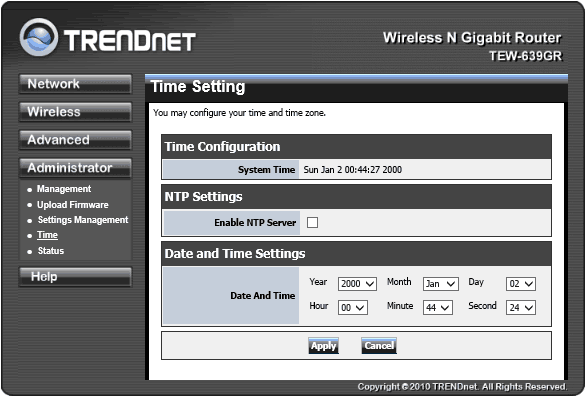

Страница установок системного времени с заданием часового пояса с возможностями получать время с внешних NTP-серверов.

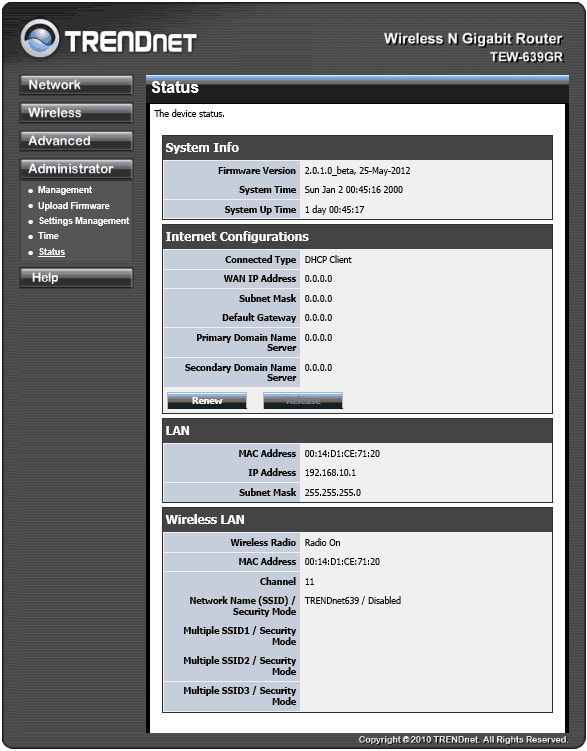

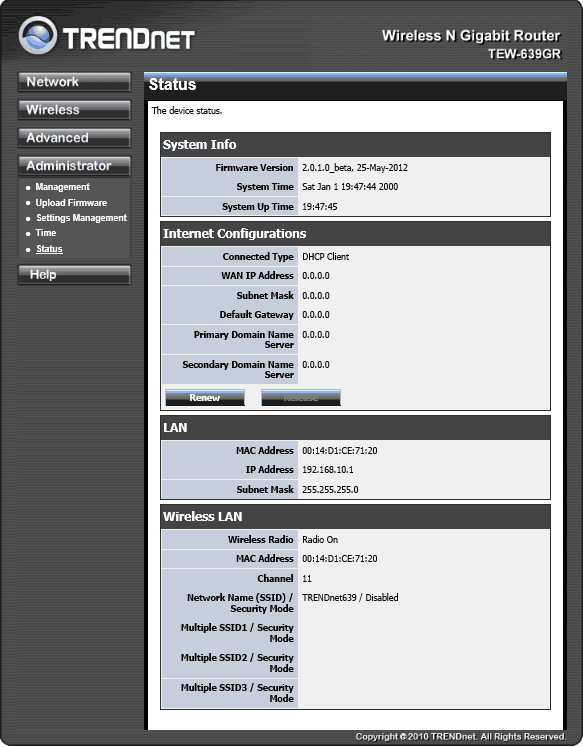

Здесь мы видим статус настроек всех основных интерфейсов Wi-Fi маршрутизатора, что позволяет оценить все его основные параметры.
Отдельно можно похвалить разработчиков за размещение в данном адаптере подробной помощи по каждой функции, выделенной в отдельный раздел «Help»
Подводя итоги возможностям внутреннего WEB-интерфейса, можно отметить отличный функционал в вариантах подсоединения к сети провайдера и фильтрации нежелательного трафика. Особую благодарность разработчикам WEB-интерфейса стоит выразить за реализацию достаточно гибкой системы управления трафиком, его ограничения и изменения приоритетов прохождения пакетов различного типа. Все эти возможности можно настроить даже с использованием расписания на конкретные правила QoS.
По общему впечатлению данная модель вышла достаточно простой в настройке и полнофункциональной как для позиционирования ее в рамках маршрутизатора и точки доступа Wi-Fi малого сегмента сети.
В нашей тестовой лаборатории уже успели побывать сетевые решения от практически всех компаний, которые присутствуют на украинском рынке. Однако разнообразие продуктов этого класса постоянно увеличивается и в этом материале будет представлена еще одна довольно перспективная модель, от известного в данном сегменте рынка бренда TRENDnet.
Хочется отметить достаточно интересную историю развития этой компании, которая началась в 1990 году в небольшом офисе города Торранс, что недалеко от Лос-Анджелеса. Её основали трое энтузиастов, вложив в нее минимум инвестиционных средств, но им существенно поспособствовали отличные технические знания и связи в среде инновационных проектов в Кремниевой Долине и Тайване. Компания стала разрабатывать и продвигать первые сетевые продукты на рынках США и Канады. С 1993 года TRENDnet полноценно вышла на европейские рынки с восьмипортовым хабом 10 Мбит/с TRENDnet TE-800. В 1998 году началось покорение рынка Австралии, которому способствовал выход первого 16-портового хаба TRENDnet TE100-D16s с портами 100 Мбит/с. Для нашего региона немаловажным является присутствие этой компании на рынках постсоветского пространства с 2002 года. Сегодня продукция компании TRENDnet присутствует на рынках более чем 125 стран. Главный офис компании все еще находится в Торрансе. Её представительства присутствуют в России, Германии, Мексике, Бразилии, Колумбии и на Тайване. Производство компании, распределено по шесть фабрикам, где арендуются производственные мощности. Для создания своей продукции TRENDnet использует самые современные технологии и производственные линии, что позволяет её продуктам быть одними из лучших, на глобальном рынке по уровню надежности и эффективности.
Ассортимент продукции компании имеет более 300 моделей. В них входят беспроводные маршрутизаторы, коммутаторы, устройства Voice over Internet Protocol (VoIP), KVM-свитчи, интернет-камеры, принтсерверы, устройства Powerline и Power over Ethernet (PoE), сетевые хранилища данных и мультимедийные аксессуары. Компания TRENDnet занимает четвертое место в мире, уступая в своем сегменте только D-Link, NETGEAR и Linksys.
Стремление компании опередить конкурентов, обеспечивает её высокие вложения в развитие новых, еще более эффективных решений. Так в скором времени в предложениях компании появятся модели обеспечивающие работу беспроводного сегмента на стандарте 802.11ac с использованием чипов от компаний Broadcom и Atheros. Передача данных по Wi-Fi каналу таких устройств будет осуществляться на скорости, которая приближается к 1 Гбит/с. Такая пропускная способность достигается использованием большего числа параллельных каналов передачи. Также компания TRENDnet скоро должна представить рынку решения 802.11ab стандарта, которые смогут обеспечить скорость передачи данных в 7 Гбит/с. Однако, при такой скорости покрытие сигнала снижается до пределов одной комнаты. Эти и другие высокотехнологичные решения мы надеемся описать в ближайшем будущем, а сегодня к нам в тестовую лабораторию попала достаточно массовая и относительно недорогая модель -Wi-Fi маршрутизатор TRENDnet TEW-639GR стандарта 802.11n с максимальной пропускной способностью беспроводного канала в 300Мбит/с.
Примерами аппаратуры с такими возможностями сегодня может похвастаться практически каждый производитель активного оборудования для сетевых коммуникаций. Однако, каждое такое решение, выполняя определенные схожие задачи, имеет массу различий в функциональных возможностях, а также ограничениях. В первую очередь стоит ознакомиться с техническими характеристиками и списком поддерживаемых данным маршрутизатором функций и технологий.
Характеристики
Производитель: TRENDnet
Модель: TEW-639GR
WAN
Тип: Fast Ethernet
Количество портов: 1
Auto MDI/MDI-X: да
Фиксированный IP: да
Динамический IP: да
PPPoE: да
802.1x+ Динамический IP: нет
802.1x+ Фиксированный IP: нет
PPTP: да
L2TP: да
IPSec: нет
BigPondCable: нет
Возможность задания вручную MAC6 да
Возможность задания размера MTU вручную: да
LAN
Количество портов: 4
Auto MDI/MDI-X: да
Ручное блокирование интерфейсов: нет
Дополнительные разъемы расширений
USB 2.0: нет
WLAN
Антена
Количество: 3
Тип: дипольные, внешние 4dBi
Возможность замены антенны/тип коннектора: нет
Принудительное задание номера рабочей антенны
Частоты работы, ГГц: 2,412 ~ 2,462 ГГц (FCC); 2,412 ~ 2,472 ГГц (ETSI)
Ручное блокирование беспроводного интерфейса: да
Поддерживаемые стандарты и скорости
IEEE 802.11n (проект 2.0): BPSK, QPSK, 16QAM,64QAM с OFDM (30/ 60/ 90/ 120/ 180/ 240/ 270/300 Мбит/с)
IEEE 802.11g: BPSK, QPSK и 16/64-QAM, OFDM: (54, 48, 36, 18, 12, 11, 9, 6 Мбит/с)
IEEE 802.11b: CCK (11 Мбит/с, 5,5 Мбит/с), DQPSK (2 Мбит/с) DBPSK (1 Мбит/с)
Регион/Кол-во каналов: 1 ~ 11 (США), 1~13 (ЕС)
Расширения протокола: -
Возможность ручного задания скорости: да
Выходная мощность, дБм
Максимальная: 18
802.11n @300 Мбит/с (проект 2.0): 12 при HT20 или HT40
802.11g @54 Мбит/с: 15
802.11b @11 Мбит/с: 18
Чувствительность приемника, дБм
802.11n @300 Мбит/с(проект 2.0): 68 при HT20 или HT40
802.11g @ 54Мбит/с-108Мбит/с: 72
802.11b @11 Мбит/с: 84
Работа с другой AP
Поддержка WDS (мост): да
Поддержка функций AP: да
Поддержка WDS + AP: да
Возможность работы в режиме клиента: нет
Wirelessrepeater (повторитель): нет
Безопасность
Блокировка широковещательного SSID: да
Привязка к MAC адресам: да
WEP: да, до 128 бит
WEP-OPEN: да
WEP-SHARED: да
WEP-AUTO: да
WPA-Personal: да
WPA2-Personal: да
WPA-Auto-Personal: да
WPA-Enterprise: да
WPA2-Enterprise: да
WPA-Auto-Enterprise: да
802.1x /EAP (через Radius): да, EAP-TLE, EAP-TTLE/MSCHAPv2, PEAPv0/EAP-MSCHAPv2, PEAPv1/EAP-GTC
Возможности прошивки
Администрирование
Задание пароля на пользователя admin: да
Возможность изменения добавления Login: нет
Управление через WAN по заданному IP&port: да
WEB-интерфейс: да
WEB-интерфейс через SSL: нет
Собственная утилита: нет
Telnet: нет
SSH: нет
COM-порт: нет
SNMP: нет
Возможность сохранения и загрузки конфигурации: да
Встроенный DHCP сервер: да
Статический DHCP по MAC: да
Поддержка UPnP: да
Протоколы поддерживаемые WAN
NAT
one-to-many NAT (стандартный): да
one-to-one NAT: да
Возможность отключения NAT (работа в режиме роутера): нет
Возможность работы в режиме моста: нет
VPN passthrough
IPSec: нет, ручная настройка
PPTP: нет, ручная настройка
PPPoE: нет, ручная настройка
L2TP: нет, ручная настройка
Trafficshaping (ограничение трафика): да
DNS
Встроенный DNS-сервер (dns-relay): да
Поддержка динамического DNS: да, DynDNS.com, no-ip.com
Часы
Синхронизация часов: да
Задание времени вручную: да
Утилиты
ICMP ping: нет
Traceroute: нет
Resolving: нет
Ведение лога
Логирование исполнения правил файрвола: нет
ЛогированиеWireless: нет
Логирование DHCP Leases: нет
Логирование PortForwarding: нет
Логирование SystemLog: нет
Хранение внутри устройства: нет
Хранение на внешнем Syslog сервере: нет
Отправка на email: нет
Роутинг (маршрутизация)
Статический (задание записей вручную): да
Наличие и возможности встроенных фильтров и файрвола
Возможности SPI (Stateful Packet Inspection)
Поддержка SPI (Stateful Packet Inspection): да
Возможность использования SPI в правилах: нет
Наличие фильтров/файрвола
на LAN-WAN сегменте, ограничение доступа в интернет: да
на WLAN-WAN сегменте, ограничение доступа в интернет: да
на LAN-WLAN сегменте: нет
Поддерживаемые типы фильтров
С учетом SPI: нет
По MAC адресу: нет
По source IP адресу: да
По destination IP адресу: да
По протоколу: да
По source порту: нет
По destination порту: нет
Привязка ко времени: да
По приложению: да
По URL: нет
По домену: нет
По слову: нет
Работа со службами списков URL для блокировки: нет
Типы действий
allow: да
deny: да
log: нет
Виртуальные сервера
Возможность создания: да
С возможностью включения/откл. по времени, дню недели: да
Задания различных public/private портов для виртуального сервера: да
Возможность задания DMZ: да
Возможность задания DMZ трафика на уровне портов: да
Питание
Тип БП: внешний, 12VAC, 1 A
Потребляемый ток, мA: 779
Поддержка 802.1af (PoE): нет
Дополнительная информация
Подключение внешнего USB HDD, Flash: нет
Подключение WEB камеры (видеонаблюдение): нет
Подключение USB принтера: нет
Версия прошивки: -
Размеры, мм.: 150 x 163 x 25
Вес, г.: 350
Комплектация
Комплектация модели TRENDnet TEW-639GR с первого взгляда может показаться минимальной. Однако наличие единственного дополнительного элемента, сетевого кабеля, является достаточным, чтобы назвать такую комплектацию нормальной или соответствующей среднестатистическому использованию любого домашнего маршрутизатора. Остальные элементы, такие как блок питания, диск и небольшая книжка-инструкция являются неотъемлемой частью, которая просто необходима для работы или первого включения данной модели.
В комплекте присутствуют:
- Маршрутизатор TRENDnet TEW-639GR;
- CD-диск с документацией;
- Руководство пользователя на нескольких языках (краткая инструкция по установке и обслуживающему программному обеспечению);
- Блок питания от внешней сети;
- Кабель подключения к сети Ethernet;
Wi-Fi маршрутизатор TRENDnet TEW-639GR
Модель TRENDnet TEW-639GR имеет черный корпус прямоугольной формы со скругленными краями. Он простой и практичный, а глянцевая поверхность верхней части привносит во внешний вид немного элегантности. Однако глянец для поддержания привлекательного внешнего вида требует бережного ухода. На такой поверхности будут видны все отпечатки пальцев, царапины и пыль.
В центре глянцевой верхней части присутствует утопленная в пластик надпись TRENDnet, справа указана модель маршрутизатора, а слева логотип,подчеркивающий поддержку этой моделью Wi-Fi N стандарта.
Передняя панель обеспечивает качественную информативность всех важных режимов работы. Вся выводимая здесь информация о состояниях маршрутизатора довольно проста в понимании для конечного пользователя. Из возможных ее недостатков хочется отметить, разве что, излишне большую площадь светящихся вставок, что не придает изящества и увеличивает общую яркость,в ночное время яркая подсветка может мешать. На передней панели есть индикация: подачи питания на TRENDnet TEW-639GR, рабочей активности (статуса), подключения сети к порту WAN, включения и активности использования радиоканала, работы LAN-портов внутреннего сегмента сети и непосредственно работы технологии WPS.
Обе боковые стороны модели TRENDnet TEW-639GR имеют решетку выхода нагретого воздуха. И на одной из них есть кнопка WPS - быстрого подключения к беспроводной сети Wi-Fi, обеспеченной средствами данного маршрутизатора.
Рассматривая тыльную сторону маршрутизатора слева направо, в первую очередь видим одну из трех внешних антенн, затем идет гнездо подключения блока питания, кнопка Reset и тумблер подачи питания на TRENDnet TEW-639GR. Следующий далее переключатель является фишкой данной модели, так как ручной выключатель беспроводной сети редко можно встретить на решениях такого уровня. Далее идет подчеркнутый синим цветом разъем WAN, отвечающий за подсоединение данного маршрутизатора к сети провайдера. Затем всенаправленная внешняя антенна номер два, и ряд коммуникационных разъемов оранжевого цвета, для подключения клиентов LAN-сегмента внутренней сети FastEthernet. Замыкает эту цепочку третья внешняя всенаправленная антенна. Вполне стандартный набор разъемов, если не обращать внимание на ползунок выключения беспроводной сети.
Оформление обратной стороны не отличается от общего стиля. Подчеркнем наличие двухсторонних креплений, позволяющих повесить маршрутизатор на стенку, и небольших резиновых ножек в каждом углу корпуса для установки на горизонтальной поверхности. Стоит отметить направленность конструкции этой модели в сторону компактности и функциональности.
Обзор коммутатора TRENDnet TEW-639GR
Беспроводные сетевые решения, такие как Wi-Fi маршрутизаторы, бесспорно существенно облегчают доступ к интернету всех домашних цифровых гаджетов. Однако неискушенному в данных технологиях пользователю часто тяжело настроить такие сетевые решения и сложно разобраться в обилии предложенного ими функционала. Чтоб упростить работу с устройствами, производители обеспечивают свои решения дополнительными программными или программно-аппаратными средствами быстрого подключения к сети, а также качественным online сервисом и документацией.

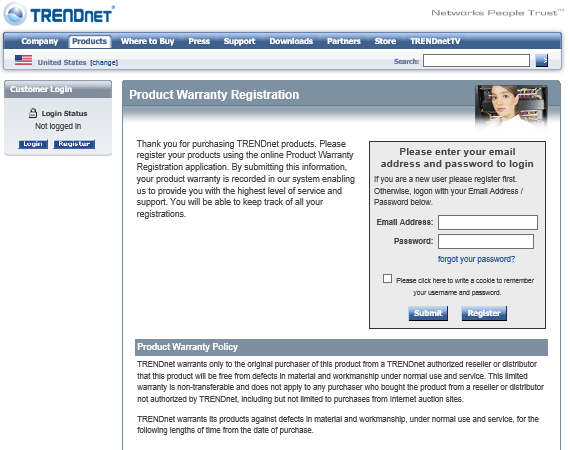

В комплекте поставки вместе с моделью TRENDnet TEW-639GR присутствует компакт диск с документацией на многих языках и ссылкой на регистрацию на сайте компании. Также, для облегчения настройки, эта модель получила кнопку WPS для автоматического подключения клиентов по беспроводному каналу, и достаточно понятный WEB-интерфейс. Однако, с некоторой долей огорчения стоит отметить отсутствие в данном решении пошагового WEB-алгоритма настройки, который часто предлагается другими производителями при первом входе пользователя в WEB-интерфейс устройства.
После подключения и ввода пароля нашему вниманию представляется страничка со статистикой работы. Здесь также приведены значения всех основных настроек данного маршрутизатора: параметры интернет соединения, данные внутренней LAN сети, основные настройки Wireless LAN сети.
Страничка «WAN Setting» позволяет задать в ручном режиме параметры работы подключения к провайдеру по WAN-интерфейсу. Такие как: способ получения IP-адреса во внешней сети - динамически по внешнему серверу DHCP, или в ручном режиме; также выбрать способ соединения по шифрованному каналу с провайдером связи через стандарты PPPoE, PPTP, L2TP; указать MTU размер пакетов и т. д. Есть возможность клонирования MAC-адреса или указания его вручную, если провайдер ведет раздачу разрешений только по MAC-идентификации клиента.
Следующей идет закладка настройки локального сегмента сети. Здесь можно задать IP-адрес LAN-порта и всесторонне настроить DHCP-сервер. Он обеспечит пользователю раздачу IP-адресов для клиентов WLAN и LAN сегментов. Есть возможность включения/выключения этого сервиса. Здесь можно установить диапазон выдаваемых адресов с учетом времени, в течение которого данные IP-адреса будут зарезервированы за получившим его клиентом (по его MAC-адресу). Есть возможность настроить статический DHCP. Внизу присутствует таблица зарезервированных IP и клиентов, воспользовавшихся динамической выдачей.
Раздел «QоS» в этом маршрутизаторе имеет хороший функционал. Здесь можно: ограничить скорость канала WAN-порта, настроить 4 уровня приоритета пропускания трафика. Прописанные уровни применяются в правилах ограничения по скорости или повышения предпочтения определенных типов пакетов. Такой функционал QоS «Quality of Service» редко можно встретить в массовых решениях, а для TRENDnet TEW-639GR это может стать существенным плюсом при сравнении с аналогичными решениями конкурентов.
Присутствует таблица зарезервированных IP и клиентов, воспользовавшихся динамической выдачей. Есть возможность настроить статический DHCP.
В пункте меню «Wireless Basic»выбирается стандарт Wi-Fi точки доступа, задается имя беспроводного соединения, а также SSID трёх виртуальных сетей, которые будут фигурировать при подключении клиентов, можно выбрать номер канала линии точки и включить безопасный режим передачи данных по беспроводному сегменту. Есть возможность отключения широковещательного SSID (имени сети и ее параметров входа). Можно задействовать режим WDS и выбрать частоту работы канала и т.д.
Более глубокие профессиональные настройки беспроводного канала связи находятся в пункте меню «Advanced».
В закладке «Security» можно выбрать метод авторизации при подключении, а также, исходя из выбранного способа авторизации, можно задать и алгоритм шифрования радиоканала. Поддерживаемые стандарты шифрования и аутентификации указаны в приведенной выше таблице спецификаций. Здесь же задается фильтр MAC-адресов беспроводных клиентов.
Технология WPS позволяет пользователю подсоединять свои устройства по беспроводному каналу всего лишь в одно нажатие кнопки на боковой стороне устройства. На приведенной закладке WEB- интерфейса указываются параметры такого соединения, и пользователь может задать PIN-код доступа. Клиент,поддерживающий WPS технологию, и маршрутизатор,обменявшись этим кодом, создадут беспроводной канал.
Есть полный список всех клиентов Wi-Fi сегмента сети, которую создает маршрутизатор.
Есть возможность установить в пункте «DMZ» IP-адресс локальной станции, которая будет получать все пакеты, пришедшие на любой порт маршрутизатора. Значит, для внешнего клиента именно она будет иметь назначенный на WAN-интерфейс IP-адрес и полностью реагировать на все его запросы.
В «Virtual Server» можно задать IP локальных машин, на которые будет «пробрасываться» определенные порты из внешнего подключения. Такая функция даст возможность реализовать любые сервера на машинах локальной сети, которые будут открыты по прописанным портам для внешнего трафика и подключений.
Страничка списка статических маршрутов.
Имеется настройка политики ограничения доступов к маршрутизатору и через его интерфейсы, как из локальной сети, так и из сети WAN (внешней). Каждое правило можно привязать к заданному заранее графику выполнения.
Есть возможность разрешить работу внутренней сети с определенными сервисами внешней. В данном решении присутствует достаточно много заготовленных разработчиками правил, которые позволят получить доступ компьютерам или цифровым устройствам внутренней сети к самым распространенным сервисам интернета.
«Port Trigger» позволит реализовать проброс или проброс с подменой всех указанных портов в вашу локальную сеть, что обеспечит беспрепятственную работу ваших приложений через интернет соединение.
Отдельная закладка «Gaming» позволяет открыть доступ из локальной сети к разным видам игровых сервисов интернета.
Ограничение доступа к маршрутизатору из внешней сети по внешнему IP .
Под различные функции данного устройства можно установить временные интервалы их выполнения. Список таких временных интервалов находится на вышеприведенной страничке.

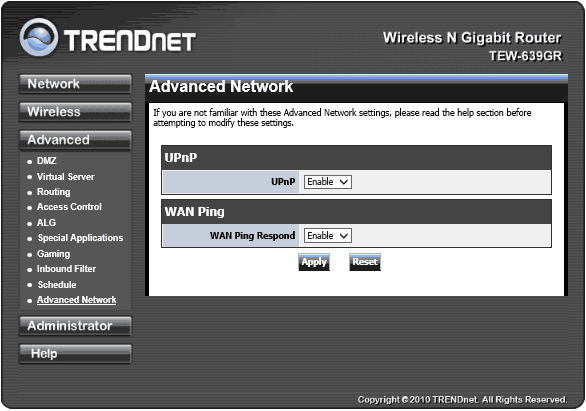

Разработчики предоставили возможность пользователю самому разрешать или запрещать работу UPnP-запросов. Это набор сетевых протоколов, публикуемых форумом UPnP, который обеспечивает универсальную автоматическую настройку сетевых устройств, как дома, так и в корпоративной среде. Также здесь можно разрешить маршрутизатору отвечать на внешние запросы команды Ping.
На закладке «System Management» пользователь может сменить пароль доступа к WEB-интерфейсу данного маршрутизатора, задать его имя, настроить работу сервисов DDNS и включить доступ на управление данным устройством через WAN интерфейс, задать порт доступа.
Страничка замены прошивки.
Здесь находится функционал сохранения текущих настроек на компьютер пользователя и восстановление настроек из сохраненного файла, восстановления заводских настроек и ручной перезагрузки маршрутизатора.
Страница установок системного времени с заданием часового пояса с возможностями получать время с внешних NTP-серверов.
Здесь мы видим статус настроек всех основных интерфейсов Wi-Fi маршрутизатора, что позволяет оценить все его основные параметры.
Отдельно можно похвалить разработчиков за размещение в данном адаптере подробной помощи по каждой функции, выделенной в отдельный раздел «Help»
Подводя итоги возможностям внутреннего WEB-интерфейса, можно отметить отличный функционал в вариантах подсоединения к сети провайдера и фильтрации нежелательного трафика. Особую благодарность разработчикам WEB-интерфейса стоит выразить за реализацию достаточно гибкой системы управления трафиком, его ограничения и изменения приоритетов прохождения пакетов различного типа. Все эти возможности можно настроить даже с использованием расписания на конкретные правила QoS.
По общему впечатлению данная модель вышла достаточно простой в настройке и полнофункциональной как для позиционирования ее в рамках маршрутизатора и точки доступа Wi-Fi малого сегмента сети.
