Обзор коммутатора TRENDnet TEW-640MB
Описание
Окружающая нас бытовая техника становится все совершенней и функциональней. Многие её новые возможности для своей работы требуют доступа к интернету. Однако не всегда можно просто подключиться к сетевому шлюзу или маршрутизатору, которые уже используются у вас дома или в офисе. Так, если имеется проигрыватель стандарта Blu-ray, телевизор, цифровой видеомагнитофон, ресивер или игровая консоль с Ethernet-подключением, то будет необходима прокладка кабелей связи к шлюзу выхода в интернет. Во многих подобных ситуациях намного проще воспользоваться Wi-Fi клиентом для подключения всех этих устройств, чем каждого в отдельности. Подобные решения без лишних хлопот обеспечат стабильную беспроводную связь и уберегут ваши стены от сверления отверстий под Ethernet-кабеля.
Именно для разрешения таких и подобных ситуаций предназначена модель TRENDnet TEW-640MB, которая вдобавок к своему хорошему функциональному оснащению имеет и привлекательный внешний вид. Еще одной её немаловажной особенностью должна стать легкая и быстрая настройка, которая сегодня является основным направлением усовершенствования всех предлагаемых на рынке сетевых решений.
Для более детального изучения целевого функционала и технических особенностей работы данного клиента Wi-Fi сети, в первую очередь стоит ознакомиться с его спецификацией и списком поддерживаемых функций и технологий.
Храктеристики
Производитель: TRENDnet
Модель: TEW-640MB
LAN
Количество портов: 4
Auto MDI/MDI-X: да
Ручное блокирование интерфейсов: нет
Дополнительные разъемы расширений
USB: нет
WLAN
Антена
Количество: 2
Тип: дипольные, внутренние
Возможность замены антенны/тип коннектора: нет
Частоты работы, ГГц: 2,412 ~ 2,472 ГГц (ETSI)
Ручное блокирование беспроводного интерфейса: нет
Поддерживаемые стандарты и скорости
IEEE 802.11n: BPSK, QPSK, 16QAM,64QAM с OFDM (30/ 60/ 90/ 120/ 180/ 240/ 270/300 Мбит/с)
IEEE 802.11g: BPSK, QPSK и 16/64-QAM, OFDM: (54, 48, 36, 18, 12, 11, 9, 6 Мбит/с)
IEEE 802.11b: CCK (11 Мбит/с, 5,5 Мбит/с), DQPSK (2 Мбит/с) DBPSK (1 Мбит/с)
Регион/Кол-во каналов: 1~11 (FCC), 1~13 (ETSI)
Расширения протокола: -
Возможность ручного задания скорости: нет
Выходная мощность, дБм
Максимальная: 18
802.11n @300 Мбит/с: 11
802.11g @54 Мбит/с: 15
802.11b @11 Мбит/с: 18
Чувствительность приемника, дБм
802.11n @300 Мбит/с: -69
802.11g @ 54Мбит/с-108Мбит/с: -73
802.11b @11 Мбит/с: -84
Работа с другой AP
Поддержка WDS (мост): нет
Поддержка функций AP: нет
Поддержка WDS + AP: нет
Возможность работы в режиме клиента: да
Wireless repeater (повторитель): нет
Безопасность
Привязка к MAC адресам: нет
WEP: да, до 128 бит
WPA-Personal: да
WPA2-Personal: да
WPA-Enterprise: нет
WPA2-Enterprise: нет
802.1x /EAP (через Radius): нет
Возможности прошивки
Администрирование
Задание пароля на пользователя admin: да
Возможность изменения добавления Login: нет
WEB-интерфейс: да
WEB-интерфейс через SSL: нет
Собственная утилита: нет
Telnet: нет
SSH: нет
COM-порт: нет
SNMP: нет
Возможность сохранения и загрузки конфигурации: да
Встроенный DHCP-сервер: да
Статический DHCP по MAC: нет
Поддержка UPnP: нет
Ведение лога
Логирование исполнения правил фаейрвола: нет
ЛогированиеWireless: нет
Логирование DHCP Leases: нет
Логирование PortForwarding: нет
Логирование SystemLog: нет
Хранение внутри устройства: нет
Хранение на внешнем Syslog сервере: нет
Отправка на email: нет
Питание
Тип БП: внешний, 12VAC, 0,5 A
Потребляемый ток, мA: 450
Поддержка 802.1af (PoE): нет
Дополнительная информация
Подключение внешнего USB HDD, Flash: нет
Подключение WEB-камеры (видеонаблюдение): нет
Подключение USB-принтера: нет
Версия прошивки: 1.0.0.0
Размеры, мм: 60 x 118 x 135
Вес, г: 170
Комплектация

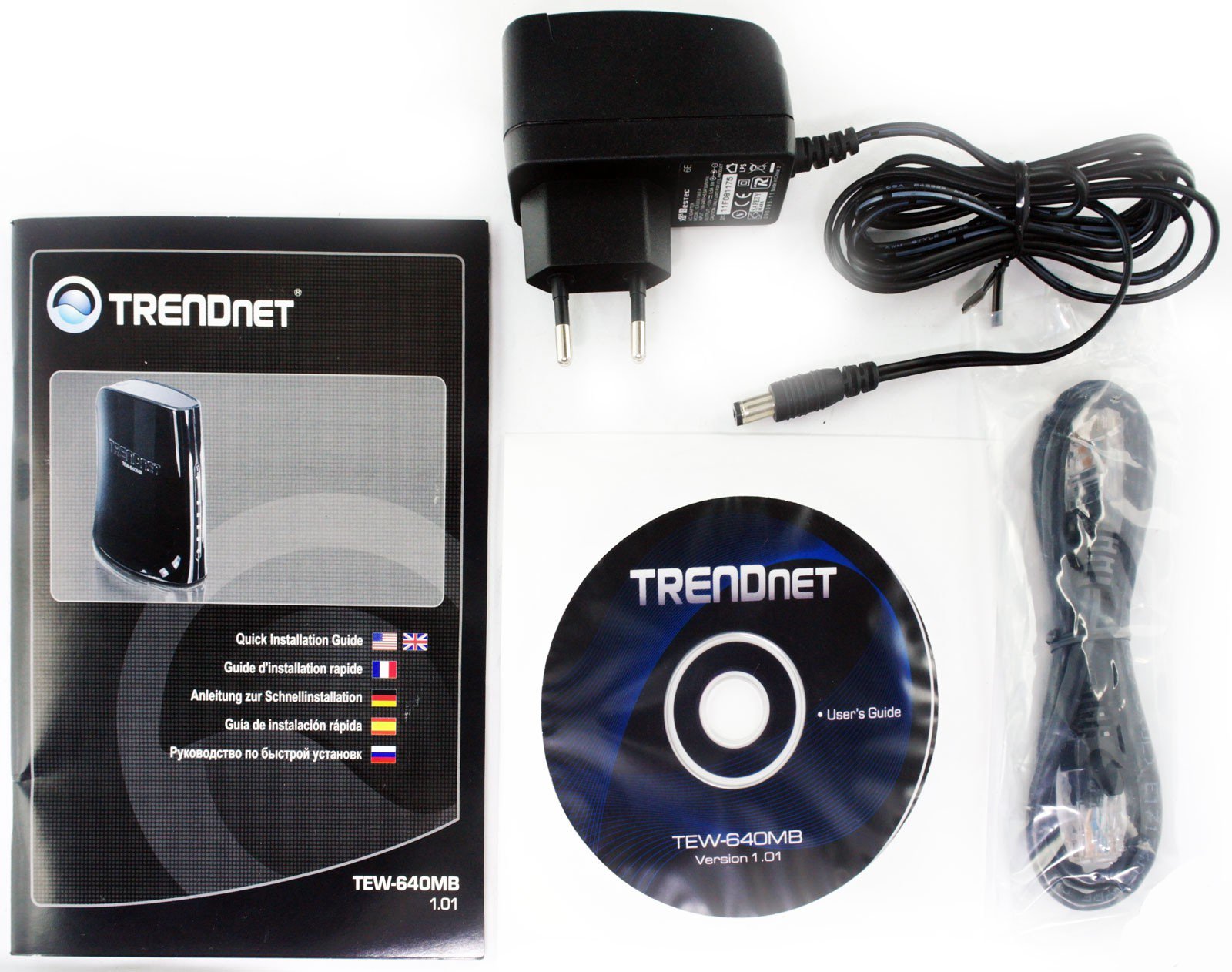

Комплектация модели TRENDnet TEW-640MB с первого взгляда может показаться минимальной. Однако наличие единственного дополнительного элемента, сетевого кабеля, является достаточным, чтобы назвать её нормальной или соответствующей среднестатистическому использованию любого подобного решения. Остальные элементы, такие как блок питания, диск и небольшая книжка-инструкция являются неотъемлемой частью, которая просто необходима для работы или первого включения данной модели.
В комплекте присутствуют:
- Wi-Fi клиент TRENDnet TEW-640MB;
- CD-диск с документацией;
- руководство пользователя на нескольких языках (краткая инструкция по установке и обслуживающему программному обеспечению);
- блок питания от внешней сети;
- кабель подключения сети Ethernet.
Wi-Fi клиент TRENDnet TEW-640MB

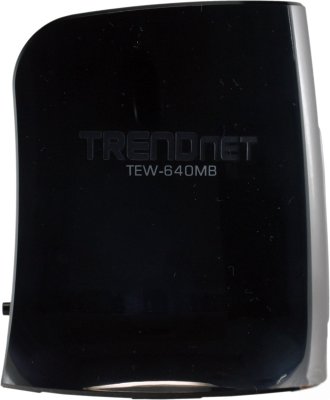

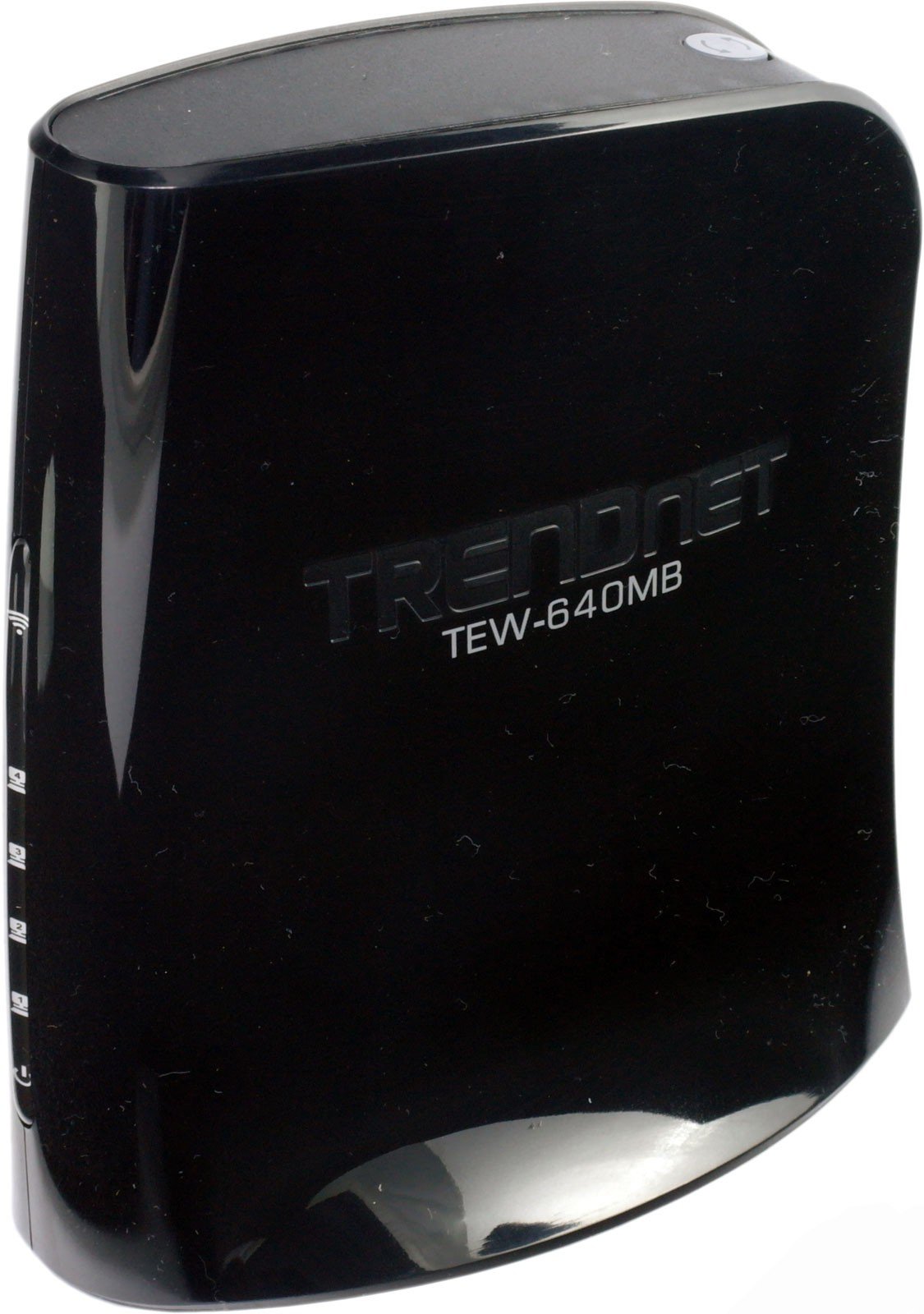

Модель TRENDnet TEW-640MB имеет глянцевый черный корпус элегантной формы с плавными изгибами боковых сторон, которые расширяясь к низу, увеличивают общую площадь основания для лучшей устойчивости на горизонтальной поверхности. Глянцевый корпус нельзя назвать практичным - на нем будут видны как отпечатки пальцев, мелкие царапины, так и осевшие частицы пыли, что может немного испортить внешний вид. Глянец для поддержания привлекательности требует бережного ухода.
В центре с обеих сторон присутствует утопленная в пластик надпись «TRENDnet», чуть ниже указана модель Wi-Fi клиента.

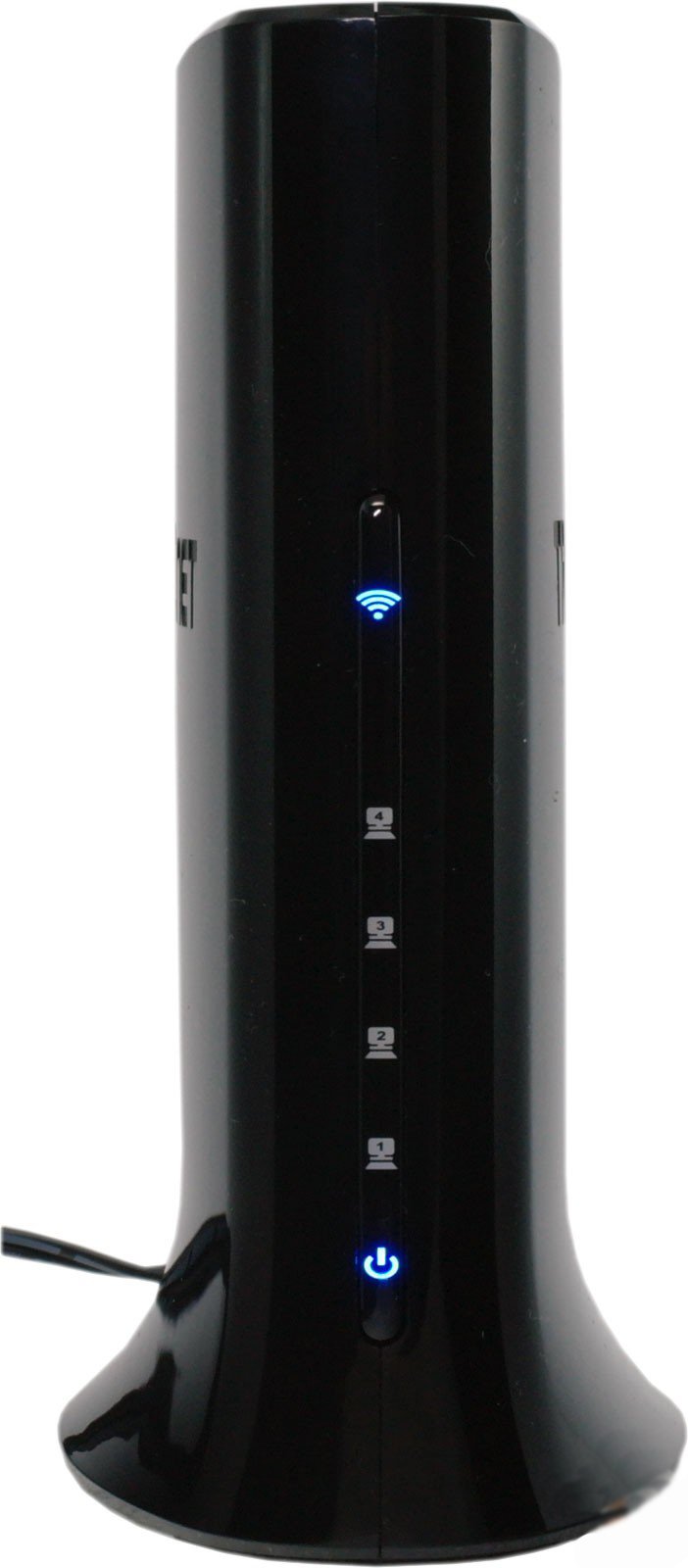

Передняя панель обеспечивает качественную информативность всех важных режимов работы, а наклеенная поверх полоски индикаторов выпуклая прозрачная пластина увеличивает угол их видимости. Все подсвеченные иконки вполне стандартны и указывают на общепринятые режимы взаимодействия. Хочется отметить достаточную яркость подсветки, работу которой обеспечивают диоды синего цвета. На передней панели есть индикация подачи питания на TRENDnet TEW-640MB, рабочей активности использования радиоканала и работы LAN-портов. Кнопка-индикатор работы технологии WPS, которая включает режим быстрого автоматического соединения с уже имеющейся беспроводной сетью, вынесена на верхнюю часть устройства.
Она тоже имеет синею подсветку, которая при нажатии начинает мерцать, указывая на включение режима WPS.

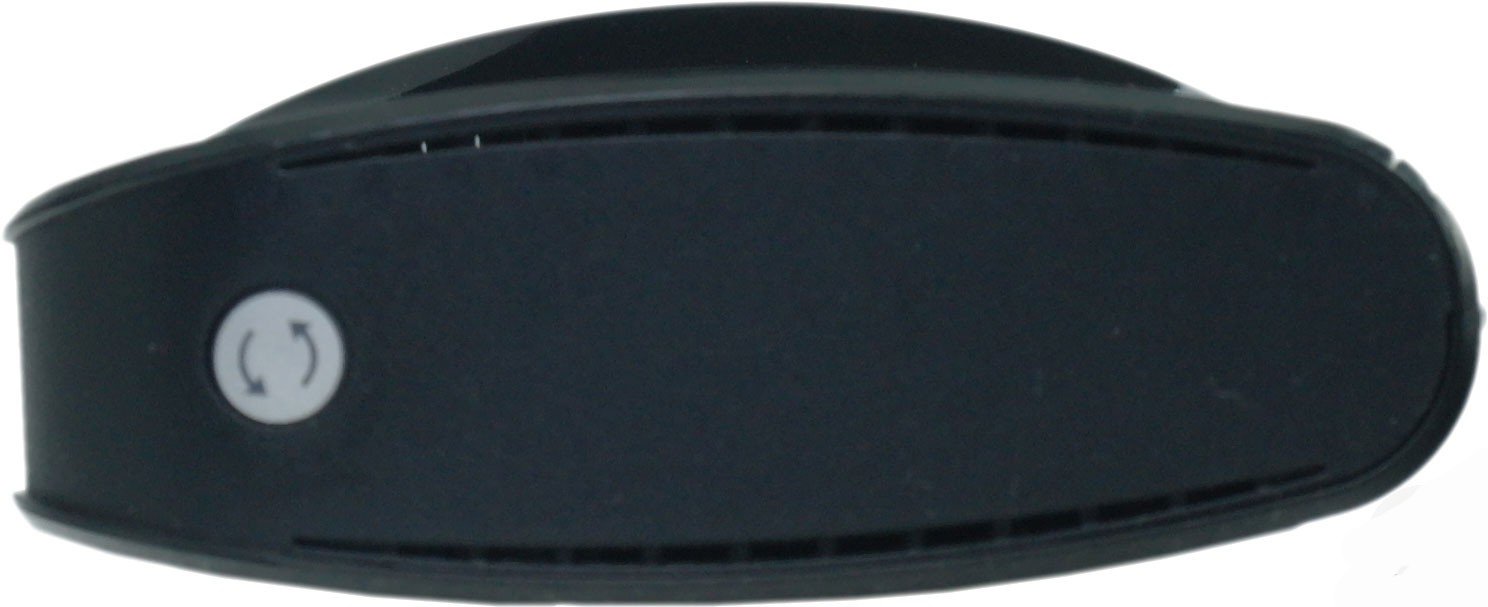

Так же в верхней части имеются две полосы решетки выхода нагретого воздуха.

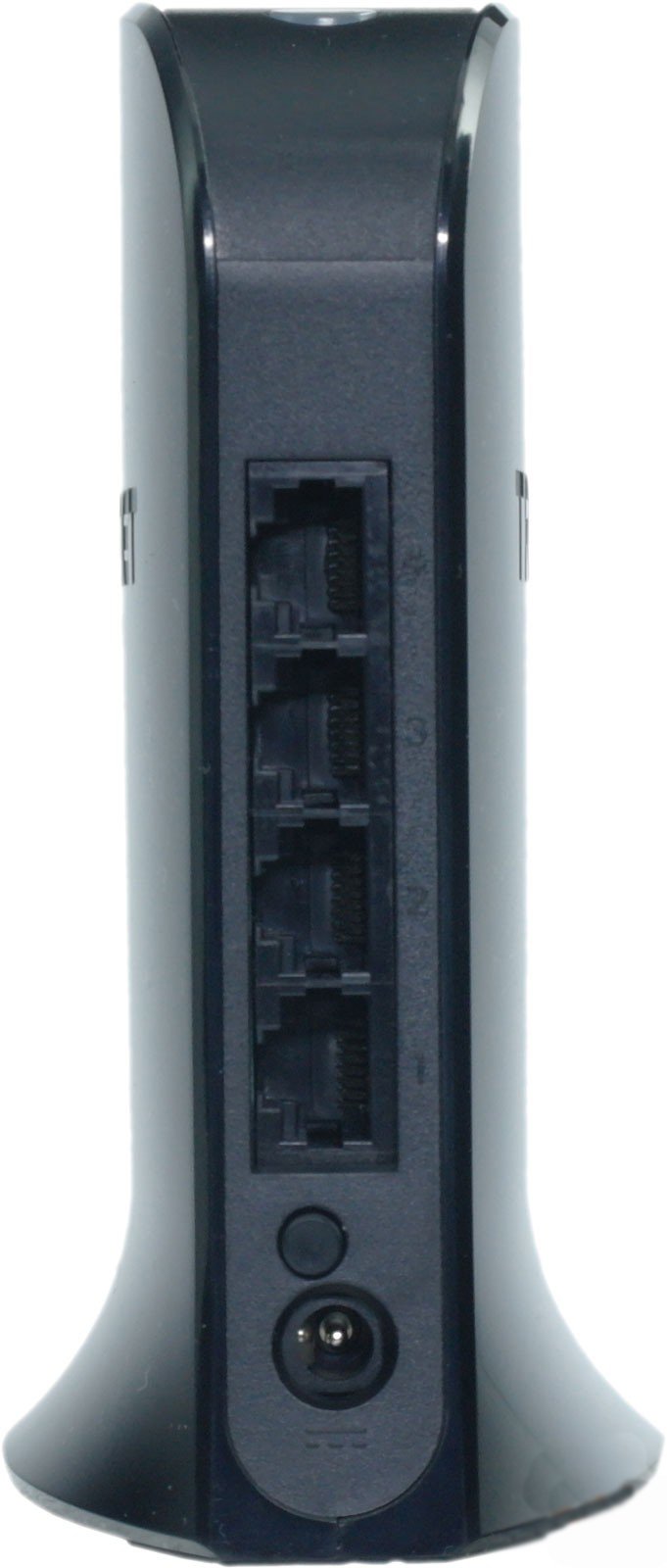

Рассматривая тыльную сторону Wi-Fi клиента снизу вверх, в первую очередь видим гнездо подключения блока питания, затем идет двухпозиционная кнопка отключения подачи питания на TRENDnet TEW-640MB и ряд Ethernet-портов для подключения клиентов LAN-сегмента внутренней сети. Все довольно просто и вполне соответствует основному функционалу данной модели.

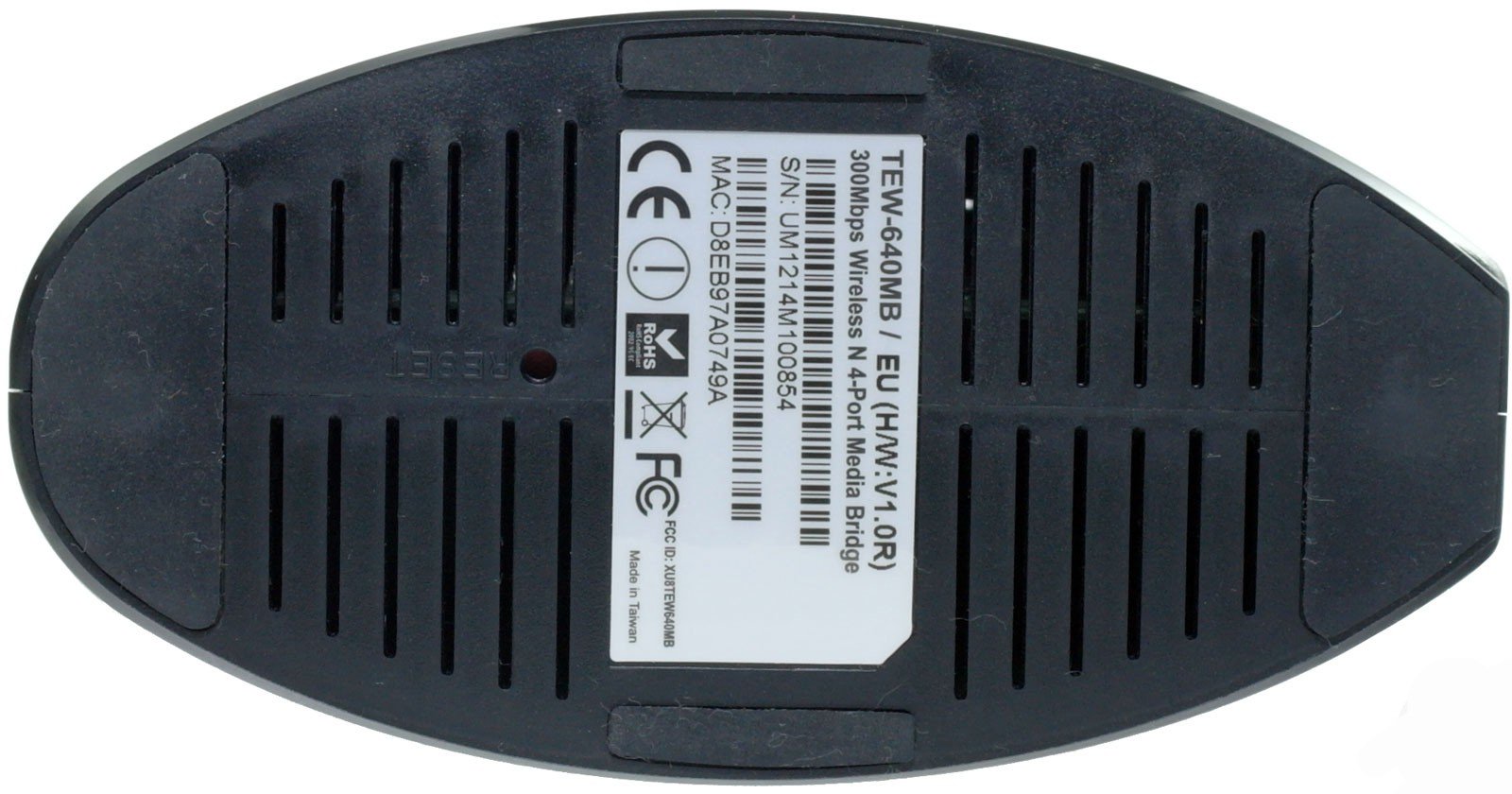

В основании TRENDnet TEW-640MB имеется решетка вентиляции. Еще одной немаловажной деталью здесь будет кнопка «RESET», которая поможет перегрузить устройство и сбросить его настройки до предустановленных на заводе. Также здесь приклеены четыре резиновые ножки для стабильной установки на горизонтальной поверхности. Стоит отметить относительную компактность и элегантность исполнения этой модели, что сразу привлекает внимание и позволяет надеяться на популярность этого решения у ценителей оригинальных форм.
Обзор TRENDnet TEW-640MB
Беспроводные сетевые решения, бесспорно, существенно облегчают доступ к интернету всех домашних цифровых гаджетов. Однако неискушенному в данных технологиях пользователю часто тяжело настроить такое устройство и сложно разобраться в обилии его функционала. Чтоб упростить работу, производители обеспечивают свои решения дополнительными программными или программно-аппаратными средствами быстрого подключения к сети, а также качественным online-сервисом и документацией.
В комплекте поставки модели TRENDnet TEW-640MB присутствует компакт-диск с документацией на многих языках и ссылкой на регистрацию на сайте компании. Также, для облегчения настройки, эта модель получила кнопку WPS для автоматического подключения к беспроводному каналу, и достаточно понятный WEB-интерфейс. Но главной особенностью здесь станет удобный и простой для понимания пошаговый WEB-алгоритм настройки. С его помощью будет несложно установить и настроить TRENDnet TEW-640MB.

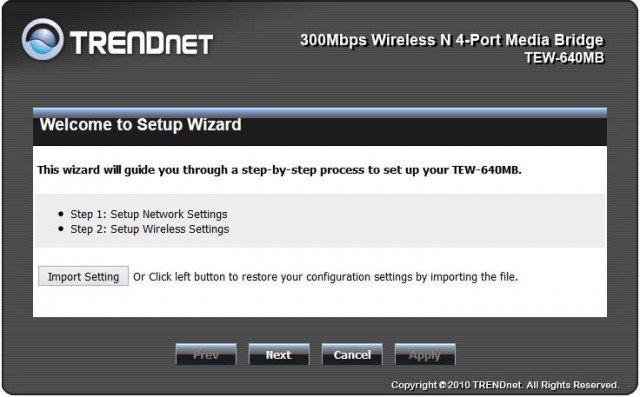

При первом входе пользователя в WEB-интерфейс устройства, ему будет предложено восстановить настройки из файла. Это существенно облегчит настройку нескольких подобных решений. Однако есть и алгоритм для случаев, когда у пользователя такого файла еще нет. Нажимает кнопку «Next».

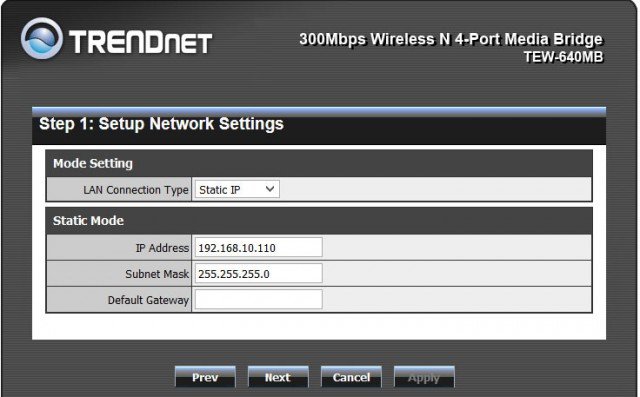

Здесь выбираем способ получения IP-адреса для подключения к локальной сети. Можно задать получение его в автоматическом режиме или указать вручную.

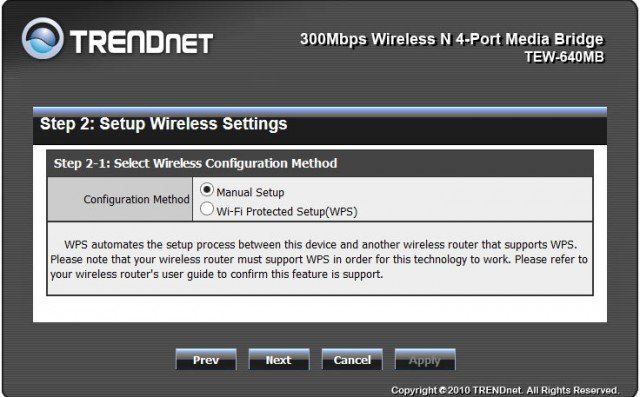

Для настройки подключения к беспроводной сети тоже можно воспользоваться автоматическим режимом через функцию кнопки WPS или задать параметры сети вручную.

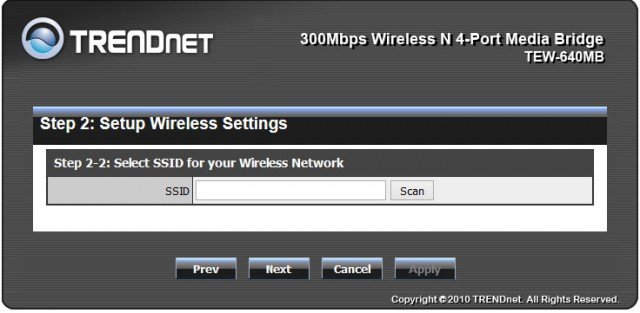

Указываем название нашей сети (её SSID) или выбираем из списка имеющихся в эфире сетей.
Теперь нужно указать пароль доступа к сети и выбрать способ шифрования.

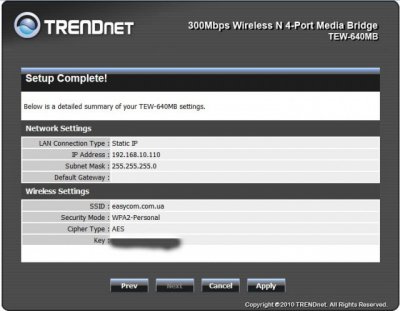

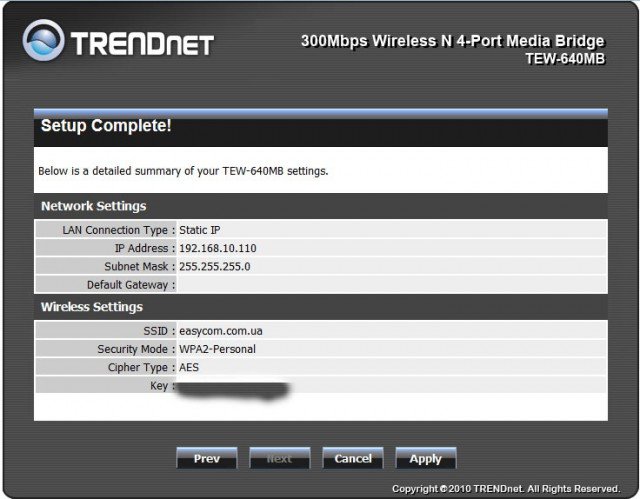

Окно проверки выбранных нами настроек. Нажимаем «Apply» и настройки закачиваются на само устройство.

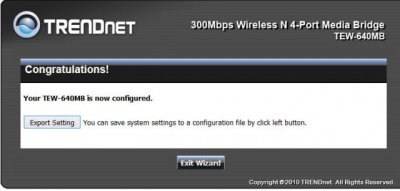

Теперь можно создать файл копии установок и использовать его для настройки других аналогичных моделей.
Первой страничкой WEB-интерфейса является закладка со статистическими данными работы тестируемого решения. Здесь видны настройки и режимы функционирования всех его интерфейсов, а также его MAC-адрес и версия прошивки.
Частично возможности WEB-интерфейса повторяют варианты настройки уже имевшиеся в пошаговом алгоритме.

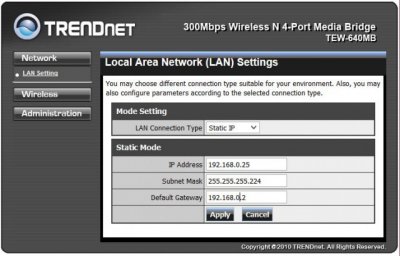

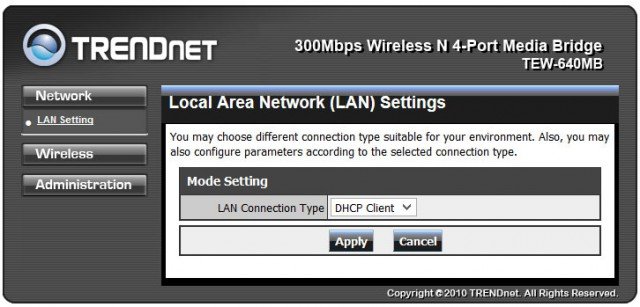

Здесь можно задать получение IP- адреса внутренней сети в автоматическом режиме или указать его вручную.

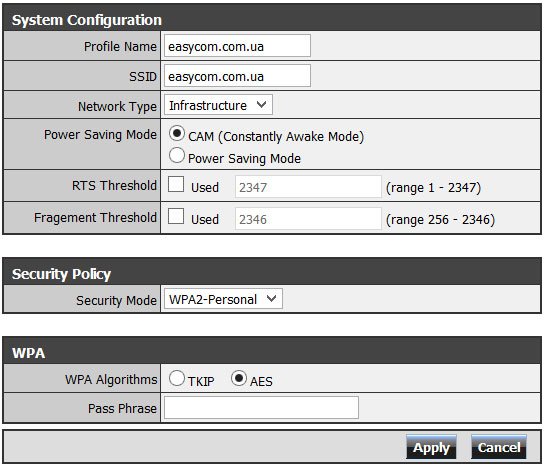

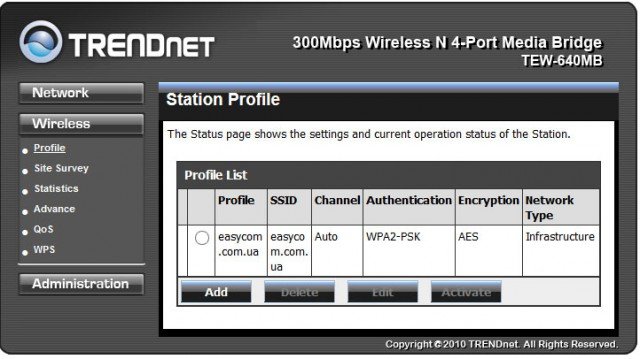

Настройки подключения к беспроводной сети Wi-Fi более расширены, в сравнении с пошаговым алгоритмом, но они также не перенасыщены излишним функционалом. Все просто: указываем настройки вручную и вводим пароль доступа к сети.
Таким образом, можно создать несколько профилей для подключения, а в дальнейшем лишь переключаться между ними. Активируем созданный нами профиль и соединяемся с беспроводным сегментом нашей внутренней сети.

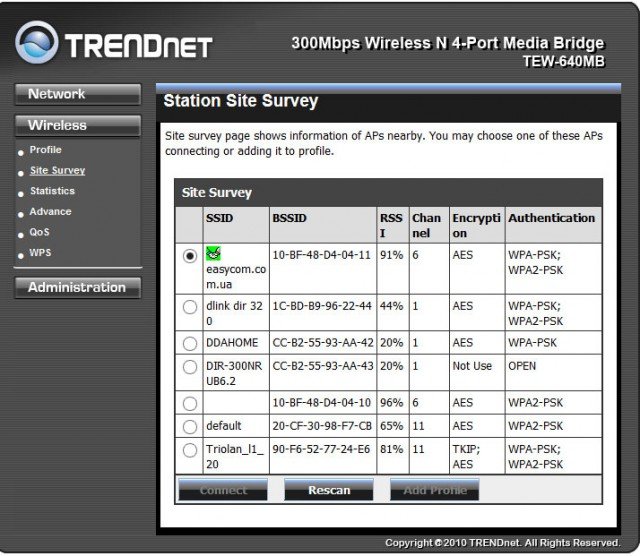

Есть страничка списка всех имеющихся в радиоэфире беспроводных сетей.

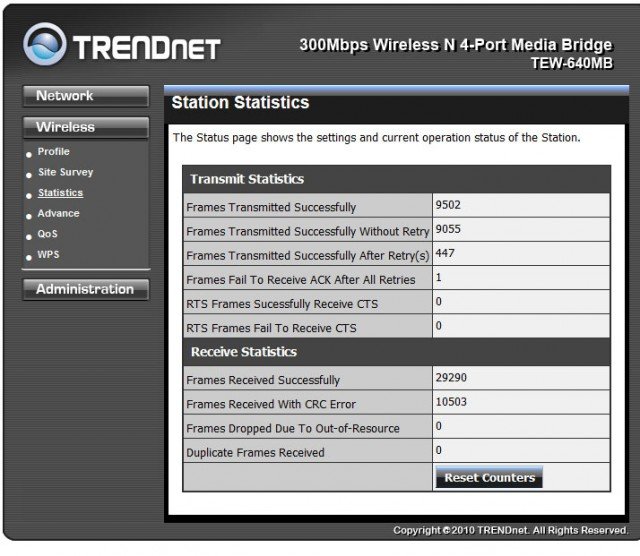

Страница статистики работы беспроводного сегмента сети.

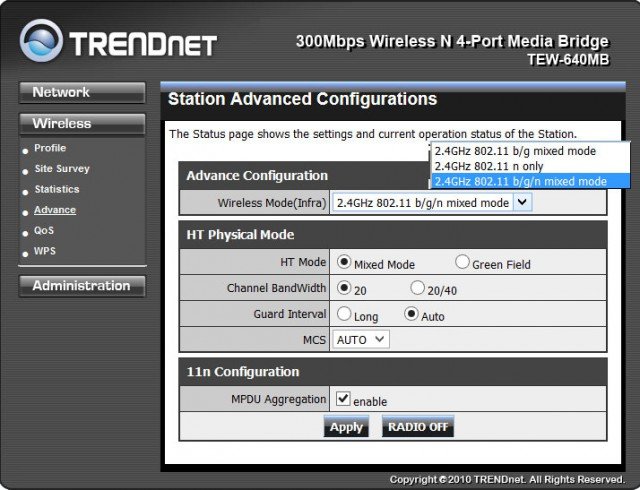

Более глубокие профессиональные настройки беспроводного канала связи находятся в пункте меню «Advance».

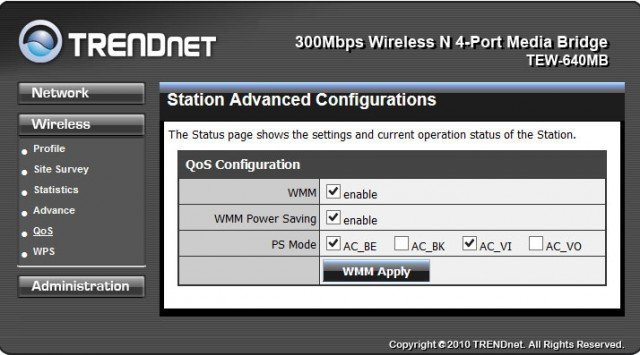

Раздел «QоS» поможет пользователю выставить приоритеты на потоковую передачу данных, а также на первоочередное пропускание мультимедийных пакетов трафика. Все функции приоритизации трафика просты, но помогут максимально адаптировать созданный канал для работы с мультимедиаустройствами.

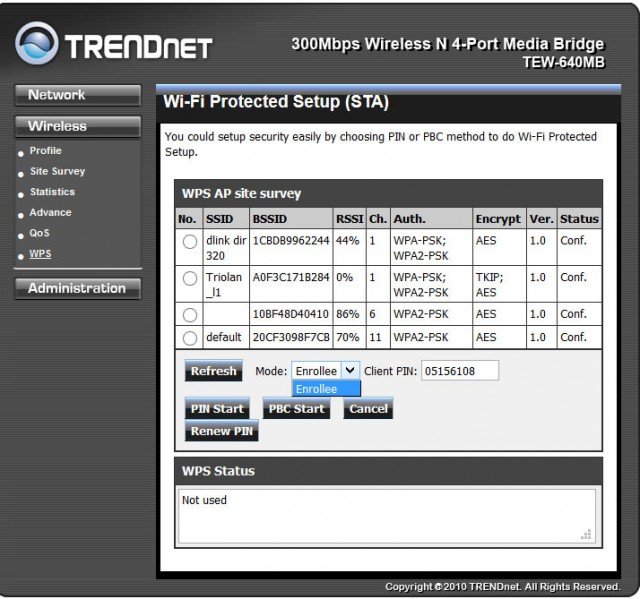

В пункте «WPS» имеется перечень устройств найденных в радиоэфире, которые поддерживают функцию быстрой настройки беспроводного канала. Здесь можно активировать этот функционал, задать код доступа и подключиться к необходимой вам сети.

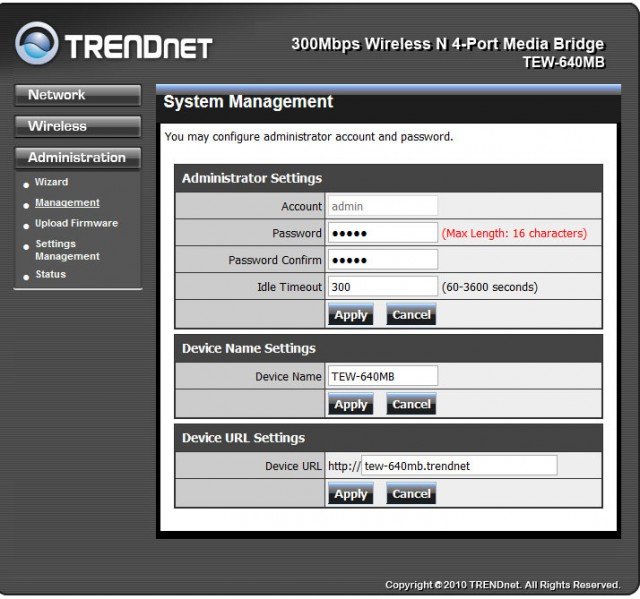

В разделе «Administration» есть пункт меню «Wizard». Он активирует уже описанный нами ранее пошаговый алгоритм настройки. В пункте ниже можно изменить пароль неизменного логина admin, указать название устройства и его URL Settings.

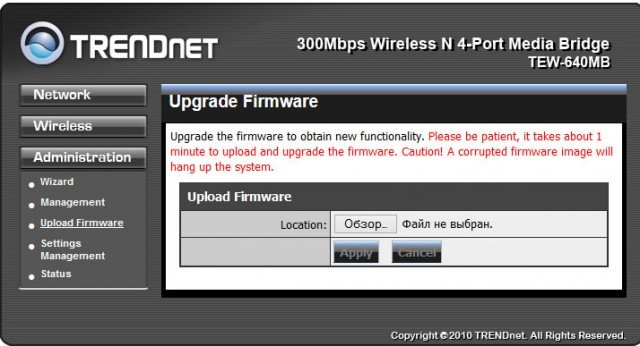

Страничка обновления прошивки.

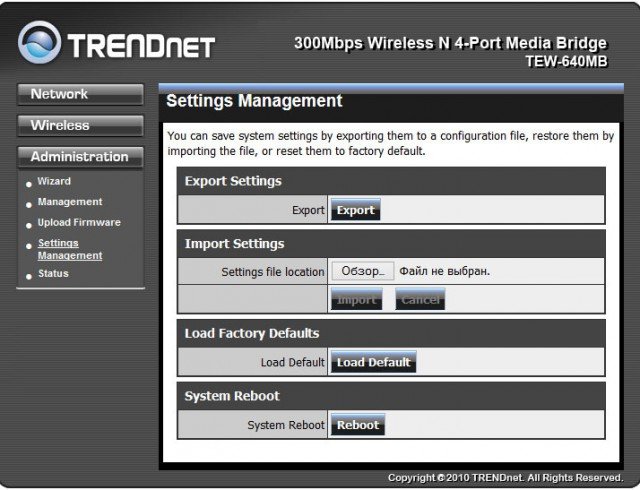

Здесь можно импортировать, экспортировать, сохранять настройки или перезагрузить устройство.

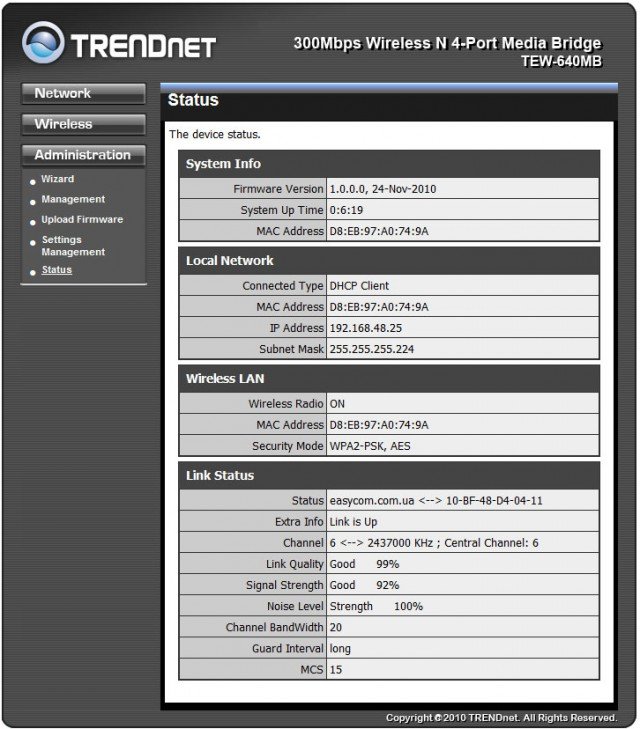

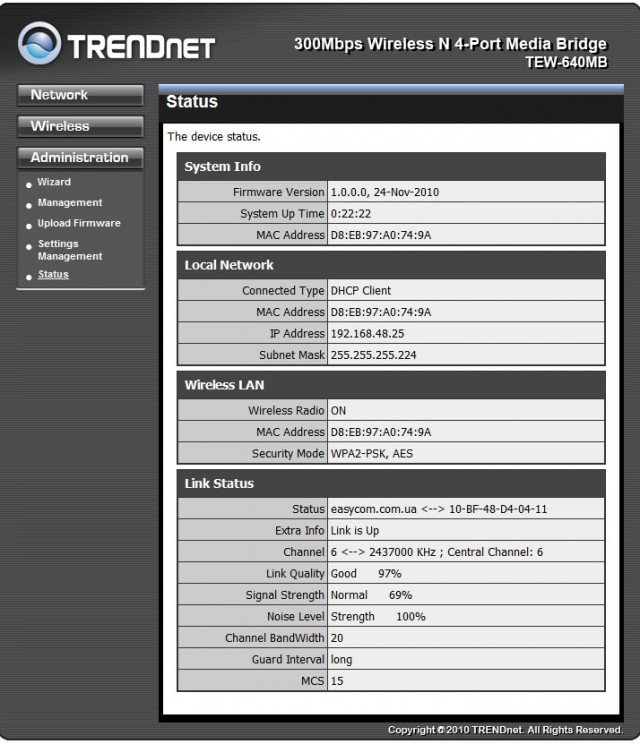

Уже описанное нами ранее окно статуса рабочих режимов модели TRENDnet TEW-640MB.
Функционал предложенного в модели TRENDnet TEW-640MB WEB-интерфейса достаточно ограничен, но если рассматривать эту особенность со стороны простоты и удобства настройки, то в данном решении нет ничего лишнего. Есть только те функции, которые необходимы для работы с мультимедийным трафиком и подключения бытовых устройств к беспроводным маршрутизаторам или точкам доступа для выхода в интернет. Именно максимальная простота и удобный алгоритм пошаговой инсталляции должен обеспечить этой модели заслуженную популярность.
По общему впечатлению данное решение вышло очень простым в настройке и при этом не потеряло необходимых для целевого использования функций. Модель TRENDnet TEW-640MB имеет полный функционал, характерный для работы в рамках возможностей Wi-Fi клиента.
