Обзор коммутатора TP-LINK TL-WN822N
Описание
Современные участники рынка беспроводных решений предлагают большое количество разнообразных по своим функциям устройств передачи данных. Их отличает как способ подключения к ПК или ноутбуку, так и функциональная и производительная начинка. Если сравнивать модели, которые обеспечивают разные скорости передачи за счет поддержки различных стандартов связи, то здесь вполне понятна разница в цене. Однако чем могут отличаться модели со встроенными в корпус антеннами, от решений, с вынесенными антеннами наружу? А если число антенн различно? Часто эти и подобные вопросы не учитываются покупателем при выборе беспроводного решения. Однако не стоит недооценивать важность усиления передаваемого сигнала и чувствительность приема беспроводного решения, которые напрямую зависят от качества исполнения антенн.
В отдельную нишу беспроводных устройств можно вынести модели с USB-разъемом подключения к ПК. Они являются относительно недорогой и в тоже время универсальной альтернативой как интегрированным в ноутбук решениям, так и Wi-Fi картам расширения PCI и PCI-e, которые можно установить в стационарный компьютер.
Даже в ассортименте одного производителя беспроводных решений может быть достаточно большой выбор Wi-Fi USB-адаптеров. Так, например, у компании TP-LINK есть модели TL-WN821N, TL-WN821NC и TL-WN822N. Хотя они и являются одинаковыми по выполняемым функциям USB Wi-Fi-адаптерами, их конструктивное исполнение различно, в частности модели TL-WN822N сильно отличается от TL-WN821N и TL-WN821NC, как с технической точки зрения, так и с эргономической. Однако «встречают по одежке», но часто главным критерием выбора становится именно производительность на фоне равных заявленных на сайте технических возможностей.
Сначала хочется привести всю «ТТХ» модели TP-LINK TL-WN822N в небольшой, но емкой таблице.
Характеристики
Производитель: TP-LINK
Модель: TL-WN822N
WAN
Тип: USB 2.0
Количество портов: 1
WLAN
Антенна
Количество: 2
Тип: Встроенные всенаправленные наружные антенны, 3dBi
Возможность замены антенны/тип коннектора: нет
Частотный диапазон: 2,4 – 2,4835 ГГц
Принудительное задание номера рабочей антенны: -
Поддерживаемые стандарты и скорости
IEEE 802.11b: DSSS: • DBPSK @ 1 Мбит/с • DQPSK @ 2 Мбит/с • CCK @ 5.5 и 11 Мбит/с
IEEE 802.11g: OFDM: 54, 48, 36, 24, 18, 12, 11, 9, 6 Мбит/с
IEEE 802.11n: OFDM @ 30 /60 /90 /120 /180 /240 /270 /300 Мбит/с
IEEE 802.11a: Нет
IEEE 802.3: Нет
IEEE 802.3u: Нет
IEEE 802.3x: Нет
Регион/Кол-во каналов: 13
Расширения протокола IEE802.11n: -
Возможность ручного задания скорости: нет
Выходная мощность
(максимальная?): 20 дБм
IEEE 802.11b @11Мбит/с: -
IEEE 802.11g @54Мбит/с: -
IEE802.11n @300Мбит/с: -
Чувствительность приемника
IEEE 802.11b @11Мбит/с: -85 дБм
IEEE 802.11g @54Мбит/с: -68 дБм
IEEE 802.11n @300 Мбит/с: -68 дБм
Безопасность
Блокировка широковещательного SSID: нет
Привязка к MAC адресам: нет
WEP: 64/128 бит
WPA-EAP: да
WPA-PSK (pre-shared key): да
WPA2-EAP: да
WPA2-PSK: да
WPA-Auto-EAP: нет
WPA-Auto-PSK: нет
802.1x: да
Питание
Тип БП: от одного USB 5 В постоянного тока +/- 5%
Дополнительная информация
Возможность работы в режиме Точки доступа: да (IEEE 802.11g)
Версия прошивки: -
Размеры, мм: 90 x 68 x 16,8
Вес: -
Именно такие характеристики были заявлены на сайте производителя.
Комплектация
Сам Wi-Fi USB-адаптер является достаточно простым и ограниченным по своим возможностям. Это позволяет пользователю обходиться минимумом дополнительной комплектации, в которую может входить всего один USB-провод. Этого вполне достаточно для быстрой установки и дальнейшего использования такого беспроводного решения.
В комплекте есть:
- Сам USB 2.0 Wi-Fi адаптер TP-LINK TL-WN822N;
- USB-провод (150 см);
- CD-диск с ПО и документацией;
- Руководство пользователя на английском языке (краткая инструкция по установке и обслуживающему программному обеспечению).

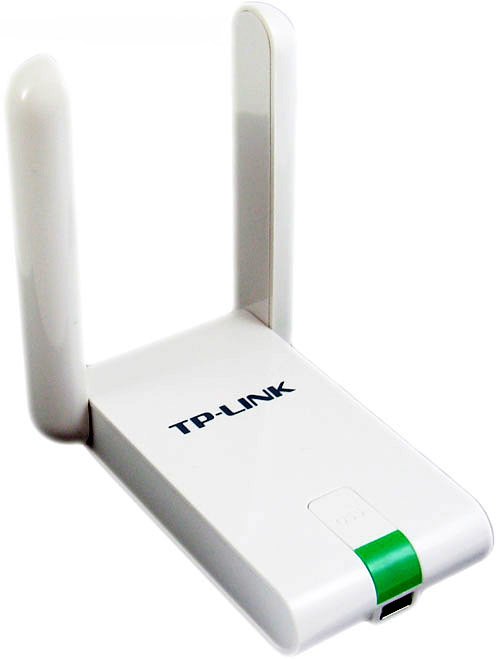

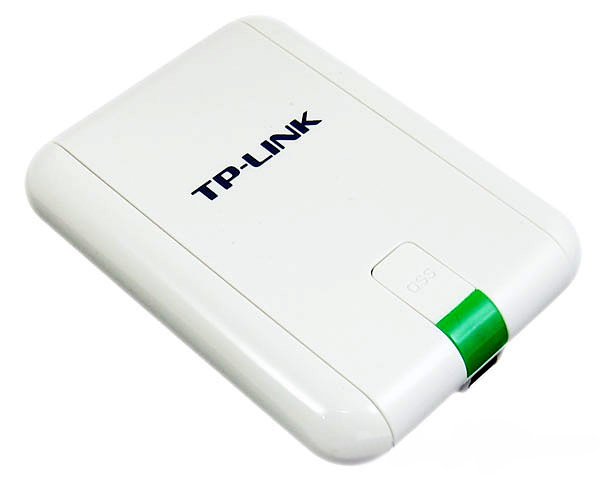

Адаптер TP-LINK TL-WN822N
Белоснежный глянцевый корпус выглядит достаточно привлекательно и стильно. Имея все края и углы округлой формы модель TP-LINK TL-WN822N, оставляет впечатление законченности и практичности своего дизайна. Немного подчеркивает общую белизну слегка серая надпись «TP-LINK» на верхней части корпуса. Выделяющимся элементом общего стиля стала вставка из зеленого полупрозрачного пластика над разъемом mini-USB. Она прикрывает единственный индикатор данного Wi-Fi USB-адаптера. Он сигнализирует как об активности передачи данных, так и о режимах подключения и настройки данной модели.
Последнее время все больше решений от этого производителя стали обладать корпусами обтекаемых форм и оригинального дизайна. Это говорит о желании разработчиков компании TP-LINK делать не только практичные и функциональные решения, но и модели, которые легко впишутся в обстановку любого интерьера, благодаря своему стильному внешнему виду.
В рабочем режиме с двух сторон модели TP-LINK TL-WN822N пользователь может поднять две антенны, что должно обеспечить лучшее качество сигнала, а значит увеличить скорость передачи данных. С одной стороны это является неоспоримым плюс этого беспроводного решения. Однако наличие движущихся частей может привести к некоторым неудобствам и привносит долю вероятности их поломки. Непосредственно эффективность такого расположения и конструкции антенн будет проверена в разделе тестирования, там же мы сравним быстродействие TP-LINK TL-WN822N с более компактным решением TP-LINK TL-WN821N, в котором две антенны находятся внутри основного корпуса беспроводного USB-адаптера.
Создавая достаточно простой и удобный корпус, инженеры компании TP-LINK не позаботились о вентиляционных отверстиях для отвода тепла от довольно горячих элементов платы. Это может сказаться на качестве работы беспроводного канала и его стабильности.

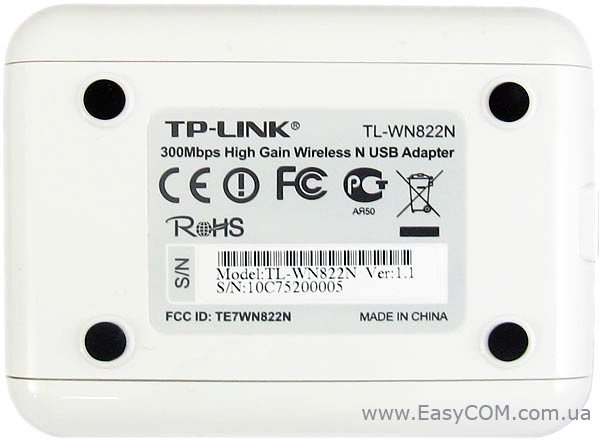

Обратная сторона содержит наклейку с технической информацией о данной модели и серийный номер.
Наличие достаточно длинного провода позволит владельцу установить адаптер TP-LINK TL-WN822N в место максимально качественного приема радиосигнала, что иногда очень необходимо для нормальной работы сети. Размеры и исполнение корпуса позволят TL-WN822N без каких-либо проблем поместиться в кармане пользователя, а откидывающиеся две всенаправленные антенны дадут качественный прием во время использования данного беспроводного решения.
Обзор коммутатора TP-LINK TL-WN822N
На сопроводительном диске, который находится в комплекте поставки, имеется программное обеспечение и документация на все модели последней линейки от производителя TP-LINK. Непосредственно к решению TP-LINK TL-WN822N здесь идут две утилиты TP-LINK Wireless Client Utility (TWCU) и QSS Utility, а также инструкция по их установке, настройке и использованию.
Огорчил тот факт, что присутствующие на диске и скачанные с официального сайта производителя утилиты TP-LINK Wireless Client Utility (TWCU) и QSS Utility не захотели устанавливаться в операционной системе WINDOWS 7 (как в 32-bit, так и в 64-bit версиях). С установкой же драйвера проблем не возникло. Первая и самая главная утилита TP-LINK Wireless Client Utility (TWCU) уже была описана на нашем ресурсе в материале о Wi-Fi USB-адаптере TP-LINK TL-WN821N, поэтому здесь остановимся лишь на значимых её отличиях от стандартного менеджера беспроводных сетей WINDOWS.
В большинстве возможностей функционал программного обеспечения TP-LINK Wireless Client Utility (TWCU) повторяет многие моменты стандартного менеджер WINDOWS для беспроводных сетей. Однако главным плюсом клиента от TP-LINK можно считать более простую доступность различных возможностей, так как они собраны в одном месте, и найти необходимую опцию не составит труда.

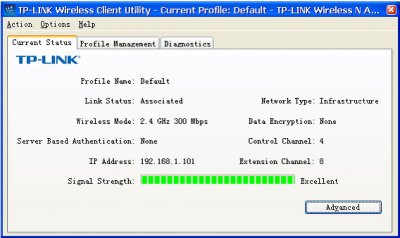

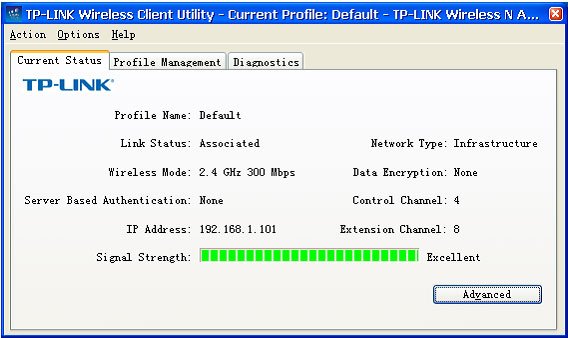

Например, первая закладка отличается достаточно подробным набором информации об активном в данный момент подключении: его статусе, рабочей частоте беспроводного канала связи и скорости соединения. Далее идет тип установленного соединения, IP-адрес сети, закрепленный за адаптером, затем номер канала подключения, тип шифрования и полоса градации уровня сигнала сети.

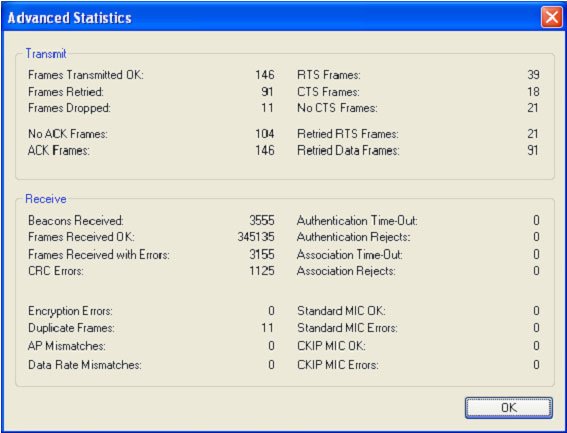

Более расширенный статус сети можно просмотреть, нажав кнопку «Advanced».

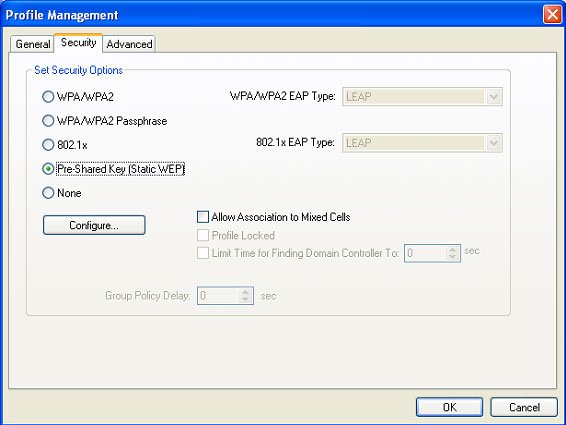

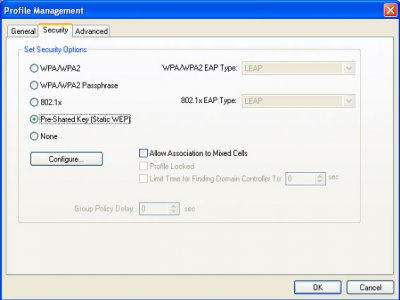

Вторым достаточно интересным моментом программного обеспечения TP-LINK Wireless Client Utility (TWCU) является его расширенный функционал поддерживаемых стандартов шифрования данных беспроводного канала, а также протоколов подключения. Полный список стандартов был указан в таблице спецификаций TP-LINK TL-WN822N.

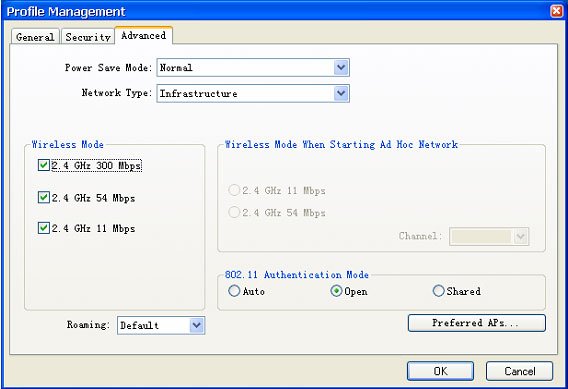

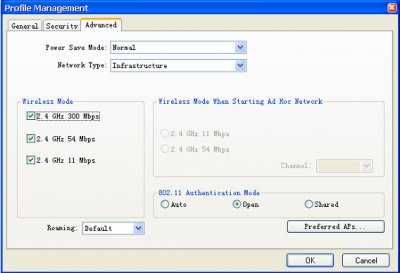

Здесь есть также закладка достаточно тонких настроек выбранной сети. Из особенностей можно обратить внимание на возможность выбора режима работы адаптера: режима клиента сети или точки доступа для соединения с ним другого клиента. В режиме точки доступа модель будет работать на стандарте передачи данных IEEE 802.11g, что существенно снижает пропускную способность организованного беспроводного канала. Также на данной закладке можно задать скорость работы беспроводной сети, выбрав один из трех поддерживаемых стандартов (IEEE 802.11b – 11 Мбит/с, IEEE 802.11g – 54 Мбит/с и IEEE 802.11n – 300 Мбит/с).
Вторая утилита QSS Utility поможет пользователю быстро создать защищенное беспроводное соединение. Отдельно стоит отметить отсутствие программы/алгоритма простой и интуитивно понятной пошаговой настройки, которые стали так популярны сегодня у всех производителей. Но приложение QSS Utility призвано частично компенсировать этот недостаток.

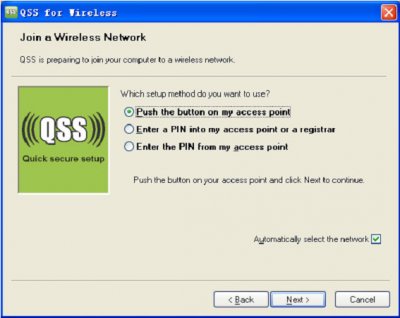

Вначале следует выбрать способ максимально подходящий к вашей ситуации. Первый пункт самый простой и удобный, но требует наличия на точке доступа, к которой подключается данный беспроводной адаптер, кнопки «QSS», которая имеется на всех современных решениях от компании TP-LINK. Аналогичные по функционалу кнопки есть и на моделях сетевого оборудования от других производителей, но в сочетании с моделью TP-LINK TL-WN822N они не смогут обеспечить заложенного в них функционала. Для такой ситуации лучше подойдет ввод пароля подключения к беспроводной сети по его запросу точкой доступа.

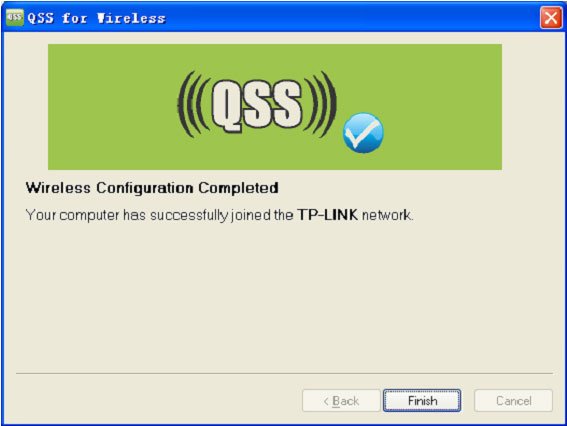

После нажатия кнопки «QSS» или ввода требуемого пароля сети происходит автоматическое соединение с точкой доступа, и программа выводит соответствующее окно.
Присутствующее в комплекте программное обеспечение можно охарактеризовать как богатое функционально и гибкое в настройках, но пока еще совместимое с ограниченным числом операционных систем. Такой подход к оснащению может сильно облегчить пользователю использование модели TP-LINK TL-WN822N в нестандартных ситуациях.
