Обзор коммутатора D-Link DAP-1350
Описание
В нашу жизнь повсеместно входят различные по своему функционалу и предназначению цифровые гаджеты. Их главная задача облегчить нам работу, отдых, общение, поднять все это на следующий, более активный и разнообразный уровень. Коммуникационные устройства выполняют большое количество функций, но часто ограничены в возможностях за счет своих компактных размеров. Это может привести к ситуации, когда у вас попросту не будет возможности подключиться к сетевой розетке с интернетом, а Wi-Fi соединение на данной территории будет попросту отсутствовать. Тогда вашим цифровым помощникам могут помочь другие коммуникационные устройства с богатым функционалом. Также многие путешественники могут столкнуться с ситуацией, когда есть всего одна розетка доступа к интернету или, возможно, всего одно подключение по Wi-Fi, а необходимо подключить два или более гаджетов. Вот для таких ситуаций и при необходимости иметь компактную Wi-Fi точку доступа, был создан участник нашего обзора, сетевой маршрутизатор, клиент и точка доступа D-Link DAP-1350.
Точка доступа и маршрутизатор D-Link DAP-1350 обладает существенной производительностью до 300 Мбит/с по беспроводному сегменту сети и обширными возможностями, список которых мы постарались поместить в одну общую таблицу технических характеристик.
Характеристики
Производитель: D-LINK
Модель: DAP-1350
LAN / WAN
Тип: Fast Ethernet
Количество портов: 1
Auto MDI/MDI-X: да
Фиксированный IP: да
Динамический IP: да
PPPoE: да
PPTP: да
L2TP: да
IPSec: нет
BigPond Cable: нет
Возможность задания в ручную MAC: да
Возможность задания размера MTU вручную: да
Дополнительные разъемы расширений
USB 2.0: да
WLAN
Антена
Количество: 2
Тип: встроенные
Возможность замены антенны/тип коннектора: нет
Принудительное задание номера рабочей антенны: нет
Частоты работы, ГГц: 2,4 - 2,4835
Поддерживаемые стандарты и скорости
IEEE 802.11n: BPSK, QPSK, 16QAM, 64QAM с OFDM ( до 300 Мбит/с)
IEEE 802.11g: BPSK, QPSK, 16QAM, 64QAM с OFDM: 54, 48, 36, 18, 12, 11, 9, 6 Мбит/с
IEEE 802.11b: CCK (11 Мбит/с, 5,5 Мбит/с); DQPSK (2 Мбит/с), DSSS, DBPSK (1 Мбит/с)
Регион/Кол-во каналов: + FCC: 11; + ETSI: 13
Расширения протокола: -
Возможность ручного задания скорости: да
Выходная мощность, дБм
(максимальная?): 14
802.11n @300Мбит/с: 12
802.11g @54Мбит/с: 13
802.11b @11Мбит/с: 14
Чувствительность приемника, дБм
802.11n @300Мбит/с: HT20 – 64, HT40 – 61
802.11g @54Мбит/с: 70
802.11b @11Мбит/с: 86
Работа с другой AP
Поддержка WDS (мост): нет
Поддержка AP: да
Поддержка Router: да
Возможность работы в режиме клиента: да
Wireless repeater (повторитель): нет
Безопасность
Блокировка широковещательного SSID: да
Привязка к MAC адресам: да
WEP: да, до 128 бит
WPA-Personal: да
WPA2-Personal: да
WPA/WPA2-Auto-Personal: да
WPA-Enterprise: да
WPA2-Enterprise: да
802.1x (через Radius): нет
Возможности прошивки
Администрирование
Задание пароля на пользователя admin: да
Возможность изменения добавления Login: нет
Управление через WAN по заданному IP&port: да
WEB-интерфейс: да
WEB-интерфейс через SSL: да
Собственная утилита: да
Telnet: нет
SSH: нет
COM-порт: нет
SNMP: нет
Возможность сохранения и загрузки конфигурации: да
Встроенный DHCP сервер: да
Статический DHCP по MAC: да
Поддержка UPnP: да
Протоколы поддерживаемые WAN
Режим работы обычного свича для LAN и WLAN интерфейсов: да
NAT
one-to-many NAT (стандартный): да
one-to-one NAT: нет
Возможность отключения NAT (работа в режиме роутера): нет
Возможность работы в режиме моста: нет
VPN pass through
IPSec: -
PPTP: -
PPPoE: -
L2TP: -
Traffic shaping (ограничение трафика): -
DNS
Встроенный DNS-сервер (dns-relay): да
Поддержка динамического DNS: нет
Часы
Синхронизация часов: да
Задание времени вручную: да
Утилиты
ICMP ping: нет
Traceroute: нет
Resolving: нет
Ведение лога
Логирование исполнения правил файрвола: нет
Логирование Wireless: нет
Логирование DHCP Leases: да
Логирование Port Forwarding: нет
Логирование System Log: да
Хранение внутри устройства: да
Хранение на внешнем Syslog сервере: да
Отправка на email: нет
Роутинг (маршрутизация)
Статический (задание записей вручную): нет
Наличие и возможности встроенных фильтров и файрвола
Возможности SPI (Stateful Packet Inspection)
Поддержка SPI (Stateful Packet Inspection): да
Возможность использования SPI в правилах: нет
Наличие фильтров/файрвола
на LAN-WAN сегменте, ограничение доступа в интернет: да
на WLAN-WAN сегменте, ограничение доступа в интернет: да
Поддерживаемые типы фильтров
С учетом SPI: нет
По MAC адресу: да
По source IP адресу: да
По destination IP адресу: нет
По протоколу: да
По source порту: нет
По destination порту: да
Привязка ко времени: нет
По приложению: да
По URL: да
По домену: да
По слову: нет
Работа со службами списков URL для блокировки: нет
Типы действий
allow: да
deny: да
log: нет
Виртуальные сервера
Возможность создания: да
С возможностью включения/откл. по времени, дню недели: нет
Задания различных public/private портов для виртуального сервера: нет
Возможность задания DMZ: да
Возможность задания DMZ трафика на уровне портов: да
Питание
Тип БП: внешний, 5VAC, 2 A
Поддержка 802.1af (PoE): нет
Дополнительная информация
Подключение внешнего USB 3G модема: Да, DWM-152 и DWM-156
Подключение WEB камеры (видеонаблюдение): нет
Подключение внешних накопителей: да
Подключение USB принтера: да
Версия прошивки: 1.00WW
Рабочие температуры, C°: От 10 до 70
Влажность, %: От 5 до 95
Размеры, мм.: 91 x 65 x 21,6
Вес, г.: 64
Характеристики были собраны по информации, представленной на сайте производителя, а так же по фактическим возможностям встроенного WEB-интерфейса модели D-Link DAP-1350.

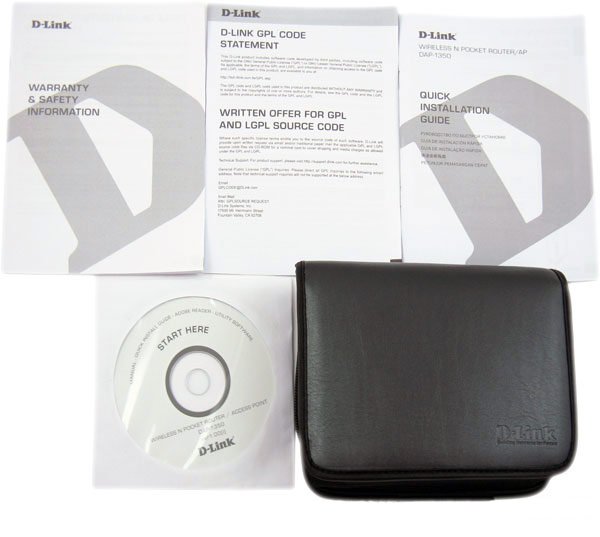

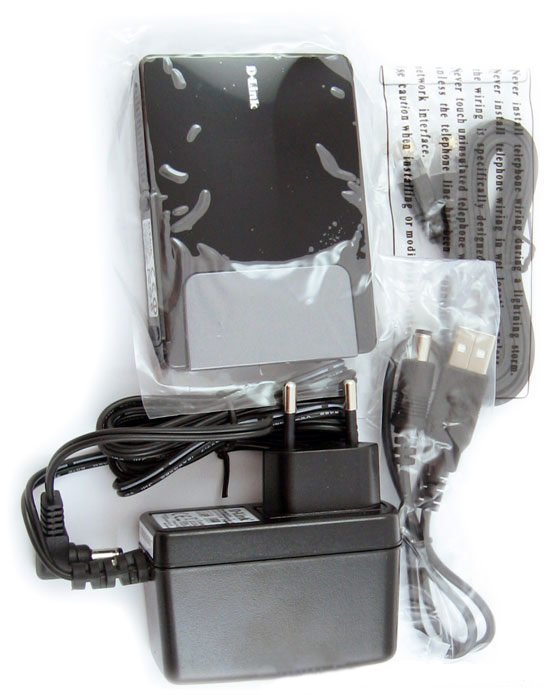

Комплектация
Интересной стороной модели D-LINK DAP-1350 должна стать её комплектация. Здесь все продумано для быстрого старта и использования данного решения. Все компоненты благоразумно упакованы вместе с D-LINK DAP-1350 в один черный чехол, который выполнен из кожзаменителя. Весь набор должен обеспечить полноценное использование заложенного функционала в данную точку доступа / маршрутизатора / клиента.
В комплекте присутствуют:
- Точка доступа/ маршрутизатор/ клиент D-LINK DAP-1350;
- CD-диск с документацией;
- Руководство пользователя на нескольких языках (краткая инструкция по установке и обслуживающему программному обеспечению);

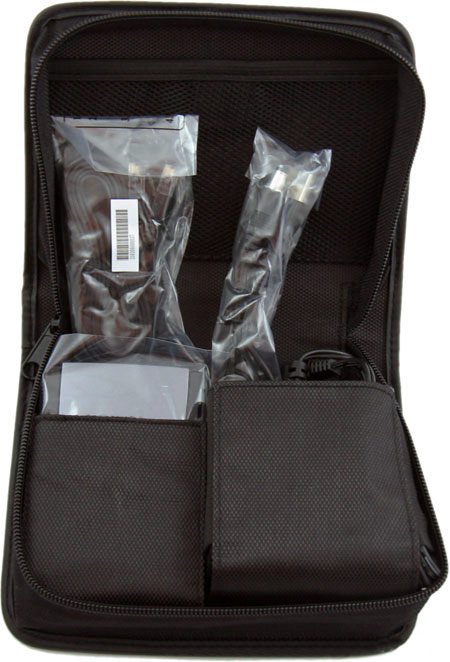

- Черный чехол из кожзаменителя;
- Блок питания от внешней сети;
- Кабель подключения питания к разъему USB;
- Кабель подключения к разъему Ethernet.
Из особенностей комплектации, кроме черного чехла из кожзаменителя, можно отметить провод подключения питания к разъему USB. Это позволит питать D-LINK DAP-1350 от USB-разъема вашего ноутбука, что может пригодиться при отсутствии поблизости лишней электрической розетки.
Wi-Fi точка доступа D-LINK DAP-1350

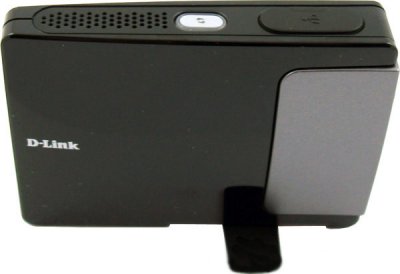

Модель D-LINK DAP-1350 имеет черный корпус с серой вставкой на функциональной стороне. Форма корпуса немного сужена к лицевой части и на одной из сторон присутствует надпись «D-Link» серебристыми буквами. Все углы скруглены, а сам корпус получил слегка обтекаемые изгибы для более удобного размещения в кармане чехла при транспортировке. Корпус D-LINK DAP-1350 можно назвать очень практичным и вполне защищенным от возможных мелких повреждений. Черный пластик в сочетании с серыми и серебристыми элементами выглядит стильно и продуманно.

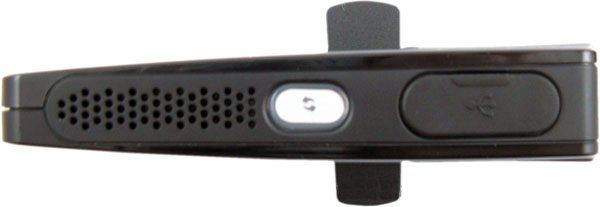

С верхнего и нижнего торца имеются вентиляционные отверстия. Также сверху имеется кнопка быстрой настройки беспроводной сети и разъем USB, закрытый прорезиненной заглушкой. Данный разъем поддерживает технологию SharePort и возможность подключения 3G USB-адаптера. Из 3G USB-адаптеров на данный момент можно воспользоваться только моделями D-Link DWM-152 и D-Link DWM-156. Технология SharePort по заявлению производителя должна обеспечивать возможность подключения к данному разъему USB сетевого принтера или внешнего накопителя USB для хранения на нем ваших данных, что предоставит доступ к ним по сети.

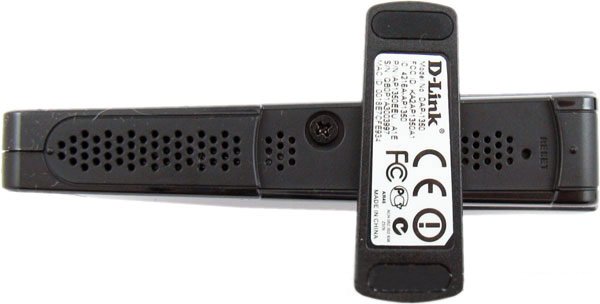

В нижней части имеется поворотная ножка, благодаря которой D-LINK DAP-1350 можно поставить на стол. Это обеспечит ему более привлекательный вид и улучшит качество приема за счет чуть более высокого расположения антенн. Под ножкой спрятано отверстие кнопки «RESET». Она поможет перегрузить эту точку доступа / маршрутизатор / клиент или сбросить настройки на заводские. На основании ножки есть наклейка с подробной заводской информацией о данной модели: её серийный номер, название и т.д.

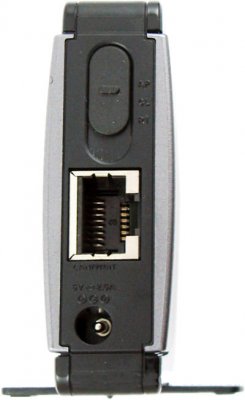

Самой функциональной у модели D-LINK DAP-1350 стала её тыльная сторона. Здесь расположен разъем подключения питания, порт RJ-45 сети Fast Ethernet и трехпозиционный переключатель режимов работы: точка доступа, маршрутизатор, клиент. При выполнении D-LINK DAP-1350 функций точки доступа к Fast Ethernet порту нужно подключить домашнюю сеть или сеть предприятия. В случае режима работы маршрутизатором, к данному Fast Ethernet порту необходимо подключить линию от провайдера или ADSL-модема. При работе в режиме клиента сюда подключается ваш компьютер или ноутбук, тогда D-LINK DAP-1350 работает как преобразователь проводной сети в беспроводную Wi-Fi сеть. Можно похвалить производителя за расположение всех проводных разъемов с одной стороны. Это обеспечивает удобство подключения данного сетевого устройства и его устойчивость в вертикальном положении.
Есть у модели D-LINK DAP-1350 три индикатора работы. Первый «питание» горит красным в момент загрузки данного устройства, при переходе в штатный рабочий режим он загорается синим цветом. Еще два синих индикатора сигнализируют об активности Fast Ethernet и беспроводного Wi-Fi сегментов сети. Кнопка настройки беспроводной сети, которая расположена рядом с разъемом USB, в режиме настройки подключения моргает синим цветом. Синее свечение индикаторов не раздражает, но оно хорошо заметно даже в светлое время суток. Вся выводимая здесь индикация о рабочих состояниях D-LINK DAP-1350 довольно проста в понимании для конечного пользователя.
Обзор коммутатора D-Link DAP-1350
Данная модель позиционируется как сетевое устройство с очень простым алгоритмом настройки. Это подтверждает вывод всех основных режимов работы на переключатель с тыльной стороны корпуса, а настройку Wi-Fi сети на кнопку автоматической настройки. Однако доступ к богатому функционалу D-LINK DAP-1350 и его тонкой настройке остался точно таким же, как и у других решений от этого производителя. Удобный и простой алгоритм быстрой настройки здесь реализован при помощи пошагового мастера в WEB-интерфейсе самого устройства.

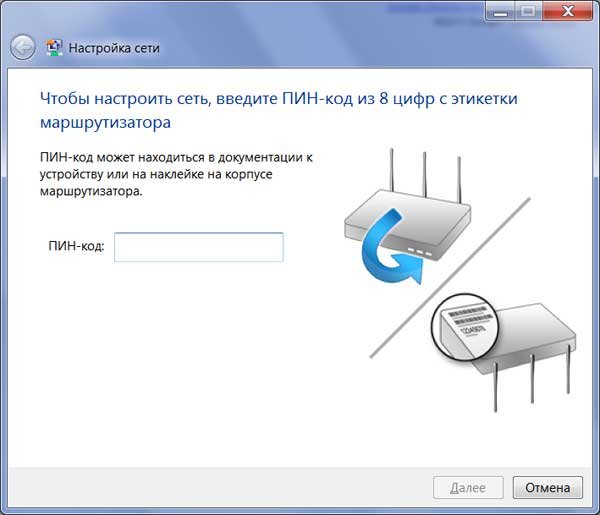

Вначале хочется рассмотреть полуавтоматическое подключение к D-LINK DAP-1350 по Wi-Fi сегменту сети, когда данное сетевое устройство находится в режиме точки доступа. При попытке такого подключения средствами операционной системы Windows 7 будет произведен запрос ПИН-кода, который указан на наклейке с техническими данными. Эта наклейка находится на поворотной ножке сетевого устройства.

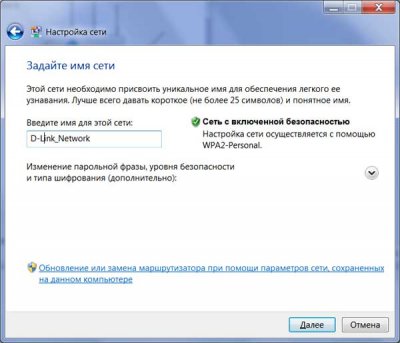

После ввода этого ПИН-кода система попросит задать название создаваемой вами сети.

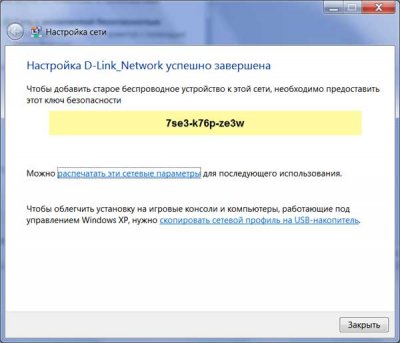

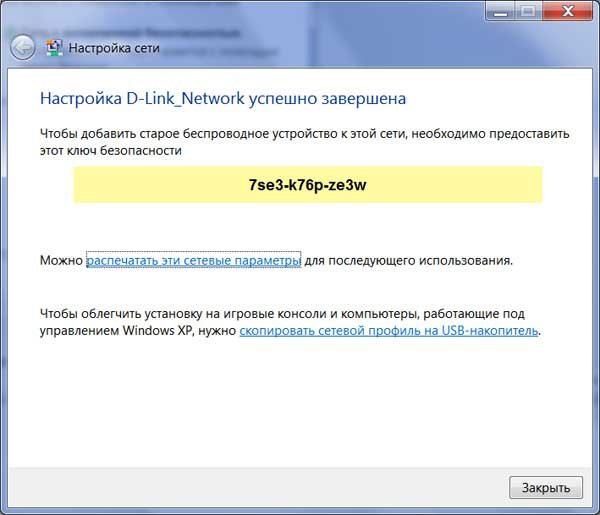

В следующем окне будет сообщен ключ к только что созданной сети. Воспользовавшись им можно подключить к ней и другие цифровые устройства по беспроводному каналу. Эта автоматическая настройка Wi-Fi сегмента беспроводной сети создана для решений, которые не смогут подсоединиться к данной точке доступа по проводной линии Fast Ethernet. После настройки D-LINK DAP-1350 Wi-Fi подключения пользователь сможет зайти на WEB-интерфейс по беспроводному каналу. Это позволит настроить своего сетевого компаньона как этого требует местный оператор доступа к интернет.

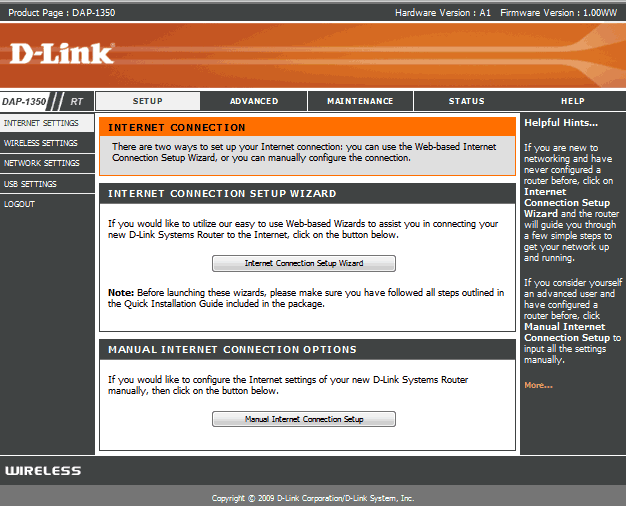

Теперь перейдем к описанию внутреннего WEB-интерфейса настройки D-LINK DAP-1350. Для получения доступа к нему пользователю понадобится подсоединиться к данной точке доступа через LAN порт или Wi-Fi соединение и набрать в любом интернет обозревателе адрес странички «192.168.0.50». После этого должно открыться окно для ввода пароля и логина доступа.

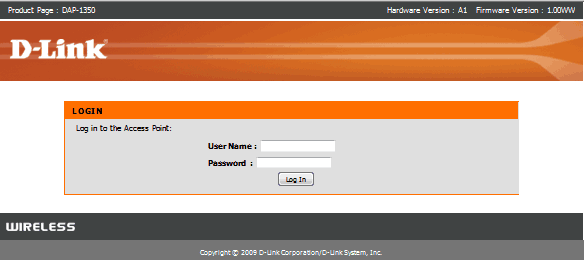

По окончанию ввода логина «admin» и пустого пароля мы попадаем на страничку пошагового алгоритма настройки. Где будет последовательно предложено настроить основные параметры сети.

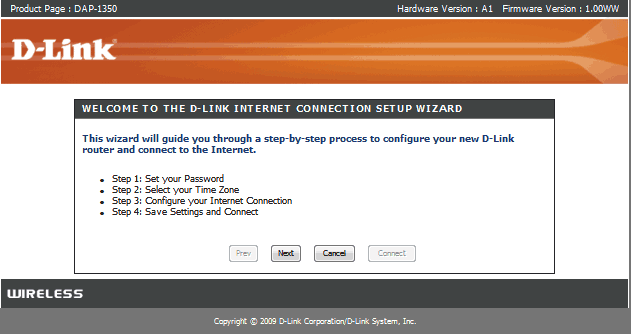

В подавляющем большинстве случаев стоит воспользоваться предложенными по умолчанию настройками, изменив лишь некоторые из них.

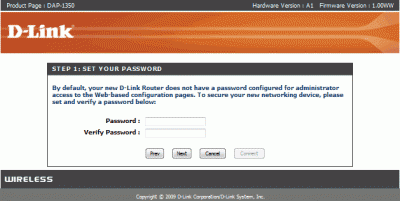

Заменяем стандартный пароль доступа к D-LINK DAP-1350 на свой уникальный. Это существенно повысит защиту канала связи от несанкционированного доступа в вашу сеть.

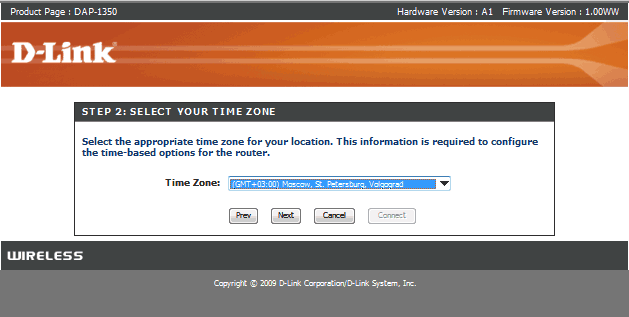

Для правильной синхронизации времени необходимо указать свой временной пояс.

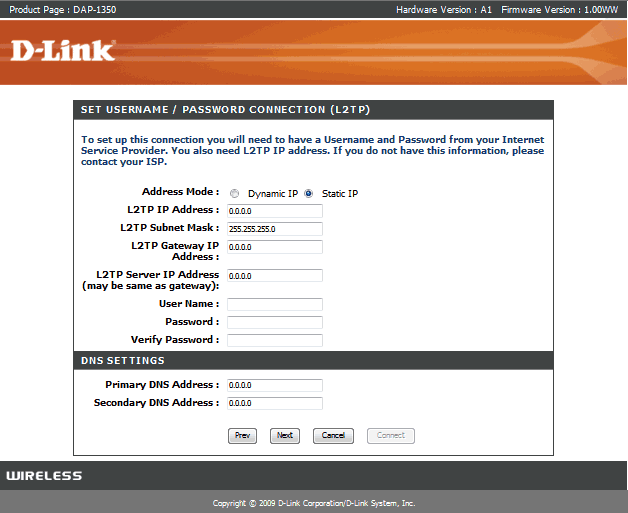

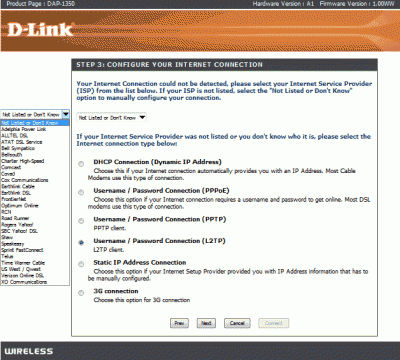

Эта страничка предоставляет богатый список вариантов подключений к различным операторам Европы, но всегда можно настроить соединение самостоятельно.

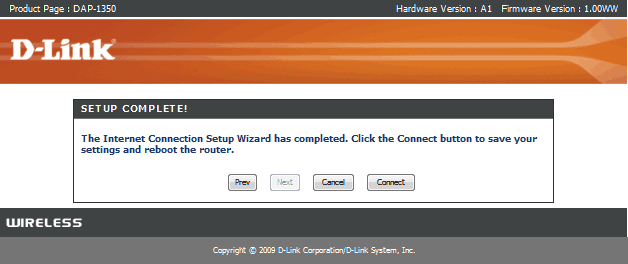

По окончанию пошагового алгоритма настройки необходимо сохранить все заданные параметры. После нажатия кнопки «Connect» настройки будут сохранены, а D-LINK DAP-1350 перезагружен для их корректного применения и функционирования.
Теперь перейдем к ручным настройкам многофункционального сетевого устройства D-LINK DAP-1350. Его основной функцией является коммутация Ethernet-сегмента сети (проводного) с оборудованием, которое работает по беспроводным каналам связи, а также организации доступа к интернет, в том числе и средствами 3G внешних модемов. Именно по этой причине основное меню настройки разделено на четыре закладки: «INTERNET SETTINGS», «WIRELESS SETTINGS», «NETWORK SETTINGS» и «USB SETTINGS».

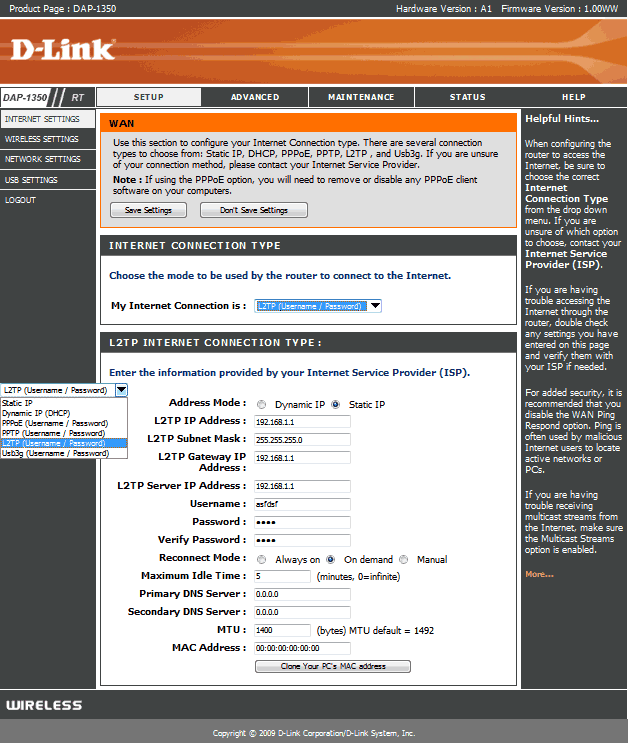

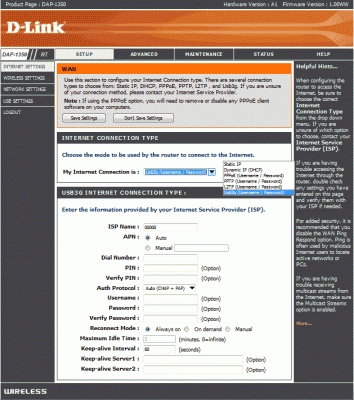

Страничка «INTERNET SETTINGS» позволяет задать в ручном режиме параметры работы подключения к провайдеру по LAN-интерфейсу, такие как: способ получения IP-адреса во внешней сети - динамически через внешний сервер DHCP или задать в ручном режиме, а также выбрать способ соединения по шифрованному каналу с провайдером связи через стандарты PPPoE, PPTP, L2TP, указать MTU размер пакетов и т. д. Есть возможность клонирования MAC-адреса или указания его вручную, если ваш провайдер ведет раздачу разрешений только по MAC-идентификации клиента. Здесь же можно выбрать подключение к провайдеру средствами 3G USB модема и указать параметры такого соединения.

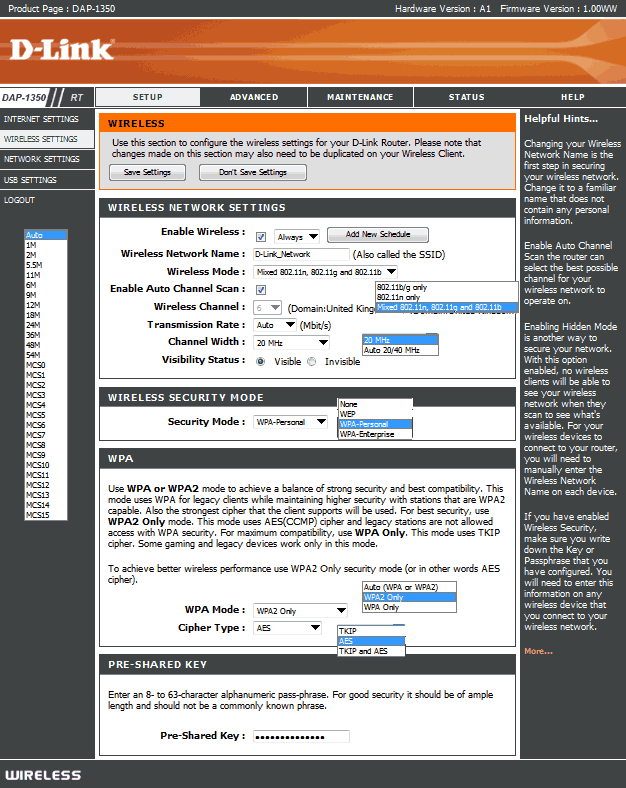

В пункте меню «WIRELESS SETTINGS» выбирается стандарт работы Wi-Fi беспроводной сети, задается имя соединения, которое будет фигурировать при подключении клиентов, можно выбрать номер канала линии точки и включить безопасный режим передачи данных по беспроводному сегменту. Здесь в ручном режиме можно выбрать метод авторизации при подключении, а так же, исходя из выбранного способа авторизации, можно задать и алгоритм шифрования радиоканала. Поддерживаемые стандарты шифрования и аутентификации указаны в таблице спецификаций, приведенной выше. Есть возможность отключения широковещательного SSID (имени сети и ее параметров входа) статуса видимости, включить дополнительные расширения спецификации, отключить/включить беспроводной канал и т.д. и т.п.
Некоторый функционал данной точки доступа, как например функция включения и отключения беспроводной сети по времени заданном в расписании, в режиме «AP Mode» является недоступным, однако при переводе данного устройства в «Router Mode» возможности его WEB-интерфейса значительно расширяются.

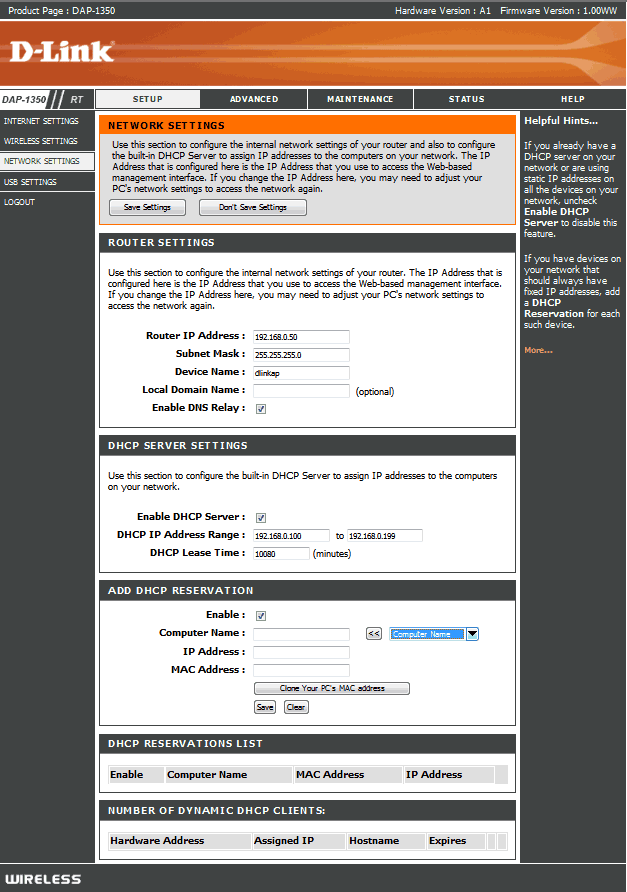

Настройки локального сегмента сети осуществляется на закладке «NETWORK SETTINGS ». Здесь можно задать IP-адрес D-LINK DAP-1350 и всесторонне настроить DHCP-сервер. Он обеспечит пользователю раздачу IP-адресов для клиентов WLAN и LAN сегментов. Есть возможность включения/выключения этого сервиса. Здесь можно установить диапазон выдаваемых адресов с учетом времени, в течение которого данные IP-адреса будут зарезервированы за получившим его клиентом (по его MAC-адресу). Есть возможность настроить статический DHCP. Внизу присутствует таблица зарезервированных IP и клиентов, воспользовавшихся динамической выдачей.
Закладка «USB SETTINGS» полностью дублирует возможности настройки подключения USB 3G модемов, которые уже встречались нам в меню «INTERNET SETTINGS».
Последним пунктом каждого списка меню стал «Logout», он позволяет корректно завершить сеанс настройки, после того как все изменения были сохранены.

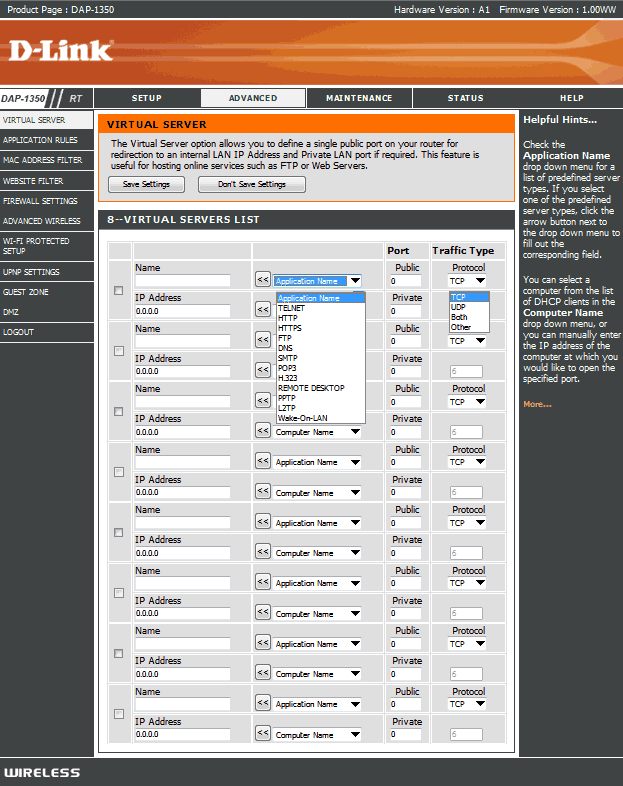

В «VIRTUAL SERVER» можно задать IP локальных машин, на которые будет «пробрасываться» определенные порты из внешнего подключения. Такая функция даст возможность реализовать любые сервера на компьютерах локальной сети, которые будут открыты по прописанным портам для внешнего трафика и подключений.

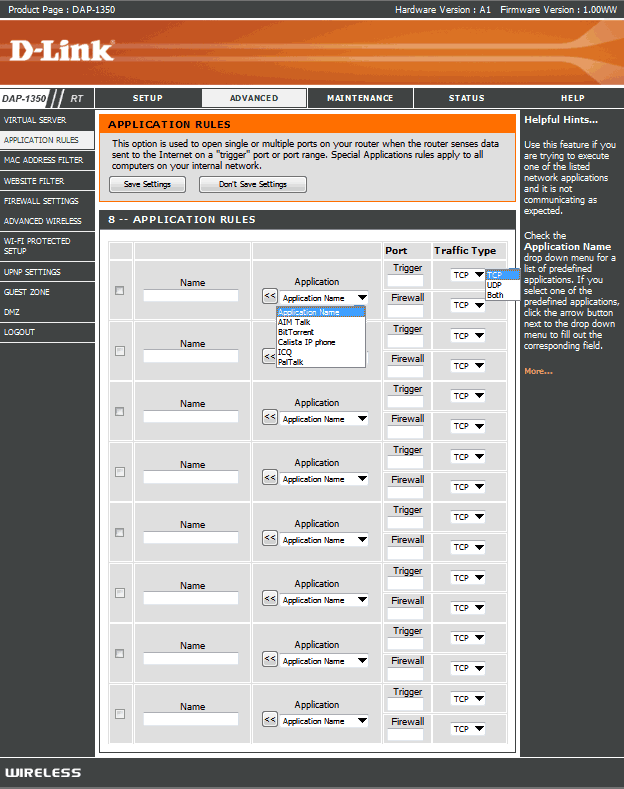

Есть возможность переопределения или подмены портов направления пакетов по приложениям.

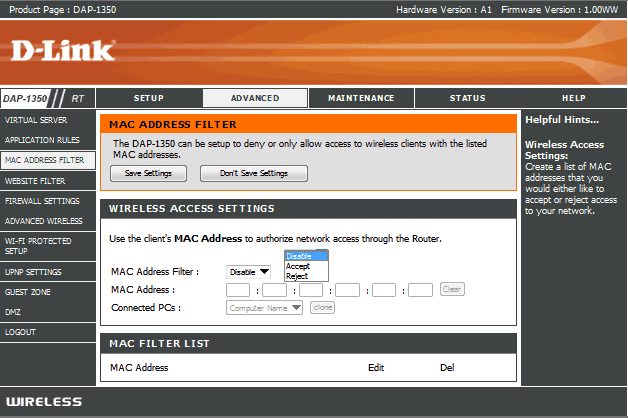

Можно включить и выбрать один из двух режимов фильтрации MAC-адреса подключающихся клиентов беспроводного сегмента сети.

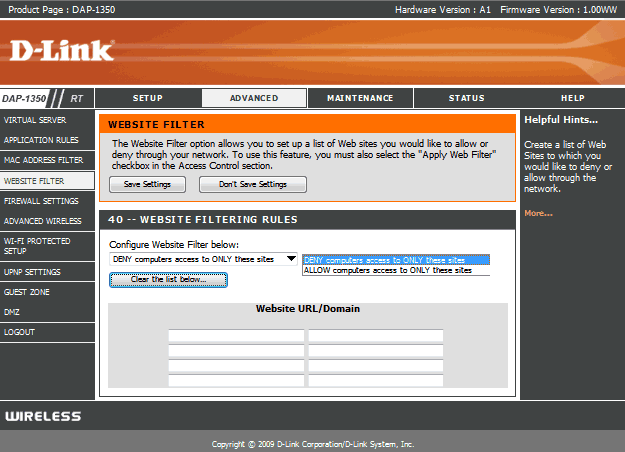

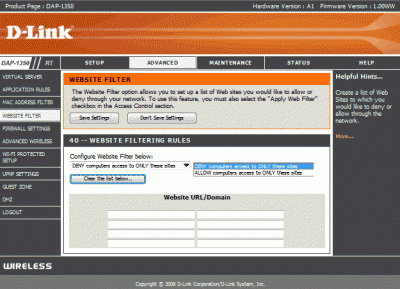

Фильтр WEB-страничек по их URL ссылкам на указанные интернет домены.

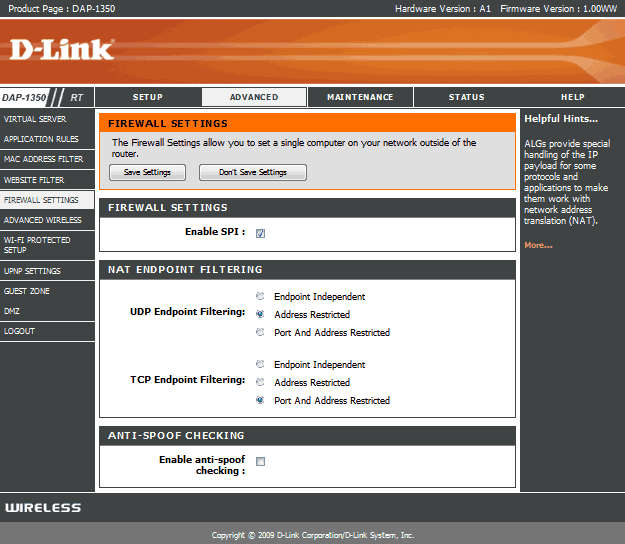

Страничка основных настроек сетевого экрана. Здесь можно включить поддержку технологии SPI (stateful packet inspection) - это функция дополнительной проверки пакетов на принадлежность существующему соединению. Чуть ниже можно задать режим работы службы NAT. Включить функцию Anti-spoof проверки.
В пункте меню «ADVANCED WIRELESS» возможно более тонко настроить параметры работы беспроводного сегмента сети. Здесь можно задать интенсивность радиоизлучения, длину пакетов передачи и используемые для Wi-Fi сети спецификации работы.

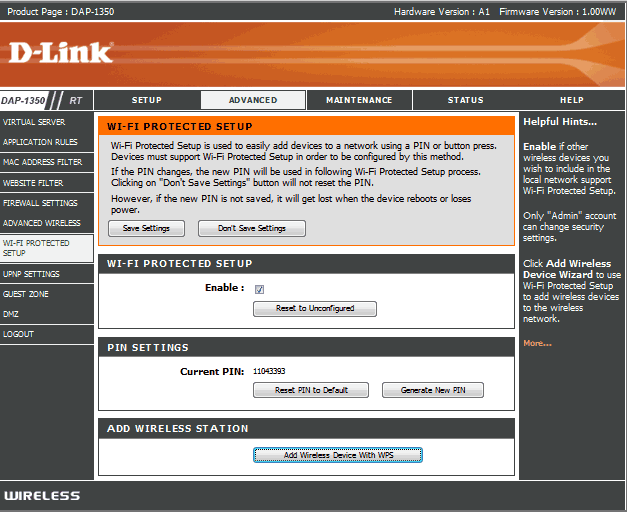

Страничка настройки фирменной технологии WPS быстрой (автоматической) настройки беспроводной сети. Это позволяет быстро по одному нажатию на кнопку, которая расположена возле USB разъема маршрутизатора, подключить клиента по зашифрованному беспроводному каналу.

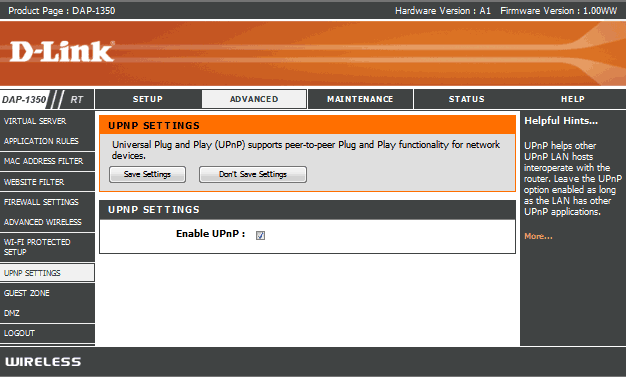

Страничка включения UPnP (Universal Plug and Play). Эта архитектура одноранговых соединений между персональными компьютерами и интеллектуальными устройствами, установленными, например, дома, что обеспечивает автоматическое подключение подобных устройств друг к другу и их совместную работу в сетевой среде, в результате чего сеть становится доступной большему числу людей.

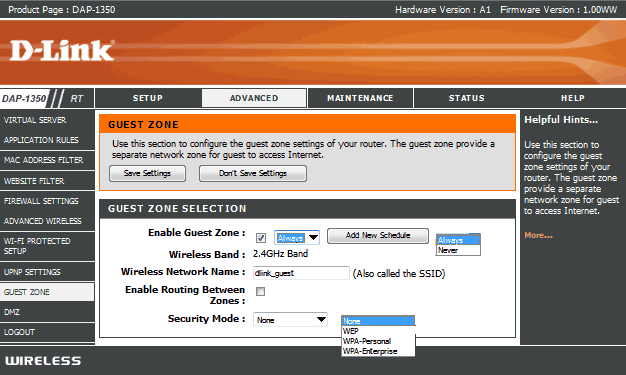

Функционал модели D-LINK DAP-1350 «GUEST ZONE» позволяет создать отдельную Wi-Fi зону беспроводного сегмента сети для подключения клиентов с малым уровнем доверия с точки зрения безопасности. Это обеспечит им доступ только к интернету, минуя вашу локальную сеть. Очень удобная функция для кратковременного подключения большого числа временных клиентов беспроводной сети.

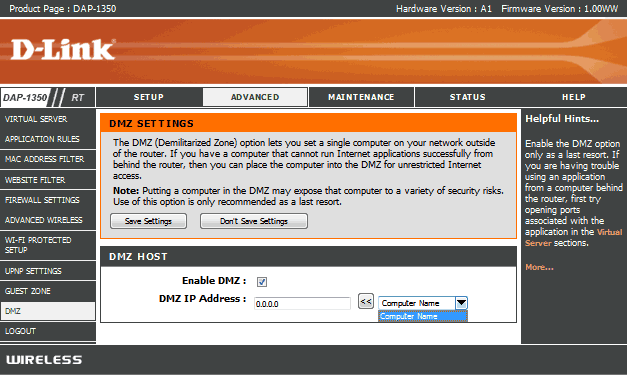

Есть возможность установить в пункте «DMZ SETTINGS» IP адрес локальной станции, которая будет получать все пакеты, пришедшие на любой порт маршрутизатора. Значит, для внешнего клиента именно она будет иметь назначенный на LAN-интерфейс IP-адрес и полностью реагировать на все его запросы.

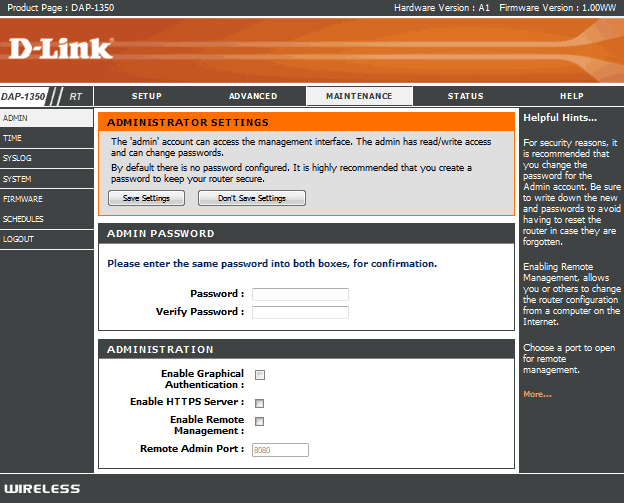

Есть возможность изменить пароль для входа в WEB-интерфейс с целью администрирования (логин admin), а также вписать сетевое имя точки доступа, разрешить/запретить доступ на управление через WEB-интерфейс по определенному IP.

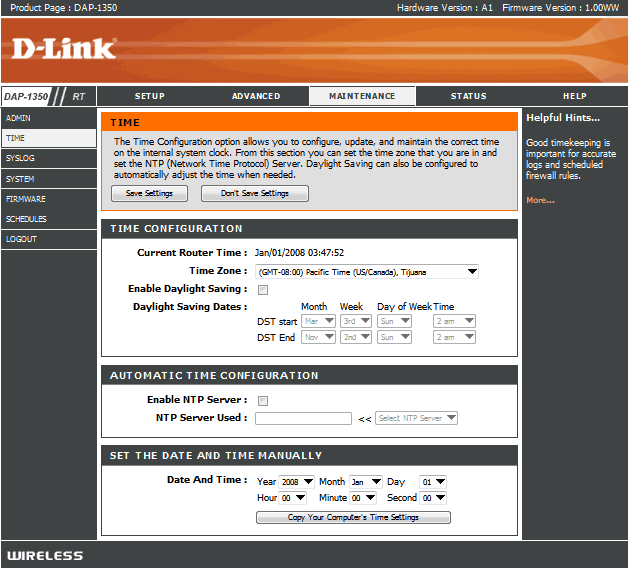

Страница установок системного времени с заданием часового пояса с возможностями получать время с внешних NTP-серверов.

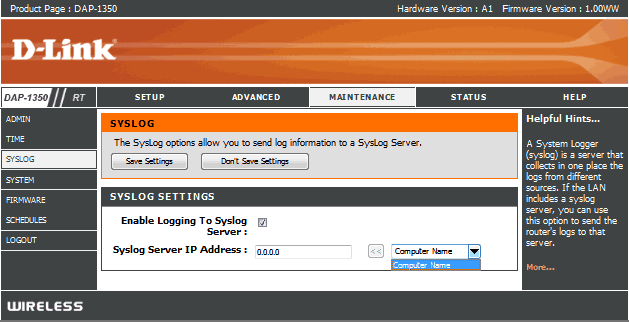

Есть система ведения системного журнала с возможностями отсылки его на внешний сервер.

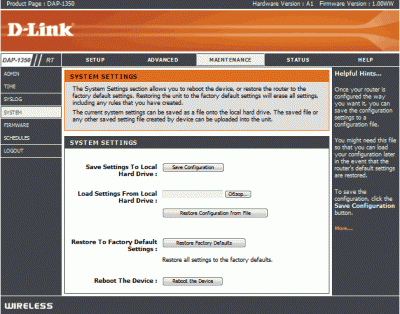

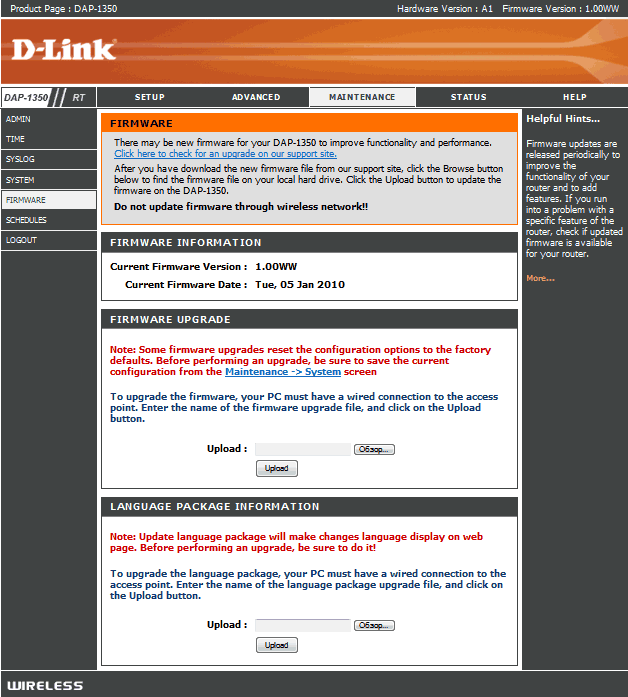

Здесь находится функционал сохранения текущих настроек на компьютер пользователя и восстановление настроек из сохраненного файла, обновления прошивки, ручной перезагрузки точки доступа и восстановления заводских настроек.

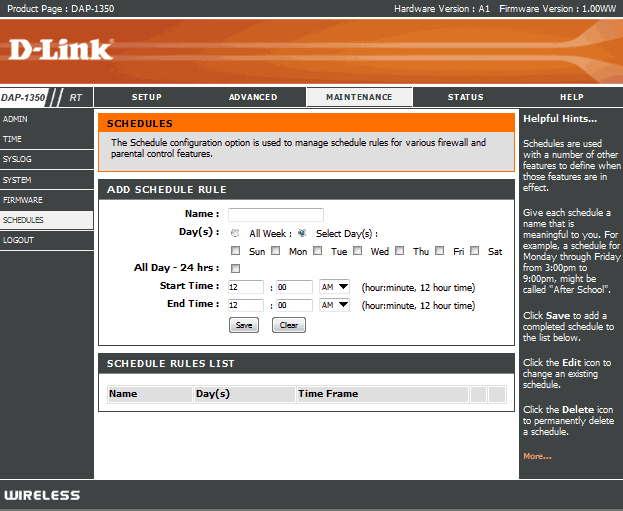

Под различные функции данного устройства можно установить временные интервалы их выполнения. Список таких заданий находится на вышеприведенной страничке.

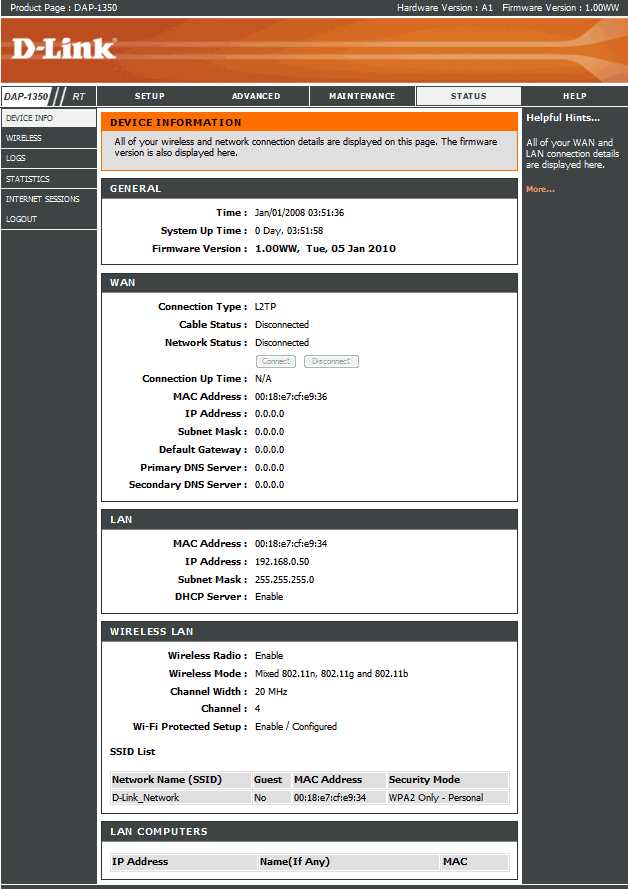

На этой закладке можно проанализировать статус и настройки всех основных интерфейсов D-LINK DAP-1350, что позволяет оценить все его основные параметры.

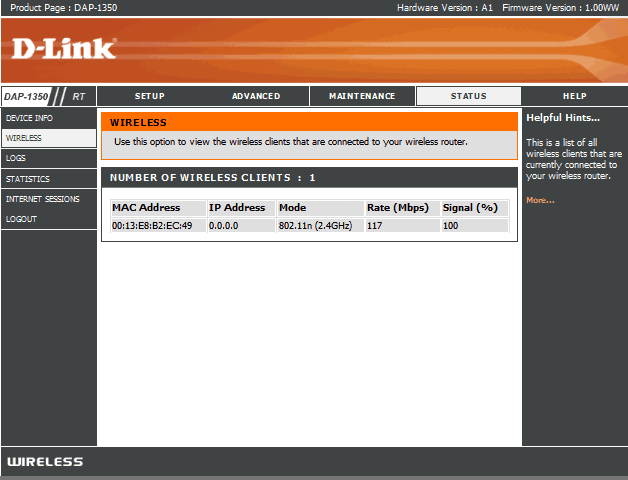

Есть и статистика работы беспроводного сегмента сети, оповещающая о подключившихся к точке доступа клиентах и их активности.
Страничка вывода системного журнала с небольшой системой фильтрации.
Страничка нагрузок и статистика ошибок по интерфейсам точки доступа.

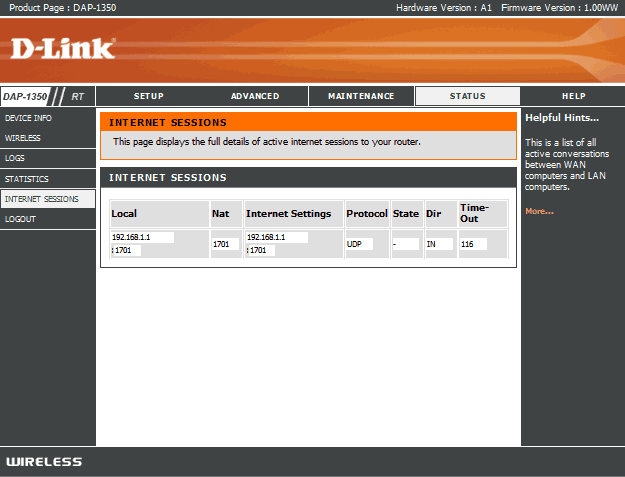

Здесь можно увидеть список сессий соединений к интернету.

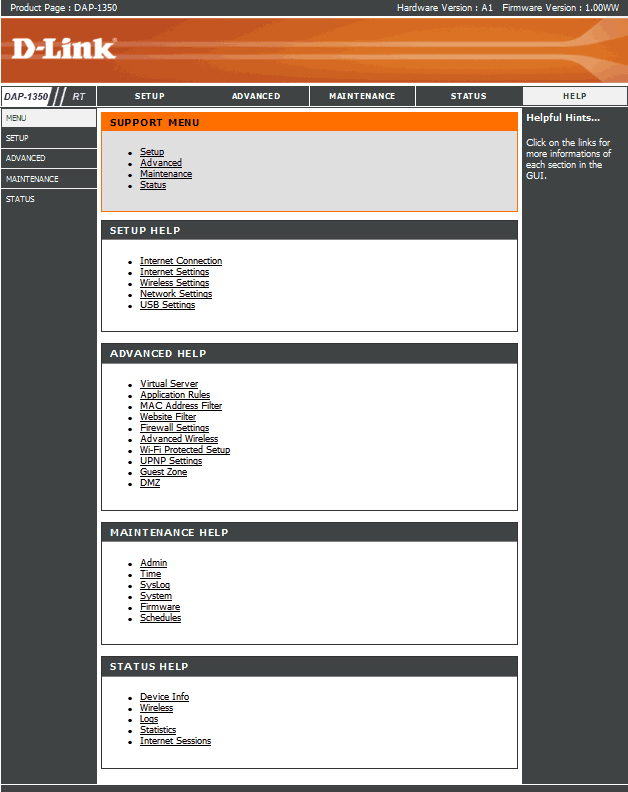

Сетевое решение D-LINK DAP-1350 может похвастаться подробной помощью по каждой функции, выделенной в отдельный раздел «HELP».
Можно похвалить инженеров компании D-LINK за достаточно разнообразный функционал данного сетевого помощника. Они смогли оснастить эту миниатюрную точку доступа полноценным функционалом маршрутизатор и даже режимом работы клиента Wi-Fi сегмента сети. Конечно, если сравнивать D-LINK DAP-1350 с полноценными маршрутизаторами от этого же производителя, то его функционал немного уступает им по своим возможностям. Здесь не столь гибкий в настройке сетевой экран и нет статической маршрутизации, а также относительно небольшой набор административного функционала. Однако у этой модели есть возможность работы в режиме клиента, что редко встречается среди сетевых маршрутизаторов компании D-LINK. Еще одной уникальной функцией станет возможность создание второй гостевой Wi-Fi сети, что дает возможность подключать пользователей без возможности доступа в вашу основную Wi-Fi сеть. Отдельным преимуществом D-LINK DAP-1350 должны стать его возможности быстрой настройки. В большинстве случаев все можно сделать переключателем на корпусе, который выбирает режим работы точка доступа, маршрутизатор или клиент и кнопкой настройки Wi-Fi сети. При правильной настройке оборудования со стороны оператора интернет все настройки D-LINK DAP-1350 должен получить автоматически, при этом будет создан именно защищенный беспроводной канал связи.
