Обзор коммутатора ASUS WL-330N3G
Описание
Мир коммуникаций и постоянного соединения с всемирной сетью интернет уже давно стал неотъемлемой составляющей жизни современного человека. Однако не всегда доступ к ней имеет достаточную универсальность подключения. Также часто возникает необходимость нескольким ПК или гаджетам выйти в интернет через один 3G модем или по одной линии Ethernet сети провайдера. Как организовать в машине маленькую локальную сеть с общим подключением к всемирной паутине? Со всеми этими задачами могут с легкостью справиться многофункциональные маршрутизаторы. Однако большинство таких сетевых устройств имеют и значительные размеры, что существенно уменьшает их практичность при использовании в режиме путешествий и деловых поездок.
Универсальный маршрутизатор ASUS WL-330N3G, является, пожалуй, самым миниатюрным из встречавшихся нам устройств с таким богатым функционалом. Даже относительно компактное решение D-Link DAP-1350, со схожими возможностями, фактически, имеет в два раза большие габариты.
Точка доступа и маршрутизатор ASUS WL-330N3G, обладает значительной производительностью до 150 Мбит/с по беспроводному сегменту сети, а также обширными возможностями, список которых мы постарались поместить в одну общую таблицу технических характеристик.
Характеристики
Производитель: ASUS
Модель: WL-330N3G
LAN / WAN
Тип: Fast Ethernet
Количество портов: 1
Auto MDI/MDI-X: да
Фиксированный IP: да
Динамический IP: да
PPPoE: да
PPTP: да
L2TP: да
IPSec: нет
BigPond Cable: нет
Возможность задания в ручную MAC: да
Возможность задания размера MTU вручную: да
Дополнительные разъемы расширения
USB 2.0: да
WLAN
Антена
Количество: 1 (2,6 dBi)
Тип: встроенная
Возможность замены антенны/тип коннектора: нет
Принудительное задание номера рабочей антенны: нет
Частоты работы, ГГц: 2,4 - 2,4835
Поддерживаемые стандарты и скорости
IEEE 802.11n: BPSK, QPSK, 16QAM; 64QAM с OFDM (до 150 Мбит/с)
IEEE 802.11g: BPSK, QPSK, 16QAM, 64QAM с OFDM: 54, 48, 36, 18, 12, 11, 9, 6 Мбит/с
IEEE 802.11b: CCK (11 Мбит/с, 5,5 Мбит/с); DQPSK (2 Мбит/с), DSSS; DBPSK (1 Мбит/с)
Регион/Кол-во каналов: + FCC: 11; + ETSI (Europe): 13; Japan: 14
Расширения протокола: -
Возможность ручного задания скорости: да
Выходная мощность, дБм
(максимальная?): -
802.11n @150Мбит/с: -
802.11g @54Мбит/с: -
802.11b @11Мбит/с: -
Чувствительность приемника, дБм
802.11n @150Мбит/с: -
802.11g @54Мбит/с: -
802.11b @11Мбит/с: -
Работа с другой AP
Поддержка WDS (мост): нет
Поддержка AP: да
Поддержка Router: да
Возможность работы в режиме клиента: да
Wireless repeater (повторитель): да
Безопасность
Блокировка широковещательного SSID: да
Привязка к MAC адресам: да
WEP: да, до 128 бит
WPA-Personal: да
WPA2-Personal: да
WPA -Auto-Personal: да
WPA-Enterprise: нет
WPA2-Enterprise: нет
802.1x (через Radius): нет
Возможности прошивки
Администрирование
Задание пароля на пользователя admin: да
Возможность изменения добавления Login: нет
Управление через WAN по заданному IP&port: нет
WEB-интерфейс: да
WEB-интерфейс через SSL: нет
Собственная утилита: да
Telnet: нет
SSH: нет
COM-порт: нет
SNMP: нет
Возможность сохранения и загрузки конфигурации: да
Встроенный DHCP сервер: да
Статический DHCP по MAC: да
Поддержка UPnP: да
Протоколы поддерживаемые WAN
Режим работы обычного свича для LAN и WLAN интерфейсов: да
NAT
one-to-many NAT (стандартный): да
one-to-one NAT: нет
Возможность отключения NAT (работа в режиме роутера): да
Возможность работы в режиме моста: нет
VPN pass through
IPSec: -
PPTP: -
PPPoE: -
L2TP: -
Traffic shaping (ограничение трафика): -
DNS
Встроенный DNS-сервер (dns-relay): да
Поддержка динамического DNS: да
Часы
Синхронизация часов: да
Задание времени вручную: да
Утилиты
ICMP ping: нет
Traceroute: нет
Resolving: нет
Ведение лога
Логирование исполнения правил файрвола: нет
Логирование Wireless: да
Логирование DHCP Leases: да
Логирование Port Forwarding: да
Логирование System Log: да
Хранение внутри устройства: да
Хранение на внешнем Syslog сервере: да
Отправка на email: нет
Роутинг (маршрутизация)
Статический (задание записей вручную): да
Наличие и возможности встроенных фильтров и файрвола
Возможности SPI (Stateful Packet Inspection)
Поддержка SPI (Stateful Packet Inspection): нет
Возможность использования SPI в правилах: нет
Наличие фильтров/файрвола
на WLAN-WAN сегменте, ограничение доступа в интернет: да
Поддерживаемые типы фильтров
С учетом SPI: нет
По MAC адресу: да
По source IP адресу: да
По destination IP адресу: да
По протоколу: да
По source порту: да
По destination порту: да
Привязка ко времени: да
По приложению: да
По URL: да
По домену: нет
По слову: нет
Работа со службами списков
URL для блокировки: нет
Типы действий
allow: да
deny: да
log: нет
Виртуальные сервера
Возможность создания: да
С возможностью включения/откл. по времени, дню недели: нет
Задания различных public/private портов для виртуального сервера: да
Возможность задания DMZ: да
Возможность задания DMZ трафика на уровне портов: да
Питание
Тип БП: внешний, 5VAC, 2 A
Поддержка 802.1af (PoE): нет
Дополнительная информация
Подключение внешнего USB 3G модема: Да, модели можно узнать здесь.
Подключение WEB камеры (видеонаблюдение): нет
Подключение внешних накопителей.: нет
Подключение USB принтера: нет
Версия прошивки: 9.0.1.7J
Размеры, мм.: 90 x 38,9 x 12,8
Вес, г.: -
Характеристики были составлены в первую очередь по фактическим возможностям встроенного WEB-интерфейса модели ASUS WL-330N3G и частично из данных, которые представлены на сайте производителя.
Комплектация
Для обеспечения максимальной универсальности подключения мобильного беспроводного маршрутизатора, инженеры компании ASUS добавили в комплект поставки массу вспомогательных элементов. Комплектация модели ASUS WL-330N3G имеет всё для быстрого старта и использования данного решения.

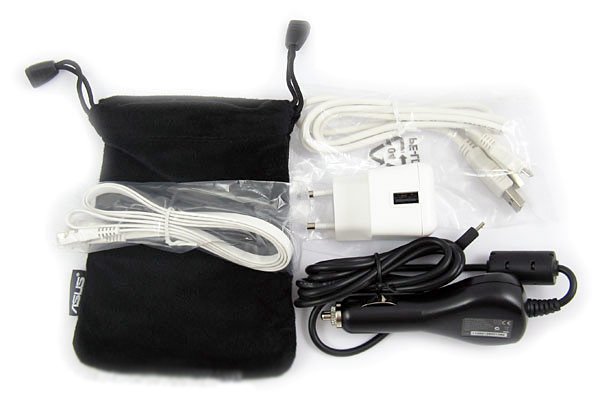

В комплекте присутствуют:
- CD-диск с документацией;
- Руководство пользователя на русском языке (краткая инструкция по установке и обслуживающему программному обеспечению на английском языке);
- Черный чехол;

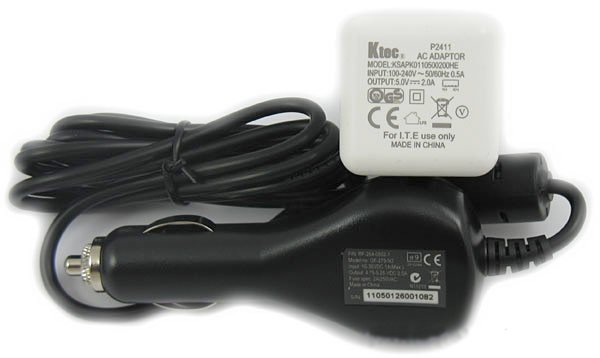

- Блок питания от внешней сети с USB-разъемом для подключения устройства;
- Кабель питания от бортовой сети машины;
- Кабель питания от USB-разъема;
- Кабель подключения к Ethernet-резетке.
- Вся комплектация вместе с ASUS WL-330N3G легко улаживается в один черный чехол, что делает такой набор достаточно компактным и мобильным.
Помимо черного чехла, из особенностей комплектации можно отметить провод питания от USB-разъема, который подключается к компьютеру или ноутбуку через два USB. Это увеличит стабильность питания и повысит надежность беспроводной связи. Третьей особенностью станет конструкция блока питания. Он имеет на корпусе USB-разъем, что позволяет использовать все тот же USB-кабель. Также отметим наличие в комплекте достаточно редкого для беспроводных маршрутизаторов кабеля подключения к бортовой сети машины.
Набор дополнительной комплектации оставляет положительное общее впечатление, что позволит говорить о ASUS WL-330N3G как о максимально продуманном и универсальном решении.
Мобильный беспроводной маршрутизатор и Wi-Fi точка доступа ASUS WL-330N3G
Модель ASUS WL-330N3G имеет белоснежный глянцевый корпус. Вдоль всей его длины проходит узкая змейка вентиляционных отверстий. В левом нижнем углу имеется надпись «3G MOBILE Wireless Router», а в противоположном углу крупно написано «ASUS». Корпус имеет прямоугольную форму, края немного закруглены, а возле разъема подключения Ethernet-провода есть небольшое скругленное утолщение. Его наличие связано с относительно габаритными размерами разъема RJ-45, который имеет большую высоту, чем ширина корпуса ASUS WL-330N3G.
Компактность корпуса у этой модели, неоспоримо весомое её преимущество над конкурентами. Но саму глянцевую поверхность пластикового корпуса нельзя назвать практичной, на ней будут видны отпечатки пальцев и со временем появятся заметные царапины. В остальном, корпус выглядит красиво и качественно, а в сочетании с продуманной двухцветной индикацией режимов работы, мобильный беспроводной маршрутизатор станет интересным и стильным дополнением обстановки вашего рабочего места.

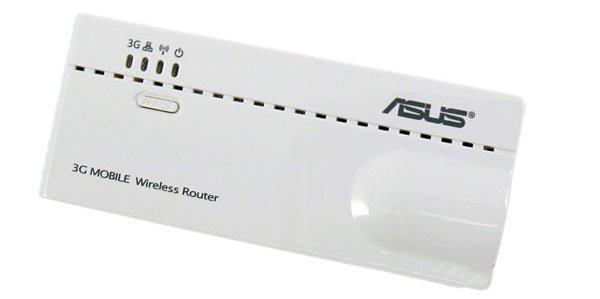

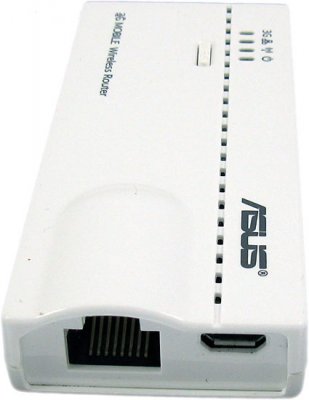

На лицевой стороне корпуса имеется четыре индикатора работы и кнопка «WPS» быстрой настройки беспроводной сети. Первый «питание» горит красным в момент загрузки данного устройства, а при переходе в штатный рабочий режим он загорается синим цветом. Еще два синих индикатора сигнализируют об активности Fast Ethernet и беспроводного Wi-Fi сегментов сети, последний «3G» говорит о режимах работы подключенного 3G-модема. Синее и красное свечение индикаторов не раздражает, но оно хорошо заметно даже в светлое время суток. Вся выводимая здесь индикация о рабочих состояниях ASUS WL-330N3G будет достаточно простой для понимания среднестатистического пользователя.
Мобильный беспроводной маршрутизатор ASUS WL-330N3G оснащен технологией WPS. Она присутствует в большинстве других аналогичных устройств, которые производит компания ASUS, и обеспечивает пользователю быструю настройку защищенного беспроводного соединения в несколько кликов мыши через дополнительно установленное на ваш компьютер программное обеспечение и кнопку (WPS) на корпусе устройства.

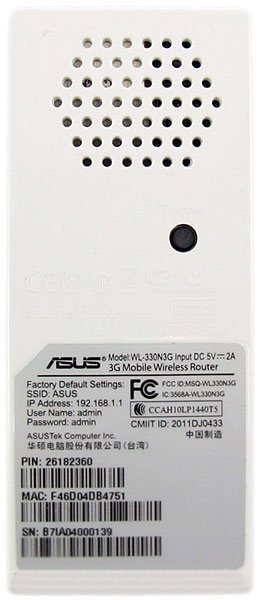

С другой стороны корпуса имеется достаточно большой массив вентиляционных отверстий. Скорее всего, в этой части устройства находятся самые горячие элементы платы. Здесь же, но чуть ниже, имеется кнопка «RESET» для перезагрузки и сброса к заводским настройкам. В самом низу присутствует наклейка с подробной заводской информацией о данной модели: её серийный номер, название и т.д.

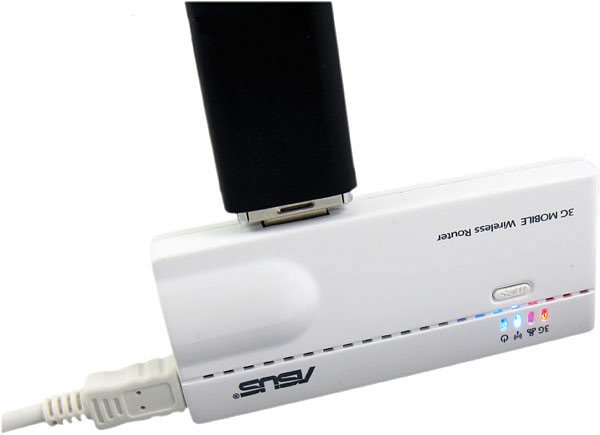

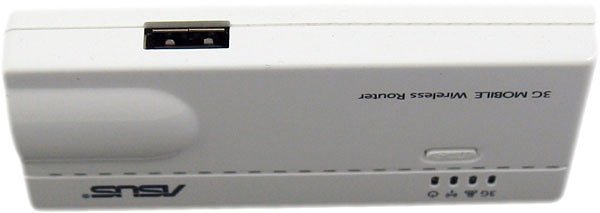

На одной из боковых сторон имеется разъем USB, к которому можно подключить 3G USB-адаптера. Список поддерживаемых 3G USB-адаптеров довольно обширен.

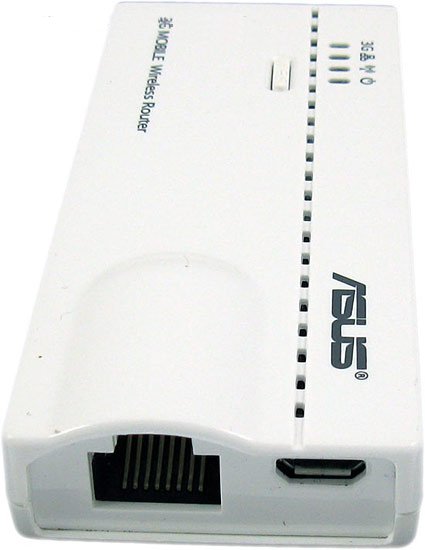

Самой загруженной функционально у модели ASUS WL-330N3G стала её тыльная сторона. Здесь расположен разъем micro-USB подключения питания и порт RJ-45 сети Fast Ethernet. При выполнении ASUS WL-330N3G функций точки доступа или маршрутизатора к Fast Ethernet порту нужно подключить ваш домашний маршрутизатор или сетевое устройство, которое обеспечивает маршрутизацию и доступ в интернет. В случае режима работы Wi-Fi-адаптером, к данному Fast Ethernet порту необходимо подключить линию от вашего ПК или ноутбука. При настройке клиентом беспроводной сети или повторителем можно обойтись одним Wi-Fi-интерфейсом данного мобильного маршрутизатора. Рабочее состояние 3G интернет маршрутизатора позволяет подключать к ASUS WL-330N3G как FastEthernet так и Wi-Fi клиентов сети.
Производителя можно похвалить за расположение всех проводных разъемов с одной стороны. Это обеспечивает простоту подключения данного сетевого устройства и максимально удобное его расположение на рабочем месте.
Обзор коммутатора ASUS WL-330N3G
Легкая настройка является одной из самых важных особенностей модели ASUS WL-330N3G. Однако в отличие от реализованного у D-Link DAP-1350 ручного переключения режимов, здесь инженеры компании ASUS взяли за основу более гибкий WEB-интерфейс. Сделав на первой странице «приветствия» шесть кнопок с визуализированным описанием автоматически настраиваемых режимов работы.

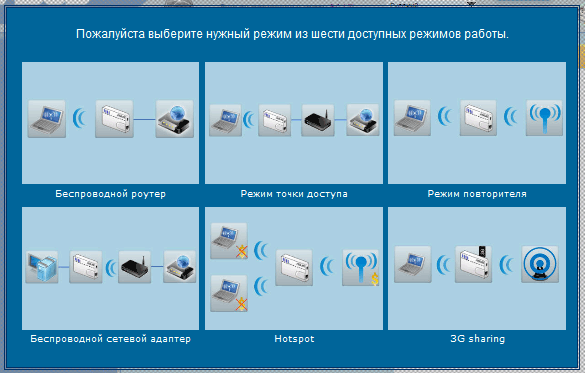

Здесь представлены кнопки переключения в режим маршрутизатора, точки доступа, универсального повторителя, Ethernet - Wi-Fi-адаптера, беспроводного клиента и 3G интернет маршрутизатора.
Все эти предустановленные настройки маршрутизатора позволят легко и быстро подготовить его для работы, но всегда есть вариант более гибкой настройки через функционально богатый WEB-интерфейс модели ASUS WL-330N3G.
На закладке «Беспроводной роутер» разместились все первоочередные настройки, необходимые для стандартной конфигурации маршрутизатора малой сети. В правом верхнем углу вас всегда поправит интерактивный помощник. Он укажет, что сделано не так.

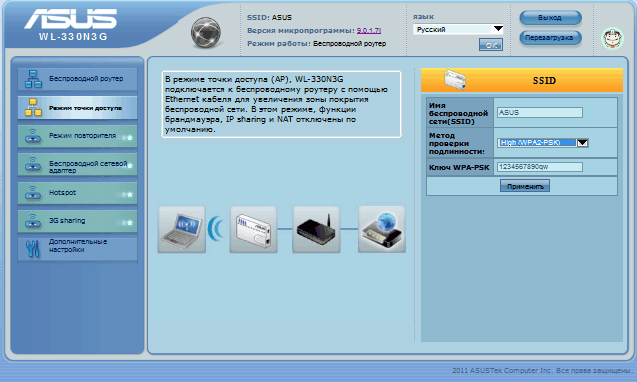

Режим точки доступа подразумевает простую коммутацию Wi-Fi оборудования с устройствами Ethernet-сети.

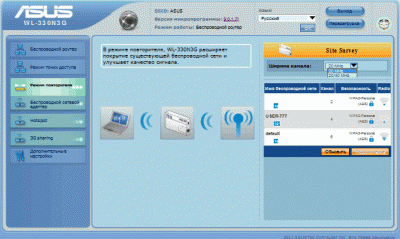

В режиме повторителя ASUS WL-330N3G выполняет роль усилителя сигнала, как бы, продлевая зону действия Wi-Fi сети, которая организована другим маршрутизатором.

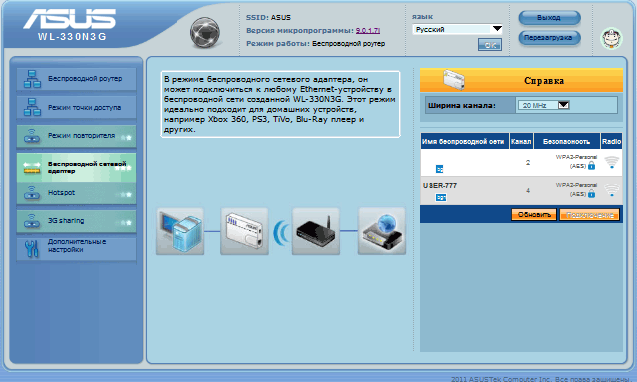

Беспроводной сетевой адаптер позволяет вам подключить оборудование с Ethernet-портом к беспроводной сети Wi-Fi.

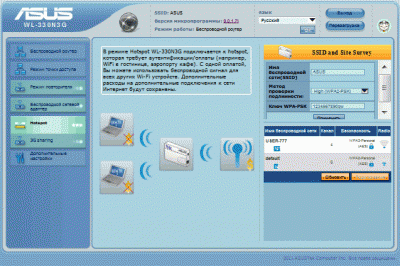

Режим Hotspot поможет пользователю сэкономить деньги. Он позволяет подключить через одно платное Wi-Fi-соединение несколько клиентов, которые между собой будут передавать данные совершенно бесплатно и подключаться к сети интернет через одну общую беспроводную линию связи.

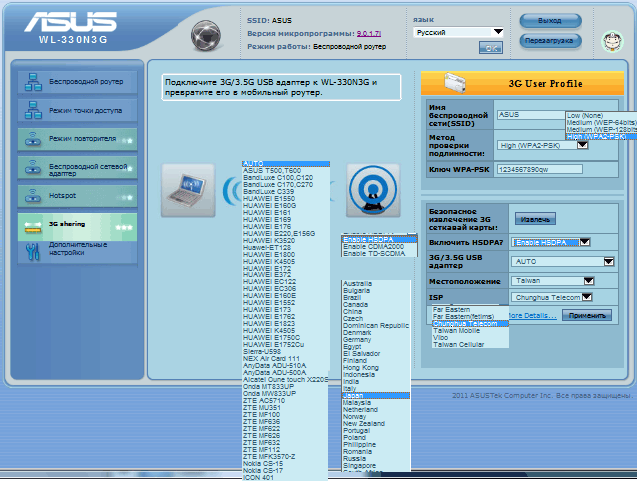

Одной из достаточно уникальных особенностей данной модели является возможность подключения к ней USB 3G-модема, для организации связи средствами сотовых сетей. Это может быть как основной канал интернет, так и резервный. Самое главное, что здесь есть возможность выбора типа используемого модема и его модели.

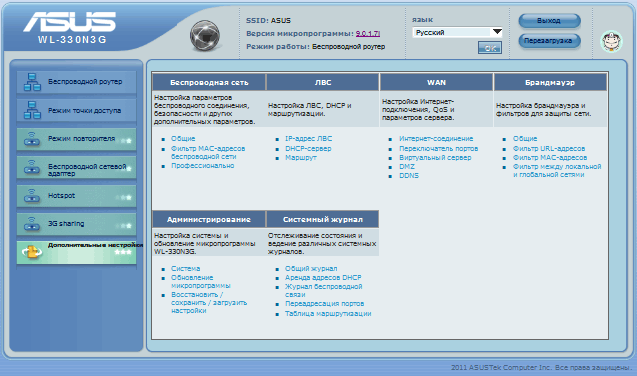

В окне «Дополнительные настройки» представлено дерево всех настроек данной модели. Через него очень удобно искать необходимые вам опции. Все эти хитрости должны помочь даже неискушенному в сетевых технологиях пользователю качественно и легко настроить данную модель на оптимальную работу в любом из поддерживаемых ею режимов.
Самыми гибкими и функциональными для создания конфигурации обозреваемого маршрутизатора стали остальные пункты этого же WEB-интерфейса, выполненные довольно продуманно и удобно.

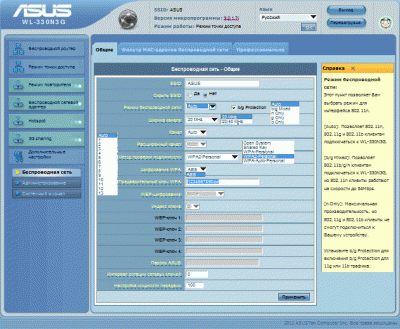

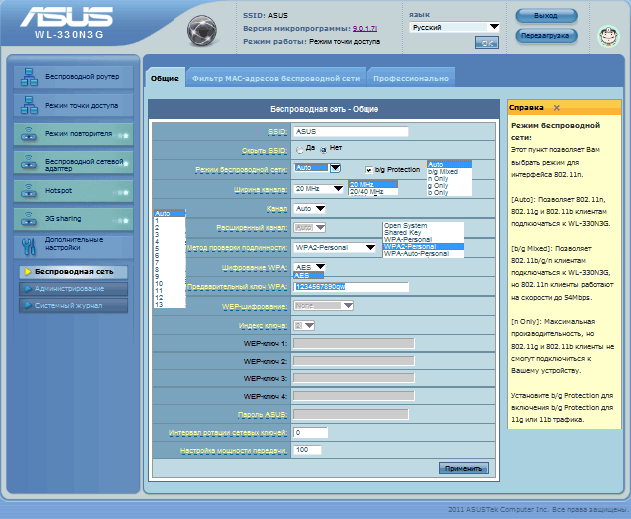

В пункте меню «Беспроводная - Общие» можно задать имя соединения, фигурирующее как название сети при подключении к ней, установить номер канала, к которому могут подключаться клиенты, режим работы Wi-Fi интерфейса (Auto, Big Mixed, n Only, g Only, b Only) и метод авторизации таких подключений. Исходя из выбранного способа авторизации задается метод шифрования радиоканала. Поддерживаемые стандарты шифрования и аутентификации указаны в таблице спецификаций, которая приведена выше.

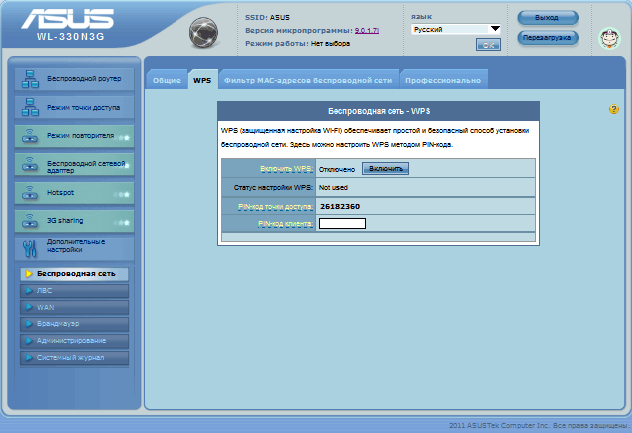

Страничка, отвечающая за включение/отключение технологии WPS, позволяет настроить защищенную беспроводную сеть за считанные минуты.

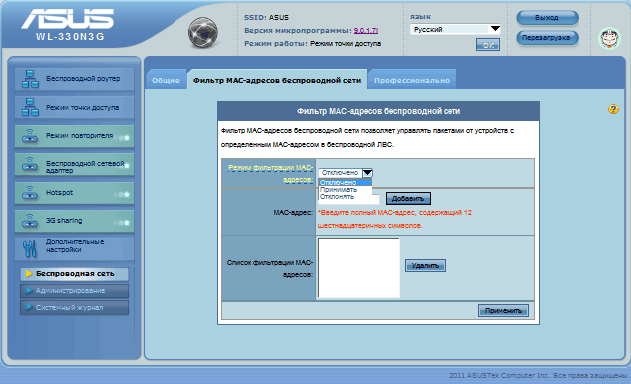

«Фильтр МАС-адресов беспроводной сети» позволит задать список физических адресов устройств клиентов, которым разрешен или запрещен доступ к данному маршрутизатору.

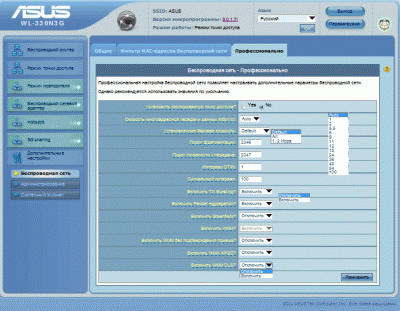

На страничке «Беспроводная сеть – Профессионально» производитель максимально полно обеспечил настройки сети Wi-Fi: принудительное задание скорости соединения, тайминги сигнала, режимы работы и др.

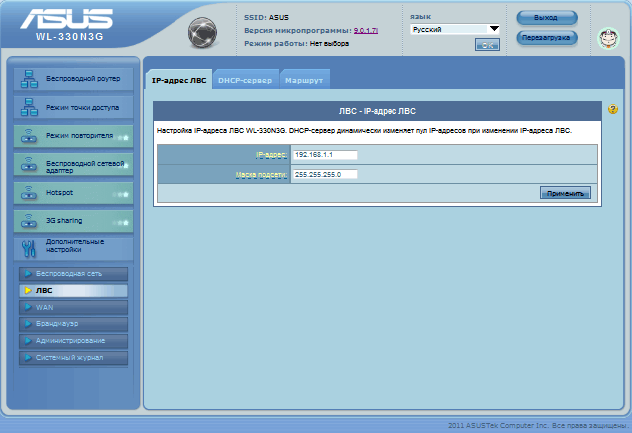

В соответствующие поля можно задать IP-адрес и маску локальной сети.

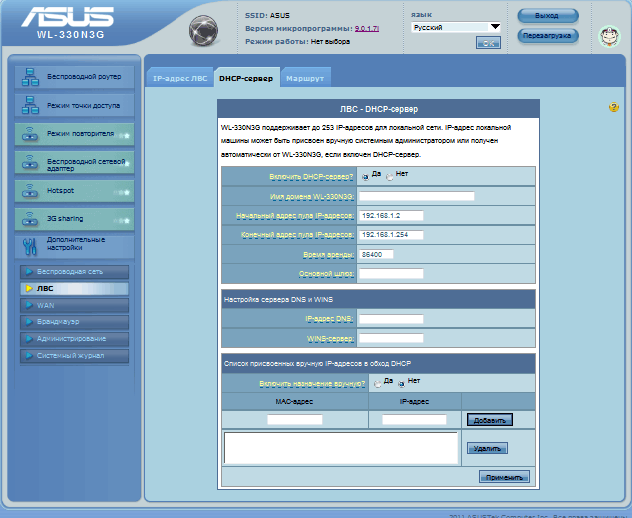

DHCP-сервер получил все стандартные возможности настроек такого сервиса. Здесь есть возможность задания ассоциации выдаваемых IP с MAC-адресами подключающихся клиентов.
Вполне стандартные возможности IP-маршрутизации могут обеспечить настройки страницы «ЛВС – Маршрут».
«WAN – Интернет-соединение» это одна из основополагающих страничек настроек данного маршрутизатора. Здесь размещены полные настройки соединения через WAN-интерфейс: начиная от задания способа получения IP-адреса (статически или динамически) и заканчивая возможностью настройки на входящем интерфейсе маршрутизатора PPPoE, L2TP или PPTP варианта VPN-клиента соединения.

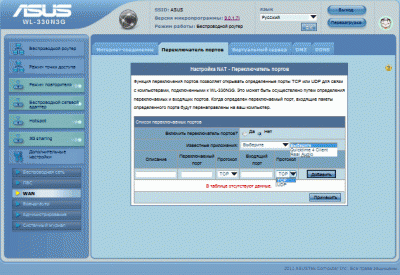

Закладка «Настройки NAT – переключатель портов» позволяет задать список портов для входящих пакетов с соответствующим им перенаправлением на другие локальные порты.

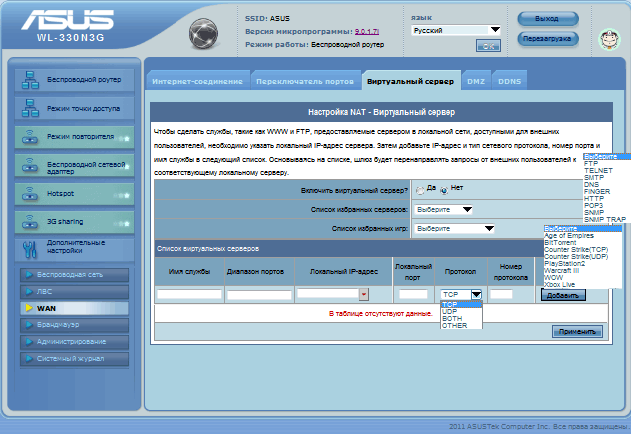

Возможно, очень полезной страничкой WEB-интерфейса может оказаться «Настройки NAT – Виртуальный сервер» - с помощью настроек этой закладки можно организовать защищенный доступ к различного предназначения серверам локальной сети (HTTP, FTP, DNS и любым другим сервисам). Любое их количество будет псевдозаменено для внешних пользователей одним виртуальным сервером, настроенным на данном маршрутизаторе, который перенаправляет все запросы на указанные в списке направления.

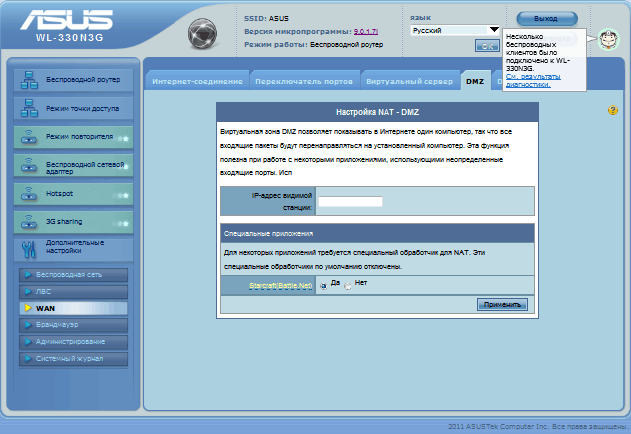

В закладке «Настройки NAT – DMZ» предусмотрена более простая процедура создания виртуального сервера, находящегося в локальной сети. Маршрутизатор переводится в режим «переброса» всех пакетов на определенную (одну) машину сети, выполняющую функции необходимого сервера для внешних запросов.

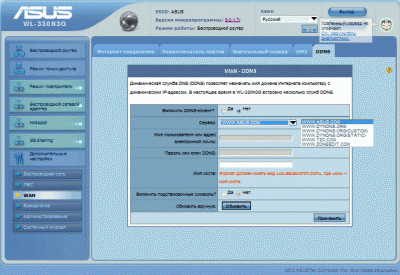

В закладке «WAN – DDNS» производитель разместил настройки DDNS-клиента с возможностью получения этого сервиса на интернет серверах.

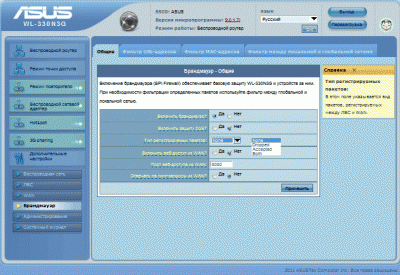

«Брандмауэр - Общие» здесь обеспечивается базовая настройка параметров сетевой защиты: включение/отключение этой функции, ее начальное состояние (все открыто или все закрыто) и настройка WEB-доступа через WAN-интерфейс.

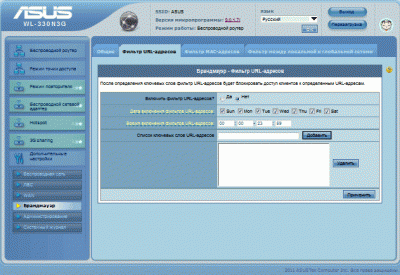

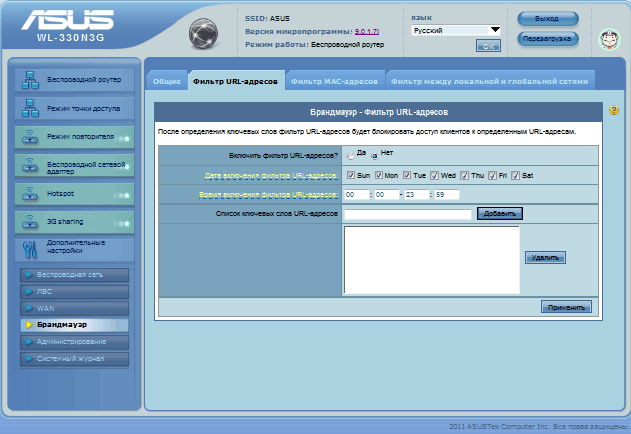

В пункте «Фильтр URL-адресов» можно задать фильтрацию по времени и параметры блокировок URL-адресов.

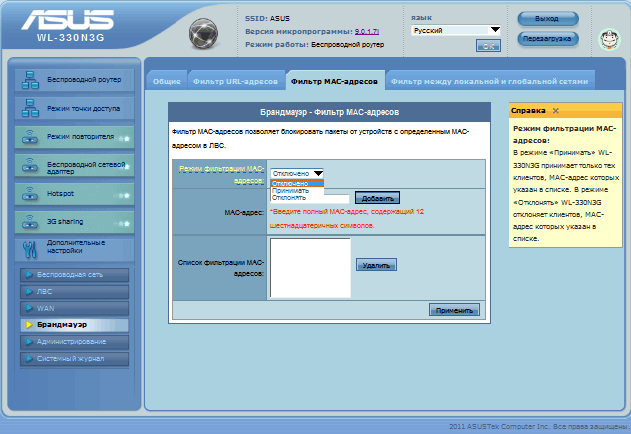

Присутствует и простой MAC-фильтр доступа (фильтрация по MAC-адресам).

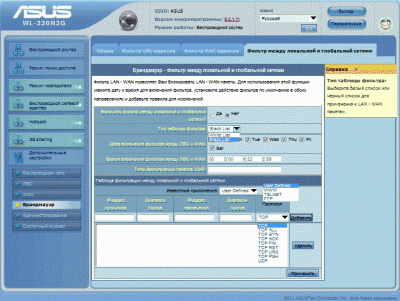

Страничка WEB-интерфейса «Фильтр между локальной и глобальной сетями» предусматривает фильтрацию с возможностью задания дня недели и времени, исходящих и входящих пакетов с определением IP-адреса источника, порта (портов) и протокола передачи.

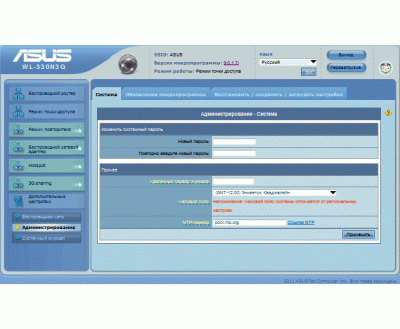

Пункты закладки «Администрирование – Система» позволяют: задать/изменить пароль на доступ к управлению маршрутизатором, установить удаленный сервер журналирования, указать временную зону и сервер синхронизации времени.

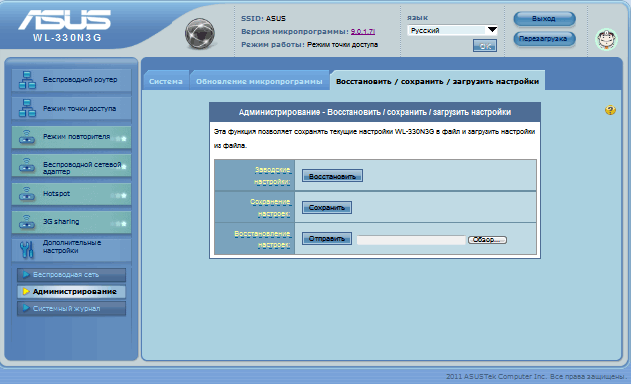

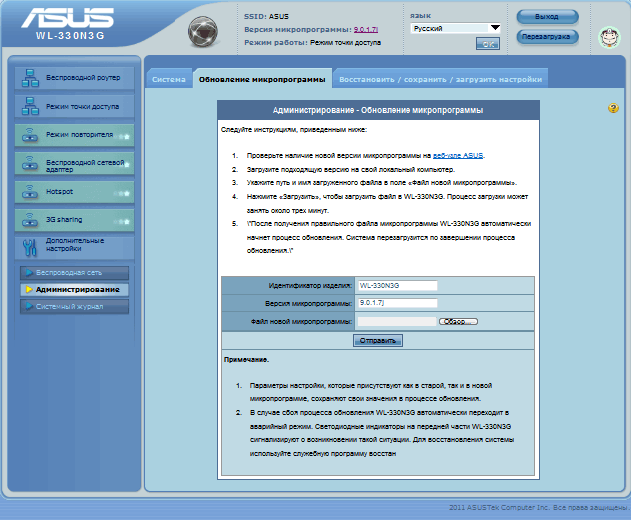

На последующих закладках можно обновить версию микропрограммы (прошивку), сохранить локально или загрузить файл с настройками, вернуться к настройкам по умолчанию.

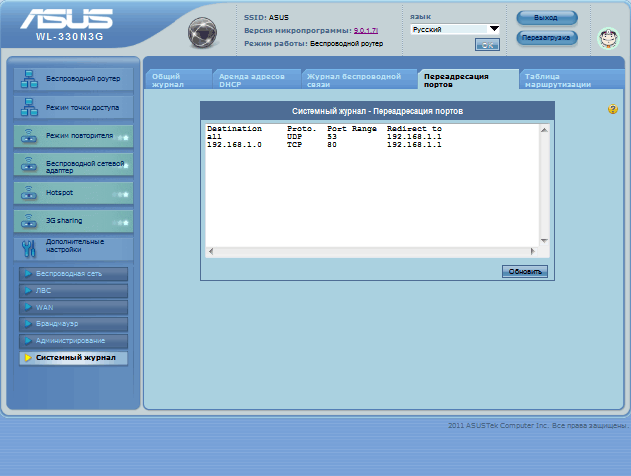

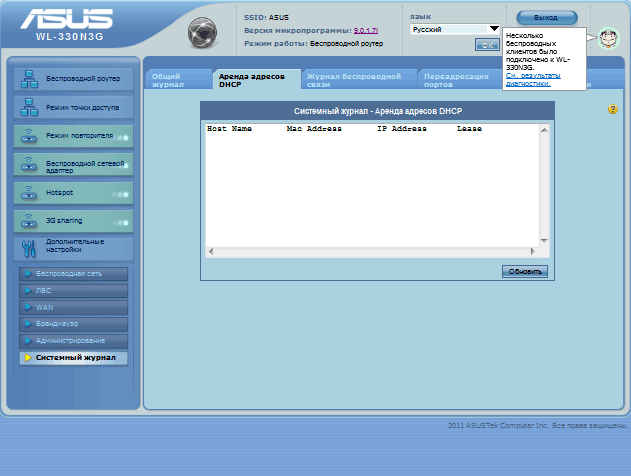

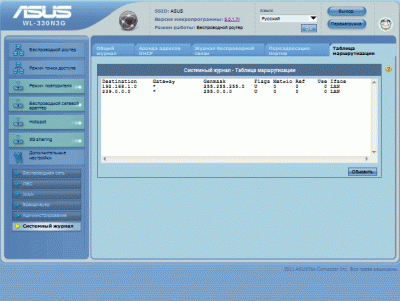

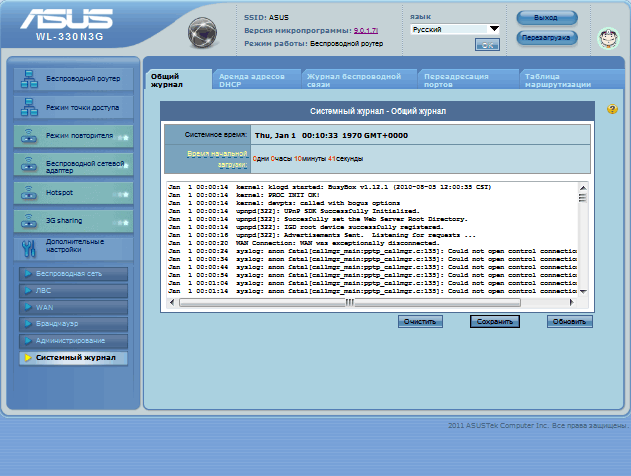

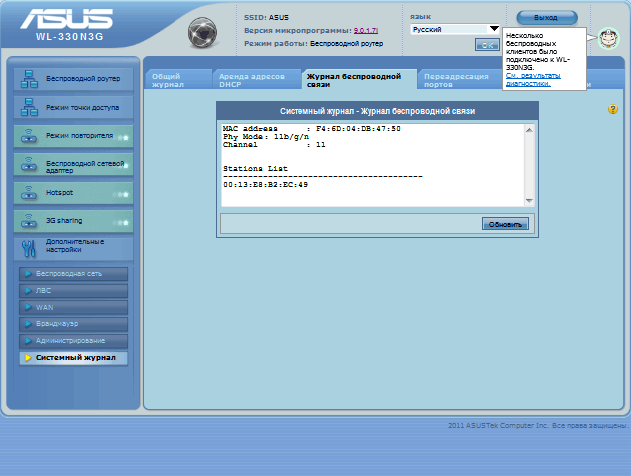

На страничках закладки «Системный журнал» находятся: общий системный журнал, журналирование WLAN-протокола, лог DHCP, наблюдение за Port Forwarding, таблица маршрутизации.
Мобильный беспроводной маршрутизатор ASUS WL-330N3G получил достаточно насыщенный функционал. Однако его нельзя назвать максимально универсальным решением, среди представленного на рынке Wi-Fi-оборудования. Если учесть его миниатюрные размеры, то возможности прошивки можно назвать впечатляющими. Приоритетным направлением функций WEB-интерфейса ASUS WL-330N3G стала максимальная легкость и удобство настройки. Особенно это подчеркивает первая страничка с шестью кнопками, каждая из которых имеет визуализированную схему получаемого при ее нажатии функционала.
Также можно похвалить инженеров компании ASUS за достаточно разнообразные возможности ASUS WL-330N3G. Они смогли оснастить это миниатюрное сетевое решение функциями маршрутизатора и несколькими вариантами работы Wi-Fi сегмента сети. Конечно, если сравнивать ASUS WL-330N3G с полноценными маршрутизаторами от этого же производителя, то его функционал немного уступает им. Здесь нет системы распознавания и приоритезации пакетов QoS, а также относительно небольшой набор административного функционала.
