Обзор коммутатора D-Link DAP-1150
Описание
Распространение компьютерной техники уже не ограничивается одним ПК в одном доме. Часто устройств, нуждающихся в интернете, намного больше, а почти все провайдеры обеспечивают для одного абонента только одно подключение к своему оборудованию, что заставляет соединяться со всемирной сетью поочередно. В таких условиях одновременный доступ в интернет для нескольких устройств без дополнительных промежуточных коммутаторов невозможен. Вторым фактором, необходимым большинству пользователей, является возможность исключить дополнительную прокладку кабелей для каждого устройства домашней сети. С решением подобных задач с избытком должна справиться недорогая точка доступа с программными возможностями маршрутизатора – D-Link DAP-1150.
Данное решение хотя и обладает простым внешним видом, но заложенный в нем внутренний потенциал приятно порадует даже «искушенных» в сфере сетевого оборудования пользователей. D-Link DAP-1150 обладает обширными возможностями, список которых мы постарались поместить в одну общую таблицу технических характеристик.
Характеристики
Производитель: D-LINK
Модель: DAP-1150
LAN / WAN
Тип: Fast Ethernet
Количество портов: 1
Auto MDI/MDI-X: да
Фиксированный IP: да
Динамический IP: да
PPPoE: да
PPTP: да
L2TP: да
Russia PPTP (Dual Access): да
Russia PPPoE (Dual Access): да
IPSec: нет
BigPond Cable: нет
Возможность задания в ручную MAC: да
Возможность задания размера MTU вручную: да
Дополнительные разъемы расширений
USB 2.0: нет
WLAN
Антена
Количество: 1
Тип: съемная, дипольная, внешняя 2dBi
Возможность замены антенны/тип коннектора: да, RP-SMA разъем
Принудительное задание номера рабочей антенны: нет
Частоты работы, ГГц: 2,4 - 2,4835
Поддерживаемые стандарты и скорости
IEEE 802.11n: BPSK, QPSK, 16QAM, 64QAM, OFDM ( до 150 Мбит/с)
IEEE 802.11g: BPSK, QPSK, 16QAM, 64QAM, OFDM: 54, 48, 36, 18, 12, 11, 9, 6 Мбит/с
IEEE 802.11b: CCK (11 Мбит/с, 5,5 Мбит/с), DQPSK (2 Мбит/с) DBPSK (1 Мбит/с)
Регион/Кол-во каналов: + FCC: 11; + ETSI: 13
Расширения протокола: -
Возможность ручного задания скорости: да
Выходная мощность, дБм
(максимальная?): 16
802.11n @150Мбит/с: 13
802.11g @54Мбит/с: 14
802.11b @11Мбит/с: 16
Чувствительность приемника, дБм
802.11n @150Мбит/с: HT20 – 82, HT40 – 79
802.11g @54Мбит/с: 65
802.11b @11Мбит/с: 88
Работа с другой AP
Поддержка WDS (мост): нет
Поддержка AP: да
Поддержка Router: да
Возможность работы в режиме клиента: нет
Wireless repeater (повторитель): да
Безопасность
Блокировка широковещательного SSID: да
Привязка к MAC адресам: да
WEP: да, до 128 бит
WPA-Personal: да
WPA2-Personal: да
WPA/WPA2-Auto-Personal: да
WPA-Enterprise: да
WPA2-Enterprise: да
802.1x (через Radius): нет
Возможности прошивки
Администрирование
Задание пароля на пользователя admin: да
Возможность изменения добавления Login: нет
Управление через WAN по заданному IP&port: да
WEB-интерфейс: да
WEB-интерфейс через SSL: нет
Собственная утилита: нет
Telnet: нет
SSH: нет
COM-порт: нет
SNMP: нет
Возможность сохранения и загрузки конфигурации: да
Встроенный DHCP сервер: да
Статический DHCP по MAC: да
Поддержка UPnP: да
Протоколы поддерживаемые WAN
Режим работы обычного свича для LAN и WLAN интерфейсов: да
NAT
one-to-many NAT (стандартный): да
one-to-one NAT: нет
Возможность отключения NAT (работа в режиме роутера): нет
Возможность работы в режиме моста: нет
VPN pass through
IPSec: да
PPTP: да
PPPoE: нет
L2TP: да
Traffic shaping (ограничение трафика): да, (Manual Uplink Speed)
DNS
Встроенный DNS-сервер (dns-relay): да
Поддержка динамического DNS: да, DynDNS.org, dlinkddns.com
Часы
Синхронизация часов: да
Задание времени вручную: да
Утилиты
ICMP ping: да
Traceroute: нет
Resolving: нет
Ведение лога
Логирование исполнения правил файрвола: да
Логирование Wireless: нет
Логирование DHCP Leases: да
Логирование Port Forwarding: нет
Логирование System Log: да
Хранение внутри устройства: да
Хранение на внешнем Syslog сервере: да
Отправка на email: да
Роутинг (маршрутизация)
Статический (задание записей вручную): да
Наличие и возможности встроенных фильтров и файрвола
Возможности SPI (Stateful Packet Inspection)
Поддержка SPI (Stateful Packet Inspection): да
Возможность использования SPI в правилах: нет
Наличие фильтров/файрвола
на LAN-WAN сегменте, ограничение доступа в интернет: да
на WLAN-WAN сегменте, ограничение доступа в интернет: да
Поддерживаемые типы фильтров
С учетом SPI: нет
По MAC адресу: да
По source IP адресу: да
По destination IP адресу: да
По протоколу: да
По source порту: нет
По destination порту: да
Привязка ко времени: да
По приложению: да
По URL: да
По домену: да
По слову: нет
Работа со службами списков URL для блокировки: нет
Типы действий
allow: да
deny: да
log: нет
Виртуальные сервера
Возможность создания: да
С возможностью включения/откл. по времени, дню недели: нет
Задания различных public/private портов для виртуального сервера: нет
Возможность задания DMZ: да
Возможность задания DMZ трафика на уровне портов: да
Питание
Тип БП: внешний, 5VAC, 2 A
Поддержка 802.1af (PoE): нет
Дополнительная информация
Подключение внешнего USB HDD, Flash: нет
Подключение WEB камеры (видеонаблюдение): нет
Подключение USB принтера: нет
Версия прошивки: 2.00
Размеры, мм.: 144 x 109 x 30
Вес, г.: 220
Характеристики были собраны по информации, представленной на сайте производителя, а так же по фактическим возможностям встроенного WEB-интерфейса модели D-Link DAP-1150.

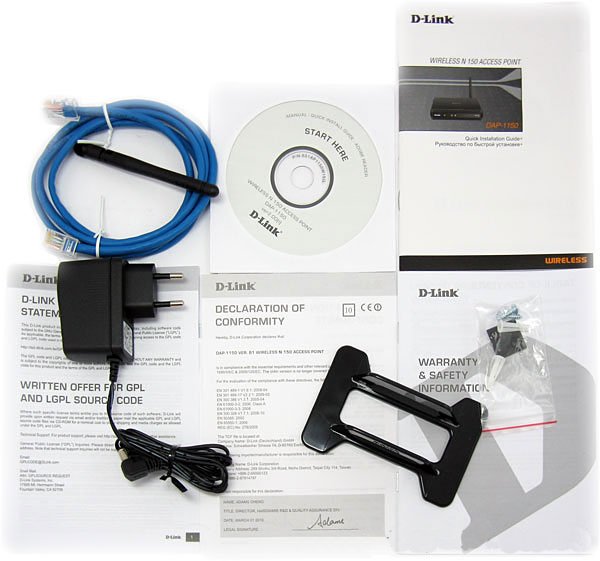

Комплектация
Комплектация модели D-LINK DAP-1150 полностью стандартна, но учитывая возможности данного устройства такой набор компонентов можно назвать полноценным. Он позволит обеспечить почти все возможные варианты использования данной точки доступа. К особенностям можно отнести небольшую подставку из глянцевого пластика, позволяющую установить эту точку доступа в вертикальное положение на вашем столе. Она имеет четыре резиновые ножки в основании, что не позволит легко смахнуть устройство с гладкой поверхности.
В комплекте присутствуют:
- Точка доступа D-LINK DAP-1150;
- CD-диск с документацией;
- Руководство пользователя на нескольких языках (краткая инструкция по установке и обслуживающему программному обеспечению);
- Подставка для установки на стол в вертикальном положении;
- Блок питания от внешней сети;
- Кабель подключения к сети Ethernet;
- Одна всенаправленная антенна.

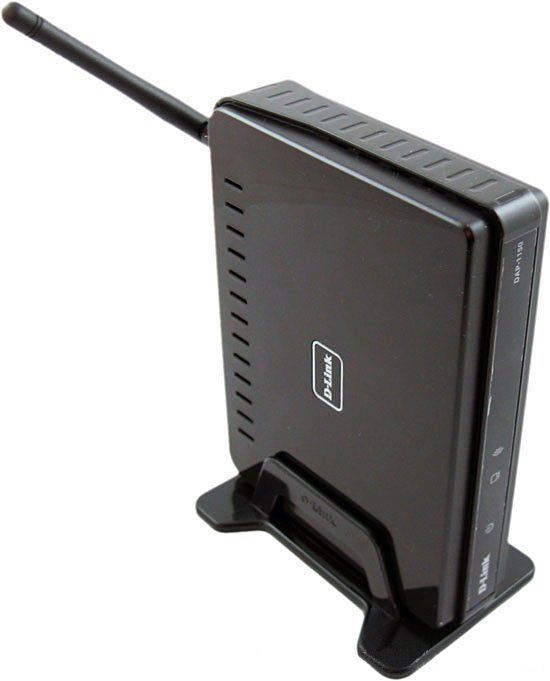

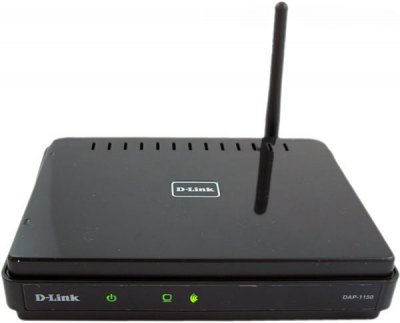

Wi-Fi точка доступа D-LINK DAP-1150

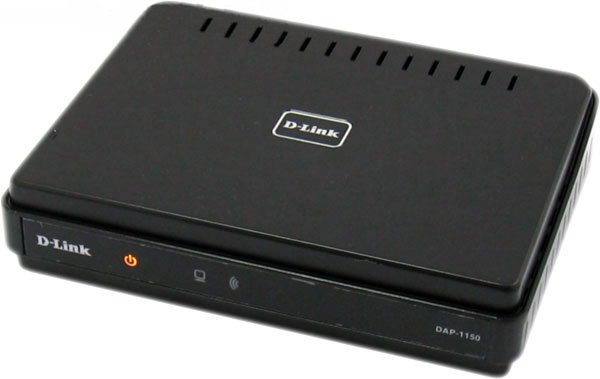

Модель D-LINK DAP-1150 имеет черный корпус прямоугольной формы со скругленными краями. На верхней крышке, ближе к задней панели, имеются вентиляционные отверстия, а в центральной части выделяется заключенная в серебристую рамку надпись D-Link такого же цвета. Корпус точки доступа можно назвать очень практичным и вполне защищенным от возможных мелких повреждений. Черный пластик в сочетании с серебристыми элементами на верхней и передней сторонах выглядит стильно и продуманно.
Передняя панель обеспечивает качественную информативность режимов работы. Вся выводимая здесь индикация о состояниях точки доступа довольно проста в понимании для конечного пользователя. Зеленое свечение индикаторов не раздражает, но оно хорошо заметно даже в светлое время суток. На передней панели есть сигнализация подачи питания на точку доступа. В момент загрузки данный индикатор горит красноватым цветом, а при полной готовности к работе загорается зеленым. Есть индикация подключения сети к порту LAN и активности использования радиоканала.

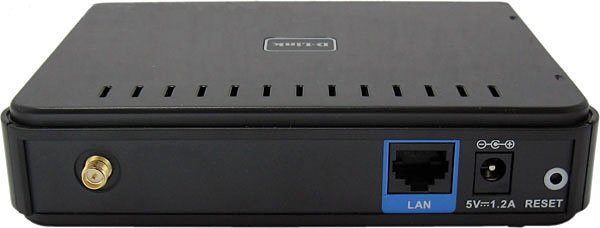

Рассматривая тыльную сторону точки доступа слева направо, в первую очередь видим гнездо подключения внешней антенны, затем синий коммуникационный разъем подключения сети Fast Ethernet. Для выполнения D-LINK DAP-1150 функций точки доступа к ней можно подключить домашнюю сеть или сеть предприятия. В случае режима работы маршрутизатором, к данному Fast Ethernet порту необходимо подключить линию от провайдера или ADSL-модема. Далее на задней панели следует разъем подключения блока питания, а сразу за ними находится отверстие сброса настроек до состояния конфигурации по умолчанию. Наличие всего одного разъема внешней антенны, хотя немного и упрощает внешний вид точки доступа, но явно уменьшает скоростные возможности его Wi-Fi сегмента. Обычно в таких устройствах для обеспечения скорости в 300 Мбит/с используются две антенны, а в профессиональных решениях три.

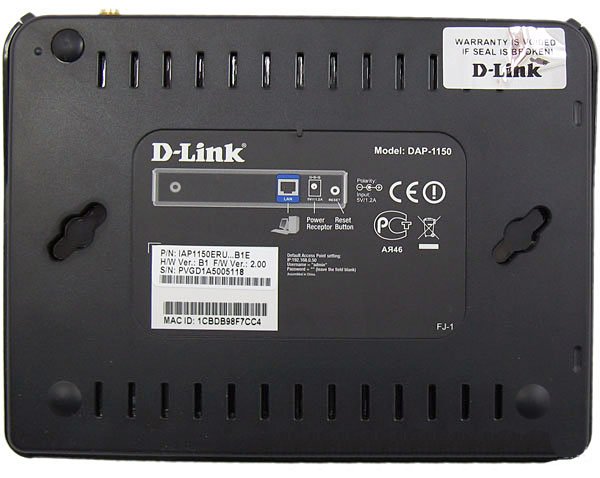

Оформление нижней стороны не отличается от общего стиля. Стоит отметить наличие двухсторонних креплений, позволяющих повесить точку доступа на стенку, и небольших резиновых ножек в двух углах корпуса для установки на горизонтальную поверхность. Здесь же есть небольшая вентиляционная решетка. Сам корпус и его оформление выглядит достаточно консервативно, что характерно практически для всех моделей сетевого оборудования от этой компании.
Обзор коммутатора D-Link DAP-1150
Все современные сетевые устройства для домашней сети или сети малого офиса оснащаются удобным и простым алгоритмом быстрой настройки. Некоторые имеют в комплекте поставки дополнительное программное обеспечение, но подавляющее большинство обладает пошаговым «визардом» в WEB интерфейсе самого устройства. Модель D-LINK DAP-1150 не стала исключением.

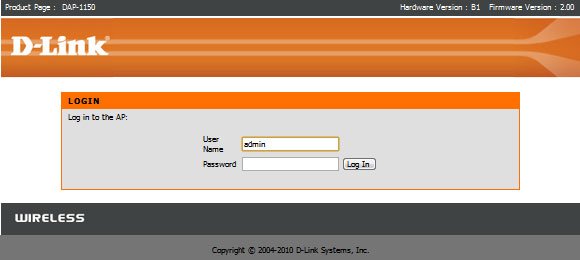

Для захода на WEB интерфейс D-LINK DAP-1150 пользователю понадобится подсоединиться к данной точке доступа через LAN порт и набрать в любом интернет обозревателе страничку «192.168.0.50». После этого должно открыться окно для ввода пароля и логина доступа.

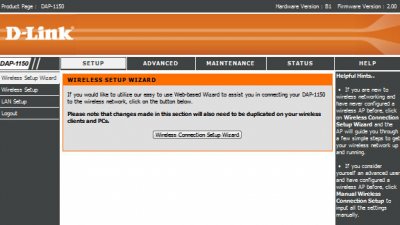

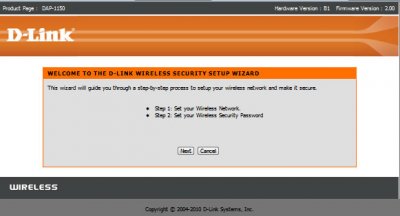

По окончанию ввода логина «admin» и пустого пароля мы попадаем на страничку пошагового алгоритма настройки. Где будет последовательно предложено настроить основные параметры сети. В подавляющем большинстве случаев стоит воспользоваться предложенными по умолчанию настройками, изменив лишь некоторые из них.
Здесь можно выбрать название Вашей беспроводной сети.

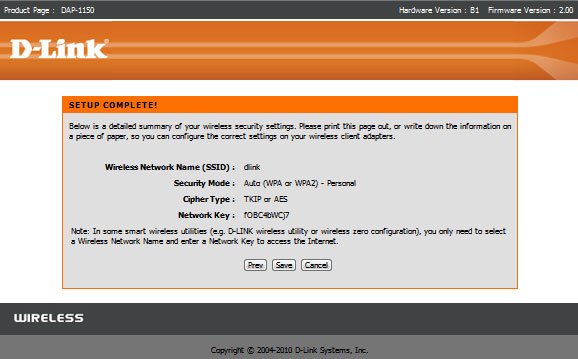

На этой страничке выводятся основные параметры беспроводной сети. Стоит запомнить пароль доступа «Network Key». Именно он понадобится при подключении к этой точке доступа других устройств по беспроводному каналу.

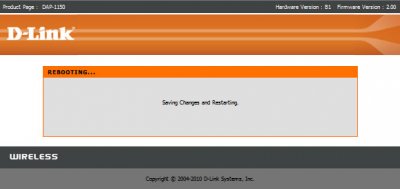

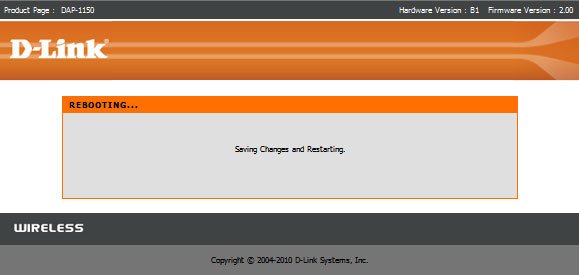

В конце алгоритма необходимо сохранить настройки, нажав кнопку «Save». После этого точка доступа перегрузится и будет готова к подключению всех ваших беспроводных устройств.
Теперь перейдем к ручным настройкам точки доступа D-LINK DAP-1150. Её основной функцией является коммутация пользователей Ethernet-сегмента (проводного) с клиентами беспроводного сегмента Wi-Fi. Именно по этой причине в настройках присутствуют две закладки «Wireless Setup» и «LAN Setup».

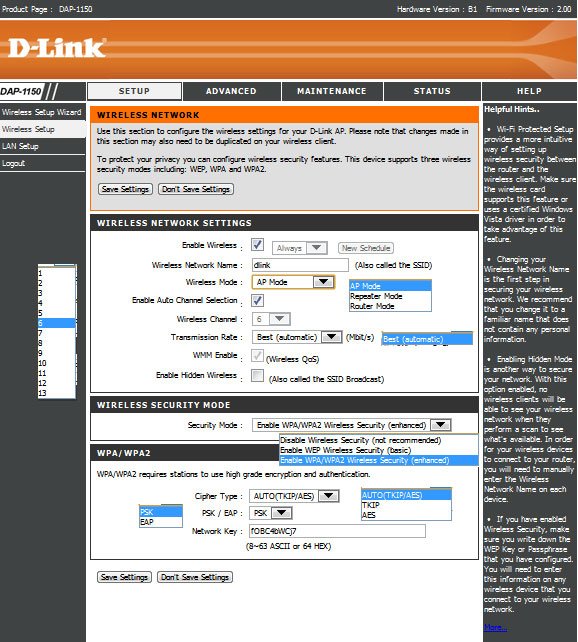

В пункте меню «Wireless Setup» выбирается стандарт Wi-Fi точки доступа, задается имя беспроводного соединения, которое будет фигурировать при подключении клиентов, можно выбрать номер канала линии точки и включить безопасный режим передачи данных по беспроводному сегменту. Здесь в ручном режиме можно выбрать метод авторизации при подключении, а так же, исходя из выбранного способа авторизации, можно задать алгоритм шифрования радиоканала. Поддерживаемые стандарты шифрования и аутентификации указаны в таблице спецификаций приведенной выше. Есть возможность отключения широковещательного SSID (имени сети и ее параметров входа). Можно включить дополнительные расширения спецификации, отключить/включить беспроводной канал и т.д.
Некоторый функционал данной точки доступа, как например функция включения/отключения беспроводной сети по времени заданном в расписании, в режиме «AP Mode» является недоступным, однако при переводе данного устройства в «Router Mode» возможности его WEB интерфейса значительно расширяются. Программно модель D-LINK DAP-1150 становится схожа с протестированным нами ранее Wi-Fi маршрутизатором и точкой доступа D-Link DIR-615. Однако, для полной схожести и, самое главное, для оправданной востребованости этого функционала, модели D-LINK DAP-1150 не хватает четырех LAN-портов. Именно по этой причине рассматривать данное устройство как маршрутизатор не совсем правильно. Аппаратно оно остается точкой доступа. О возможностях WEB интерфейса маршрутизатора можно узнать в наших предыдущих материалах, в частности в обзоре D-Link DIR-615.

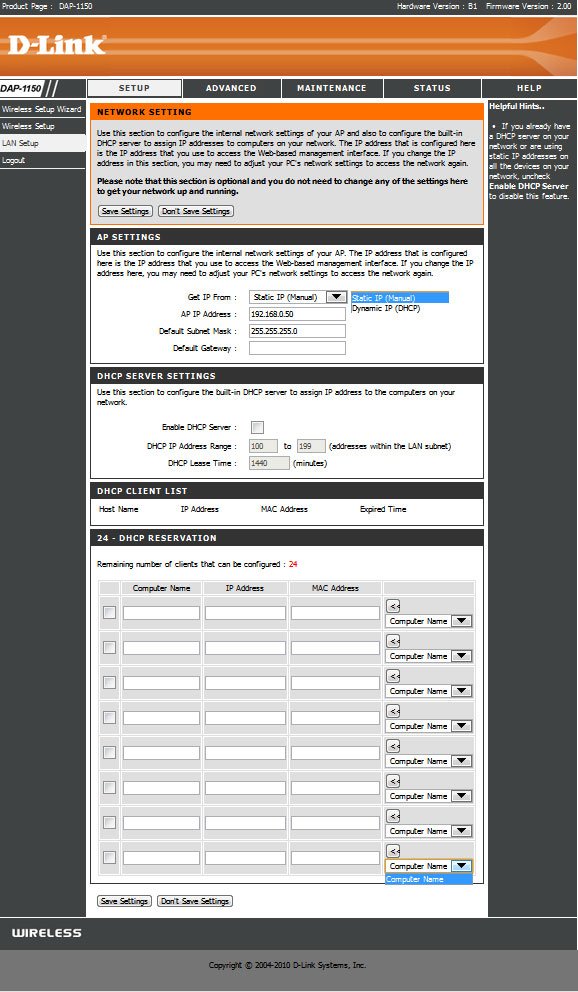

Настройки локального сегмента сети осуществляется на закладке «LAN Setup». Здесь можно задать IP-адрес LAN-порта и всесторонне настроить DHCP-сервер. Он обеспечит пользователю раздачу IP-адресов для клиентов WLAN и LAN сегментов. Есть возможность включения/выключения этого сервиса. Здесь можно установить диапазон выдаваемых адресов с учетом времени, в течение которого данные IP-адреса будут зарезервированы за получившим его клиентом (по его MAC-адресу). Есть возможность настроить статический DHCP. Внизу присутствует таблица зарезервированных IP и клиентов, воспользовавшихся динамической выдачей.

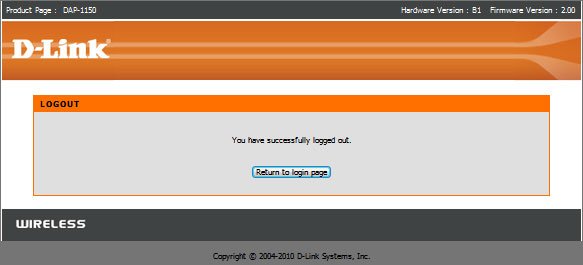

Последним пунктом каждого списка меню стал «Logout», он позволяет корректно завершить сеанс настройки, после того как все изменения были сохранены.

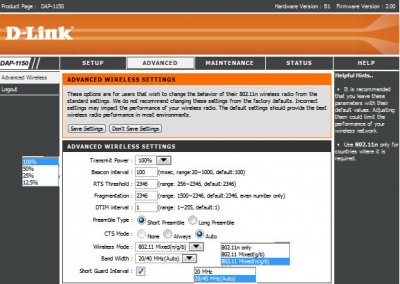

В пункте меню «ADVANCED» разместилась всего одна закладка «Advanced Wireless». Она позволяет более тонко настроить параметры работы беспроводного сегмента сети. Здесь можно выбрать интенсивность радиоизлучения, длину пакетов передачи и используемые для Wi-Fi сети спецификации работы.

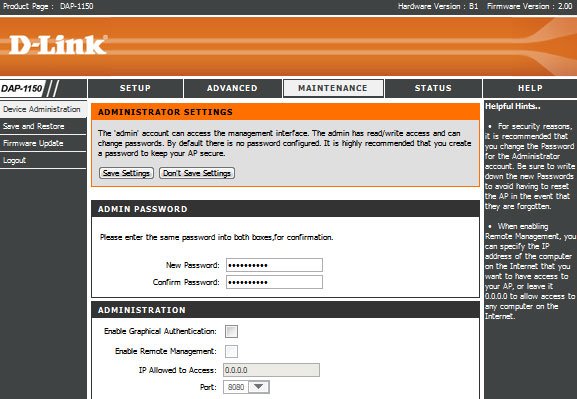

Есть возможность изменить пароль для входа в WEB-интерфейс с целью администрирования (логин admin), а также вписать сетевое имя точки доступа, разрешить/запретить доступ на управление через WEB-интерфейс по определенному IP.

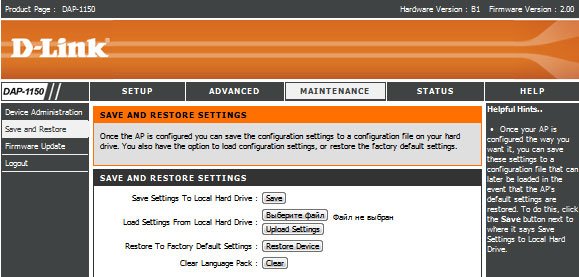

Здесь находится функционал сохранения текущих настроек на компьютер пользователя и восстановление настроек из сохраненного файла, обновления прошивки, ручной перезагрузки точки доступа и восстановления заводских настроек.

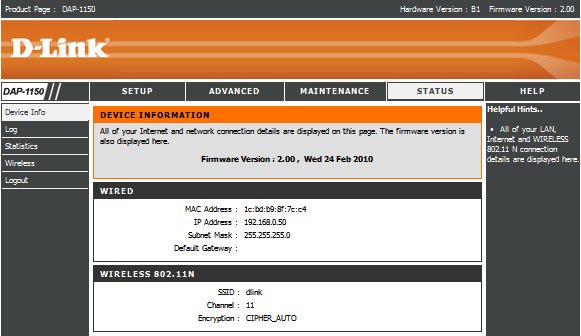

На этой закладке можно проанализировать статус и настройки всех основных интерфейсов Wi-Fi точки доступа, что позволяет оценить все её основные параметры.

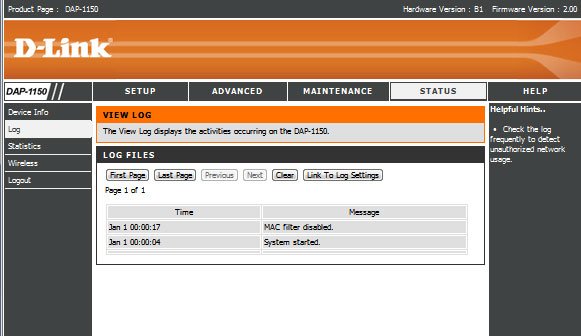

Страничка вывода системного журнала с небольшой системой фильтрации.

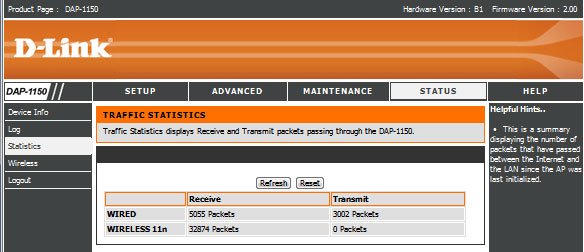

Страничка нагрузок и статистика ошибок по интерфейсам точки доступа.

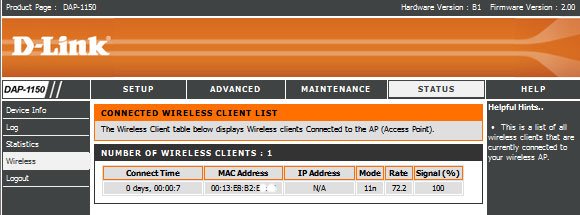

Есть и статистика работы беспроводного сегмента сети, оповещающая о подключившихся к точке доступа клиентах и их активности.

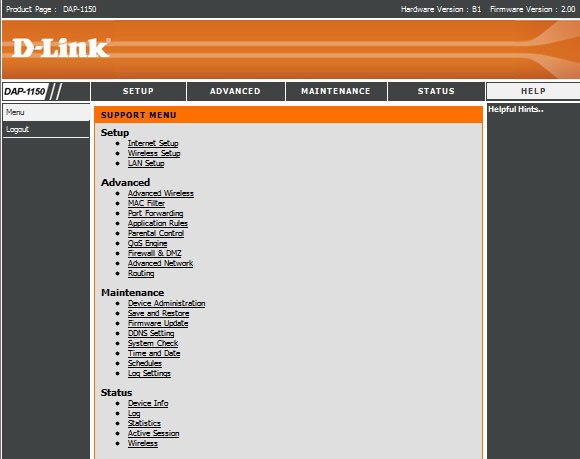

Можно похвалить разработчиков за размещение в данном устройстве подробной помощи по каждой функции, выделенной в отдельный раздел «HELP»
Подводя итоги возможностям внутреннего WEB-интерфейса, можно отметить его качественный функционал, если сравнивать с возможностями подобных устройств. Однако стоит отметить, что, хотя режим работы данной точки доступа в качестве маршрутизатора присутствует в данном WEB интерфейсе, аппаратная часть сильно ограничивает этот функционал. Здесь есть всего один Fast Ethernet порт, а Wi-Fi работает со скорость в два раза меньшей (150 МБ/с), чем у других устройств поддерживающих N стандарт беспроводной передачи данных. Все это существенно ограничит быстродействие данной модели в режимах работы маршрутизатора. В режиме Wi-Fi точки доступа модель D-LINK DAP-1150 является достаточно простой в настройке и полнофункциональной, как для позиционирования ее в рамках малого сегмента сети.
Распространение компьютерной техники уже не ограничивается одним ПК в одном доме. Часто устройств, нуждающихся в интернете, намного больше, а почти все провайдеры обеспечивают для одного абонента только одно подключение к своему оборудованию, что заставляет соединяться со всемирной сетью поочередно. В таких условиях одновременный доступ в интернет для нескольких устройств без дополнительных промежуточных коммутаторов невозможен. Вторым фактором, необходимым большинству пользователей, является возможность исключить дополнительную прокладку кабелей для каждого устройства домашней сети. С решением подобных задач с избытком должна справиться недорогая точка доступа с программными возможностями маршрутизатора – D-Link DAP-1150.
Данное решение хотя и обладает простым внешним видом, но заложенный в нем внутренний потенциал приятно порадует даже «искушенных» в сфере сетевого оборудования пользователей. D-Link DAP-1150 обладает обширными возможностями, список которых мы постарались поместить в одну общую таблицу технических характеристик.
Характеристики
Производитель: D-LINK
Модель: DAP-1150
LAN / WAN
Тип: Fast Ethernet
Количество портов: 1
Auto MDI/MDI-X: да
Фиксированный IP: да
Динамический IP: да
PPPoE: да
PPTP: да
L2TP: да
Russia PPTP (Dual Access): да
Russia PPPoE (Dual Access): да
IPSec: нет
BigPond Cable: нет
Возможность задания в ручную MAC: да
Возможность задания размера MTU вручную: да
Дополнительные разъемы расширений
USB 2.0: нет
WLAN
Антена
Количество: 1
Тип: съемная, дипольная, внешняя 2dBi
Возможность замены антенны/тип коннектора: да, RP-SMA разъем
Принудительное задание номера рабочей антенны: нет
Частоты работы, ГГц: 2,4 - 2,4835
Поддерживаемые стандарты и скорости
IEEE 802.11n: BPSK, QPSK, 16QAM, 64QAM, OFDM ( до 150 Мбит/с)
IEEE 802.11g: BPSK, QPSK, 16QAM, 64QAM, OFDM: 54, 48, 36, 18, 12, 11, 9, 6 Мбит/с
IEEE 802.11b: CCK (11 Мбит/с, 5,5 Мбит/с), DQPSK (2 Мбит/с) DBPSK (1 Мбит/с)
Регион/Кол-во каналов: + FCC: 11; + ETSI: 13
Расширения протокола: -
Возможность ручного задания скорости: да
Выходная мощность, дБм
(максимальная?): 16
802.11n @150Мбит/с: 13
802.11g @54Мбит/с: 14
802.11b @11Мбит/с: 16
Чувствительность приемника, дБм
802.11n @150Мбит/с: HT20 – 82, HT40 – 79
802.11g @54Мбит/с: 65
802.11b @11Мбит/с: 88
Работа с другой AP
Поддержка WDS (мост): нет
Поддержка AP: да
Поддержка Router: да
Возможность работы в режиме клиента: нет
Wireless repeater (повторитель): да
Безопасность
Блокировка широковещательного SSID: да
Привязка к MAC адресам: да
WEP: да, до 128 бит
WPA-Personal: да
WPA2-Personal: да
WPA/WPA2-Auto-Personal: да
WPA-Enterprise: да
WPA2-Enterprise: да
802.1x (через Radius): нет
Возможности прошивки
Администрирование
Задание пароля на пользователя admin: да
Возможность изменения добавления Login: нет
Управление через WAN по заданному IP&port: да
WEB-интерфейс: да
WEB-интерфейс через SSL: нет
Собственная утилита: нет
Telnet: нет
SSH: нет
COM-порт: нет
SNMP: нет
Возможность сохранения и загрузки конфигурации: да
Встроенный DHCP сервер: да
Статический DHCP по MAC: да
Поддержка UPnP: да
Протоколы поддерживаемые WAN
Режим работы обычного свича для LAN и WLAN интерфейсов: да
NAT
one-to-many NAT (стандартный): да
one-to-one NAT: нет
Возможность отключения NAT (работа в режиме роутера): нет
Возможность работы в режиме моста: нет
VPN pass through
IPSec: да
PPTP: да
PPPoE: нет
L2TP: да
Traffic shaping (ограничение трафика): да, (Manual Uplink Speed)
DNS
Встроенный DNS-сервер (dns-relay): да
Поддержка динамического DNS: да, DynDNS.org, dlinkddns.com
Часы
Синхронизация часов: да
Задание времени вручную: да
Утилиты
ICMP ping: да
Traceroute: нет
Resolving: нет
Ведение лога
Логирование исполнения правил файрвола: да
Логирование Wireless: нет
Логирование DHCP Leases: да
Логирование Port Forwarding: нет
Логирование System Log: да
Хранение внутри устройства: да
Хранение на внешнем Syslog сервере: да
Отправка на email: да
Роутинг (маршрутизация)
Статический (задание записей вручную): да
Наличие и возможности встроенных фильтров и файрвола
Возможности SPI (Stateful Packet Inspection)
Поддержка SPI (Stateful Packet Inspection): да
Возможность использования SPI в правилах: нет
Наличие фильтров/файрвола
на LAN-WAN сегменте, ограничение доступа в интернет: да
на WLAN-WAN сегменте, ограничение доступа в интернет: да
Поддерживаемые типы фильтров
С учетом SPI: нет
По MAC адресу: да
По source IP адресу: да
По destination IP адресу: да
По протоколу: да
По source порту: нет
По destination порту: да
Привязка ко времени: да
По приложению: да
По URL: да
По домену: да
По слову: нет
Работа со службами списков URL для блокировки: нет
Типы действий
allow: да
deny: да
log: нет
Виртуальные сервера
Возможность создания: да
С возможностью включения/откл. по времени, дню недели: нет
Задания различных public/private портов для виртуального сервера: нет
Возможность задания DMZ: да
Возможность задания DMZ трафика на уровне портов: да
Питание
Тип БП: внешний, 5VAC, 2 A
Поддержка 802.1af (PoE): нет
Дополнительная информация
Подключение внешнего USB HDD, Flash: нет
Подключение WEB камеры (видеонаблюдение): нет
Подключение USB принтера: нет
Версия прошивки: 2.00
Размеры, мм.: 144 x 109 x 30
Вес, г.: 220
Характеристики были собраны по информации, представленной на сайте производителя, а так же по фактическим возможностям встроенного WEB-интерфейса модели D-Link DAP-1150.
Комплектация
Комплектация модели D-LINK DAP-1150 полностью стандартна, но учитывая возможности данного устройства такой набор компонентов можно назвать полноценным. Он позволит обеспечить почти все возможные варианты использования данной точки доступа. К особенностям можно отнести небольшую подставку из глянцевого пластика, позволяющую установить эту точку доступа в вертикальное положение на вашем столе. Она имеет четыре резиновые ножки в основании, что не позволит легко смахнуть устройство с гладкой поверхности.
В комплекте присутствуют:
- Точка доступа D-LINK DAP-1150;
- CD-диск с документацией;
- Руководство пользователя на нескольких языках (краткая инструкция по установке и обслуживающему программному обеспечению);
- Подставка для установки на стол в вертикальном положении;
- Блок питания от внешней сети;
- Кабель подключения к сети Ethernet;
- Одна всенаправленная антенна.
Wi-Fi точка доступа D-LINK DAP-1150
Модель D-LINK DAP-1150 имеет черный корпус прямоугольной формы со скругленными краями. На верхней крышке, ближе к задней панели, имеются вентиляционные отверстия, а в центральной части выделяется заключенная в серебристую рамку надпись D-Link такого же цвета. Корпус точки доступа можно назвать очень практичным и вполне защищенным от возможных мелких повреждений. Черный пластик в сочетании с серебристыми элементами на верхней и передней сторонах выглядит стильно и продуманно.
Передняя панель обеспечивает качественную информативность режимов работы. Вся выводимая здесь индикация о состояниях точки доступа довольно проста в понимании для конечного пользователя. Зеленое свечение индикаторов не раздражает, но оно хорошо заметно даже в светлое время суток. На передней панели есть сигнализация подачи питания на точку доступа. В момент загрузки данный индикатор горит красноватым цветом, а при полной готовности к работе загорается зеленым. Есть индикация подключения сети к порту LAN и активности использования радиоканала.
Рассматривая тыльную сторону точки доступа слева направо, в первую очередь видим гнездо подключения внешней антенны, затем синий коммуникационный разъем подключения сети Fast Ethernet. Для выполнения D-LINK DAP-1150 функций точки доступа к ней можно подключить домашнюю сеть или сеть предприятия. В случае режима работы маршрутизатором, к данному Fast Ethernet порту необходимо подключить линию от провайдера или ADSL-модема. Далее на задней панели следует разъем подключения блока питания, а сразу за ними находится отверстие сброса настроек до состояния конфигурации по умолчанию. Наличие всего одного разъема внешней антенны, хотя немного и упрощает внешний вид точки доступа, но явно уменьшает скоростные возможности его Wi-Fi сегмента. Обычно в таких устройствах для обеспечения скорости в 300 Мбит/с используются две антенны, а в профессиональных решениях три.
Оформление нижней стороны не отличается от общего стиля. Стоит отметить наличие двухсторонних креплений, позволяющих повесить точку доступа на стенку, и небольших резиновых ножек в двух углах корпуса для установки на горизонтальную поверхность. Здесь же есть небольшая вентиляционная решетка. Сам корпус и его оформление выглядит достаточно консервативно, что характерно практически для всех моделей сетевого оборудования от этой компании.
Обзор коммутатора D-Link DAP-1150
Все современные сетевые устройства для домашней сети или сети малого офиса оснащаются удобным и простым алгоритмом быстрой настройки. Некоторые имеют в комплекте поставки дополнительное программное обеспечение, но подавляющее большинство обладает пошаговым «визардом» в WEB интерфейсе самого устройства. Модель D-LINK DAP-1150 не стала исключением.
Для захода на WEB интерфейс D-LINK DAP-1150 пользователю понадобится подсоединиться к данной точке доступа через LAN порт и набрать в любом интернет обозревателе страничку «192.168.0.50». После этого должно открыться окно для ввода пароля и логина доступа.
По окончанию ввода логина «admin» и пустого пароля мы попадаем на страничку пошагового алгоритма настройки. Где будет последовательно предложено настроить основные параметры сети. В подавляющем большинстве случаев стоит воспользоваться предложенными по умолчанию настройками, изменив лишь некоторые из них.
Здесь можно выбрать название Вашей беспроводной сети.
На этой страничке выводятся основные параметры беспроводной сети. Стоит запомнить пароль доступа «Network Key». Именно он понадобится при подключении к этой точке доступа других устройств по беспроводному каналу.
В конце алгоритма необходимо сохранить настройки, нажав кнопку «Save». После этого точка доступа перегрузится и будет готова к подключению всех ваших беспроводных устройств.
Теперь перейдем к ручным настройкам точки доступа D-LINK DAP-1150. Её основной функцией является коммутация пользователей Ethernet-сегмента (проводного) с клиентами беспроводного сегмента Wi-Fi. Именно по этой причине в настройках присутствуют две закладки «Wireless Setup» и «LAN Setup».
В пункте меню «Wireless Setup» выбирается стандарт Wi-Fi точки доступа, задается имя беспроводного соединения, которое будет фигурировать при подключении клиентов, можно выбрать номер канала линии точки и включить безопасный режим передачи данных по беспроводному сегменту. Здесь в ручном режиме можно выбрать метод авторизации при подключении, а так же, исходя из выбранного способа авторизации, можно задать алгоритм шифрования радиоканала. Поддерживаемые стандарты шифрования и аутентификации указаны в таблице спецификаций приведенной выше. Есть возможность отключения широковещательного SSID (имени сети и ее параметров входа). Можно включить дополнительные расширения спецификации, отключить/включить беспроводной канал и т.д.
Некоторый функционал данной точки доступа, как например функция включения/отключения беспроводной сети по времени заданном в расписании, в режиме «AP Mode» является недоступным, однако при переводе данного устройства в «Router Mode» возможности его WEB интерфейса значительно расширяются. Программно модель D-LINK DAP-1150 становится схожа с протестированным нами ранее Wi-Fi маршрутизатором и точкой доступа D-Link DIR-615. Однако, для полной схожести и, самое главное, для оправданной востребованости этого функционала, модели D-LINK DAP-1150 не хватает четырех LAN-портов. Именно по этой причине рассматривать данное устройство как маршрутизатор не совсем правильно. Аппаратно оно остается точкой доступа. О возможностях WEB интерфейса маршрутизатора можно узнать в наших предыдущих материалах, в частности в обзоре D-Link DIR-615.
Настройки локального сегмента сети осуществляется на закладке «LAN Setup». Здесь можно задать IP-адрес LAN-порта и всесторонне настроить DHCP-сервер. Он обеспечит пользователю раздачу IP-адресов для клиентов WLAN и LAN сегментов. Есть возможность включения/выключения этого сервиса. Здесь можно установить диапазон выдаваемых адресов с учетом времени, в течение которого данные IP-адреса будут зарезервированы за получившим его клиентом (по его MAC-адресу). Есть возможность настроить статический DHCP. Внизу присутствует таблица зарезервированных IP и клиентов, воспользовавшихся динамической выдачей.
Последним пунктом каждого списка меню стал «Logout», он позволяет корректно завершить сеанс настройки, после того как все изменения были сохранены.
В пункте меню «ADVANCED» разместилась всего одна закладка «Advanced Wireless». Она позволяет более тонко настроить параметры работы беспроводного сегмента сети. Здесь можно выбрать интенсивность радиоизлучения, длину пакетов передачи и используемые для Wi-Fi сети спецификации работы.
Есть возможность изменить пароль для входа в WEB-интерфейс с целью администрирования (логин admin), а также вписать сетевое имя точки доступа, разрешить/запретить доступ на управление через WEB-интерфейс по определенному IP.

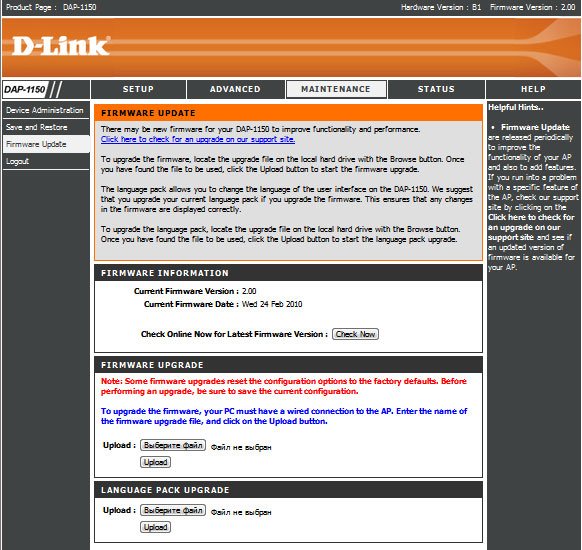

Здесь находится функционал сохранения текущих настроек на компьютер пользователя и восстановление настроек из сохраненного файла, обновления прошивки, ручной перезагрузки точки доступа и восстановления заводских настроек.
На этой закладке можно проанализировать статус и настройки всех основных интерфейсов Wi-Fi точки доступа, что позволяет оценить все её основные параметры.
Страничка вывода системного журнала с небольшой системой фильтрации.
Страничка нагрузок и статистика ошибок по интерфейсам точки доступа.
Есть и статистика работы беспроводного сегмента сети, оповещающая о подключившихся к точке доступа клиентах и их активности.
Можно похвалить разработчиков за размещение в данном устройстве подробной помощи по каждой функции, выделенной в отдельный раздел «HELP»
Подводя итоги возможностям внутреннего WEB-интерфейса, можно отметить его качественный функционал, если сравнивать с возможностями подобных устройств. Однако стоит отметить, что, хотя режим работы данной точки доступа в качестве маршрутизатора присутствует в данном WEB интерфейсе, аппаратная часть сильно ограничивает этот функционал. Здесь есть всего один Fast Ethernet порт, а Wi-Fi работает со скорость в два раза меньшей (150 МБ/с), чем у других устройств поддерживающих N стандарт беспроводной передачи данных. Все это существенно ограничит быстродействие данной модели в режимах работы маршрутизатора. В режиме Wi-Fi точки доступа модель D-LINK DAP-1150 является достаточно простой в настройке и полнофункциональной, как для позиционирования ее в рамках малого сегмента сети.
