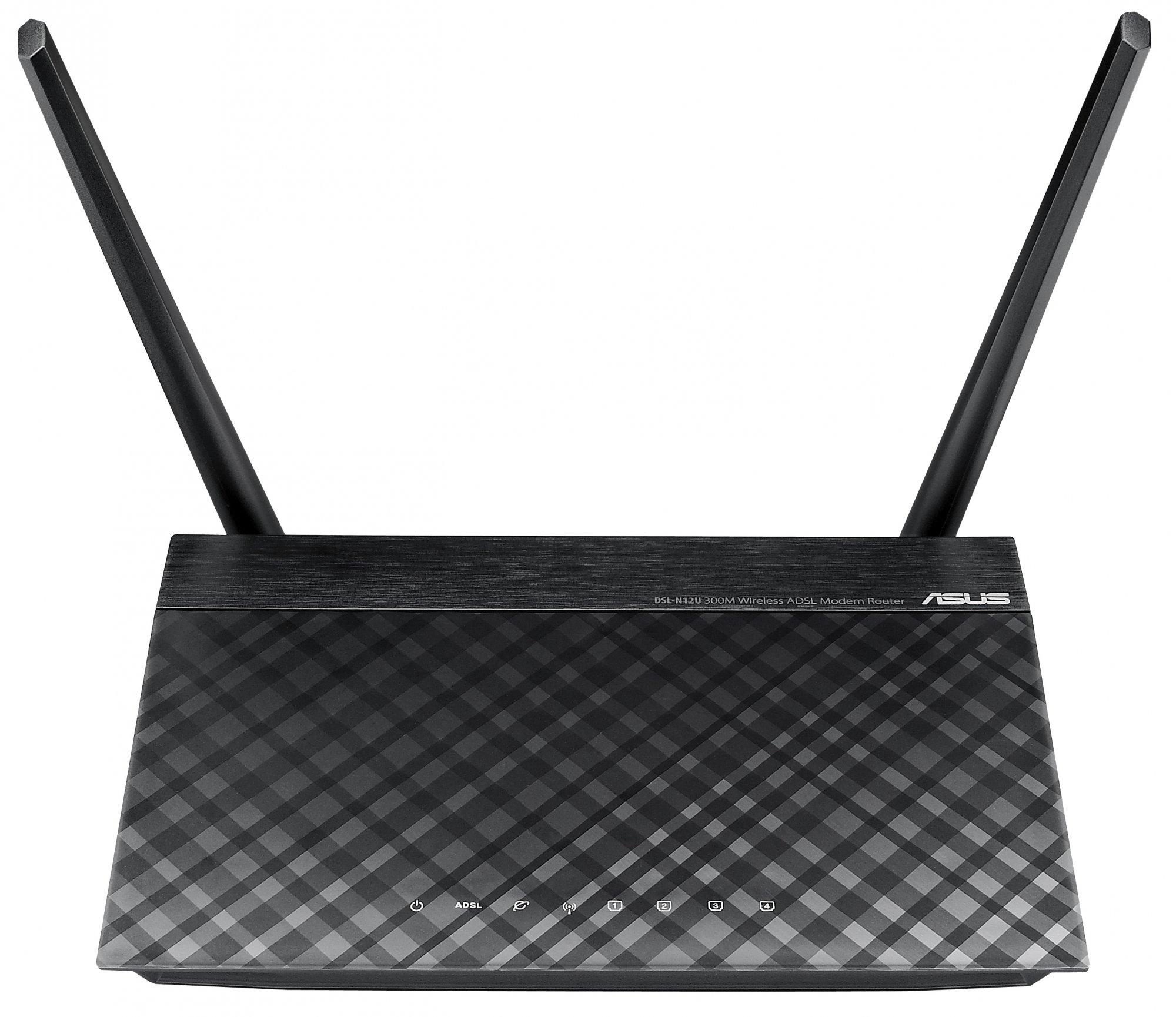

Asus DSL-N12U B1
Маршрутизатор Asus DSL-N12U B1 обеспечит скорость передачи данных до 300 Мбит/с и оборудован интегрированным принт-сервером
- Беспроводный маршрутизатор и ADSL-модем в одном устройстве
- Возможность подключения сетевого МФУ
- 3 простых шага для настройки параметров ADSL
- До четырех беспроводных сетей (до 4 SSID)
- Мощные антенны (коэффициент усиления 5 дБи)
Особенности:
Внешние антенны с коэффициентом усиления 5 дБи
DSL-N12U B1 оснащен внешними антеннами с высоким коэффициентом усиления (5 дБи), обеспечивающими более стабильный сигнал и увеличенную зону покрытия беспроводной сети.
EZ All-in-One (сетевое МФУ)
Функция All-in-One Printer Sharing позволяет клиентам беспроводной сети пользоваться возможностями сетевой печати без отдельного принт-сервера.
Упрощенная процедура настройки доступа к сети Интернет (QIS)
Подключите любое устройство для выхода в Интернет к беспроводному маршрутизатору и мастер QIS поможет быстро настроить интернет-соединение.
4 беспроводные сети с помощью одного устройства
RT-N12U B1 обеспечивает возможность создания четырех беспроводных сетей с динамическим распределением полосы пропускания и контролем доступа. Например, для руководителя можно выделить максимально широкую полосу и доступ к обеим сетям (приватной локальной сети и сети Интернет), для сотрудников – стандартную полосу и доступ только к приватной локальной сети, а для гостей – узкую полосу и доступ только к сети Интернет. Лучшее решение для организации беспроводной сети уровня SOHO!
Дополнительные возможности
- EZ QoS
- Кнопка включения/выключения беспроводного модуля
- Кнопка WPS
Основные характеристики:
| WAN-порт | ADSL |
| Интерфейсы | 1 x RJ11 для ADSL 4 x RJ45 для 10/100 BaseT LAN 1 x USB 2.0 |
| Беспроводные возможности | IEEE 802.11n, IEEE 802.11g, IEEE 802.11b |
| Скорость LAN портов | 100 Мбит/с |
| Скорость Wi-Fi | 300 Мбит/с |
| Частота работы Wi-Fi | 2.4 ГГц |
| Поддержка IPTV | Есть |
| Количество антенн | 2 х 5 дБи |
| Конструкция антенн | Несъемные |
| Функции безопасности | 64-bit WEP, 128-bit WEP, WPA2-PSK, WPA-PSK, WPA-Enterprise, WPA2-Enterprise, Radius 802.1x, WPS |
| Функции брандмауэра | NAT и SPI firewall Port, IP, URL, MAC фильтр |
| Поддержка операционных систем | Управление: Графический Веб-интерфейс (Web GUI) |
| Габариты и вес | 179 x 119 x 37 мм 345 г |
- Маршрутизатор
- Блок питания
- CD-диск
- Кабель RJ-45
- Телефонный кабель
- Съемные антенны
- Руководство пользователя
- Гарантийный талон
1.Откройте браузер (Internet Explorer, Opera,Firefox или
другой) и введите в адресной строке 192.168.1.1, предварительно настроив подключение по локальной
сети. На открывшейся странице введите admin в поля Имя пользователя и Пароль. Нажмите кнопку Ок. Изначально данный модем предназначен для подключения к
телефонной линии и доступ к интернету через неё (без возможности
автоматического подключения к сети интернет). Но при необходимости в этом
модеме реализована функция поднятия VPN соединения через LAN порт.

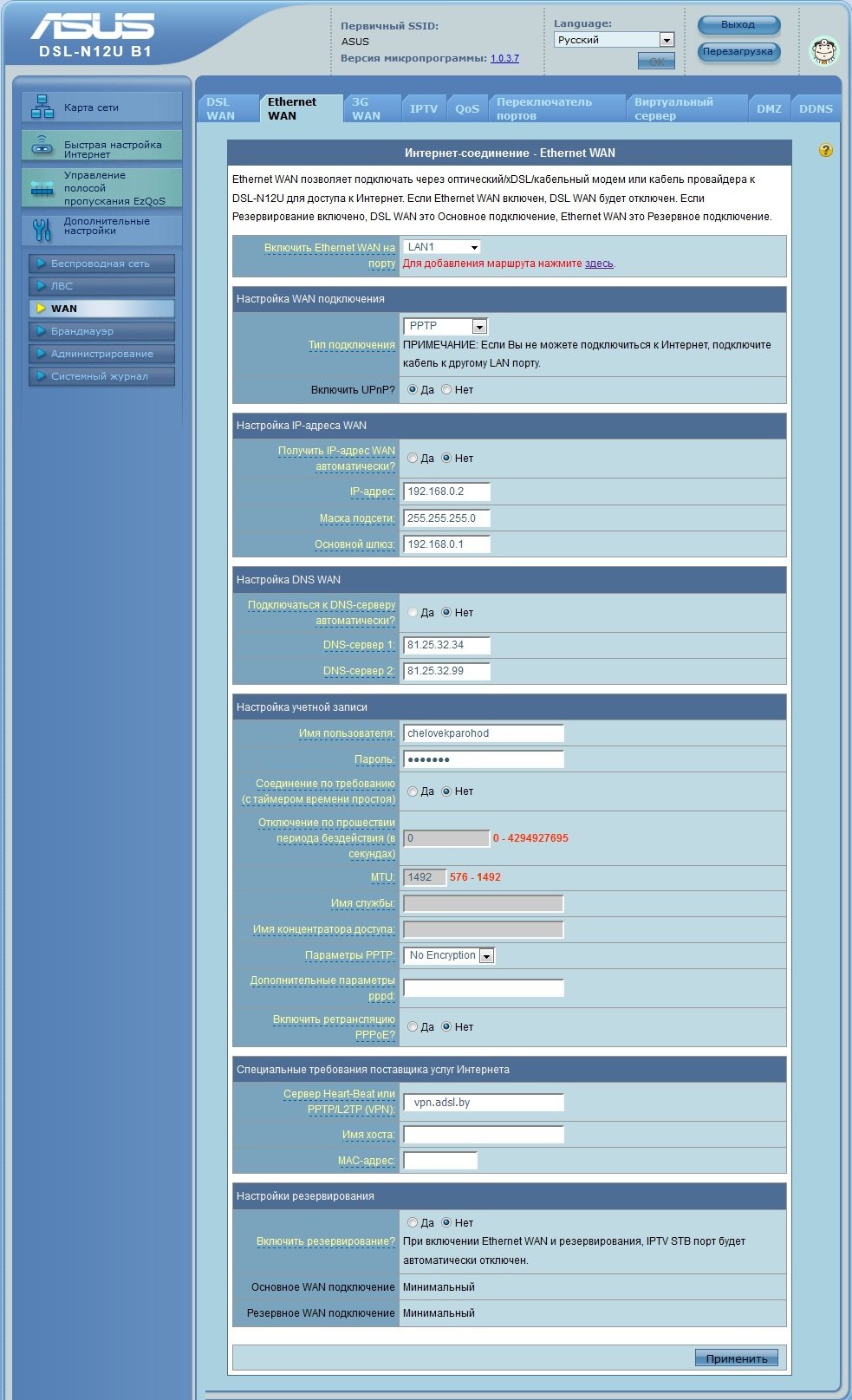

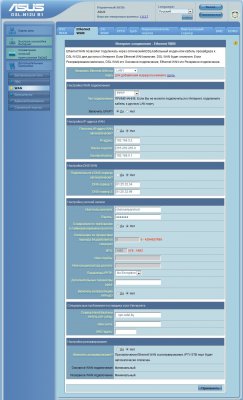

2.Зайдите в меню Ethernet WAN и выберите какой порт LAN Вы будете использовать в качестве WAN порта, т.е. в какой из них будет подключаться кабель от провайдера, либо кабель от Вашего другого модема. Вводим параметры подобно иллюстрации только в качестве Имени пользователя и Пароля введите свои имя пользователя и пароль для доступа к сети интернет. IP адрес должен быть в той же подсети что и модем к которому Вы будете подключать ASUS. (На примере IP адрес удалённого модема, он же Основной шлюз: 192.168.0.1, при маске подсети 255.255.255.0 IP адрес можем выставить к примеру 192.168.0.2). В конце нажимаем кнопку Применить.
3.Прописываем маршруты, для этого нажимаем на подпись Для добавления маршрута нажмите здесь и поочерёдно добавляем 4 маршрута, т.е. вводим значения в поля IP адрес сети или хоста, Сетевая маска, Шлюз, Метрика и нажимаем Добавить. В качестве интерфейса выбираем WAN.
IP адрес сети или хоста 81.25.32.6 Сетевая маска 255.255.255.255 Шлюз Ваш шлюз Метрика 1
IP адрес сети или хоста 81.25.32.32 Сетевая маска 255.255.255.224 Шлюз Ваш шлюз Метрика 1
IP адрес сети или хоста 81.25.32.64 Сетевая маска 255.255.255.192 Шлюз Ваш шлюз Метрика 1
IP адрес сети или хоста 81.25.34.96 Сетевая маска 255.255.255.240 Шлюз Ваш шлюз Метрика 1
В качестве шлюза может быть установлен Lan IP модема к которому подключён ASUS, если модем настроен в режиме Route, либо шлюз для Вашего номера кроссировки если модем настроен в режиме Bridge (указаны в памятке при подключении). Если эти данные у Вас отсутствуют – уточните в отделе технической поддержки.

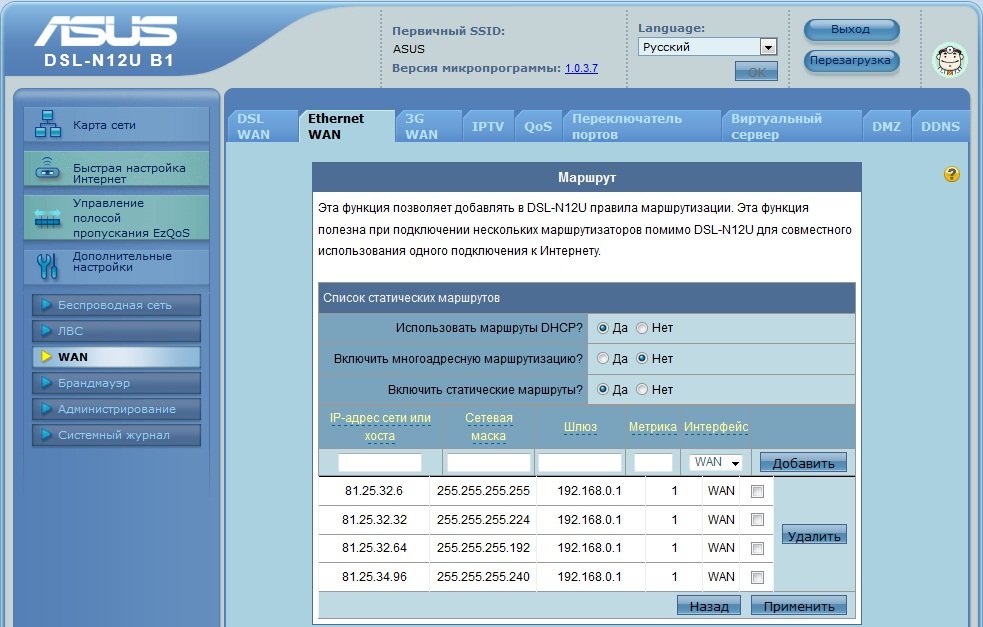

В итоге должна получится следующая таблица. Не забудьте поставить галочку вверху Включить статические маршруты и кнопку Применить.

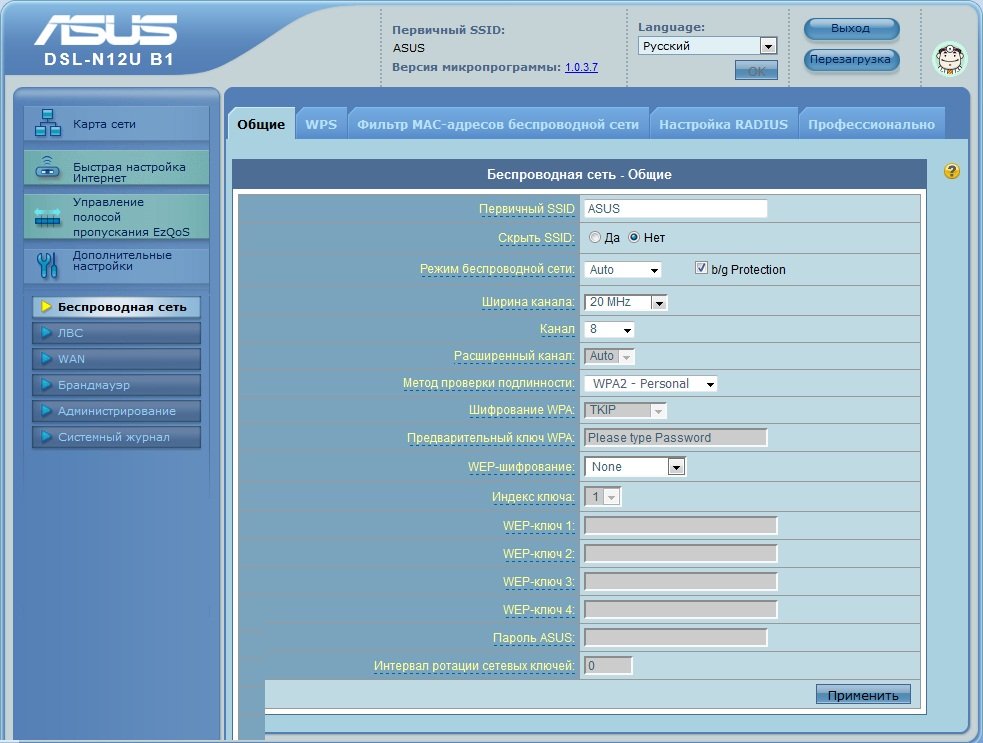

4.Переходим к настройке Вашей беспроводной сети, для чего переходим в пункт меню Беспроводная сеть и в поле Первичный SSID вводим желаемое название Вашей беспроводной сети. Тип шифрования меняем на WPA2-Personal, а в графе Предварительный ключ WPA вводим желаемый пароль для Вашей сети. Нажимаем кнопку Применить.
