Настройка коммутатора TP-LINK TL-WA5210G

Описание:
Применение
Наружная точка доступа высокой мощности (СРЕ) TL-WA5210G предназначена для создания беспроводных сетей на больших расстояниях, а также для использования в качестве решения при выходе в Интернет посредством беспроводного Интернет-провайдера (WISP). Данная модель сочетает в себе функции Беспроводной точки доступа, Клиента WISP, оборудована высокочувствительной антенной и выполнена во всепогодном корпусе для защиты от условий окружающей среды. Высокая выходная мощность и высокая чувствительность антенны 12 дБи позволяют существенно увеличить дальность передачи данных и обеспечить более стабильное беспроводное соединение. Устройство поддерживает стандарт IEEE 802.11b/g и позволяет создать беспроводную сеть со скоростью передачи данных до 54Мбит/с, благодаря чему все пользователи сети могут обмениваться файлами и просматривать Интернет-сайты.

Всепогодный защищенный корпус
Наружная точка доступа высокой мощности (СРЕ)TL-WA5210G разработана специально для использования в суровых погодных условиях. Всепогодный корпус и детали, устойчивые к перепадам температуры (-30°C~70°C), позволяют использовать точку доступа в плохих погодных условиях. Кроме того, устройство оснащено встроенной защитой от молний (4000В) и статического электричества (15кВ) – все это обеспечивает надежную работу TL-WA5210G, где бы вы ее ни расположили.

Высокая мощность и чувствительность
Устройство высокой мощности, как например, мощный динамик, позволяет передавать звук (беспроводной сигнал) на большое расстояние; а высокая чувствительность, которую можно сравнить с высокочувствительными микрофонами, позволяет точке доступа различить и получить даже самый слабый сигнал. Комбинация этих двух параметров позволяет получать и передавать сигналы на большие расстояния с повышенной скоростью.

Беспроводное соединение на большом расстоянии
Модель TL-WA5210G оснащена двунаправленной 12дБи антенной, благодаря которой стало возможным установить беспроводную связь на большом расстоянии. С помощью специального программного обеспечения вы можете задать расстояние, на котором будет передаваться сигнал с одной точки доступа на другую. Так, вы можете указать значение до 15 км, или же до 52 км, при условии, что будет использоваться более чувствительная антенна.

Несколько рабочих режимов – расширенная область применения
TL-WA5210G поддерживает режимы ТД с клиентом, ТД с клиентом и маршрутизатором, Моста, Ретранслятора, Точки доступа и Шлюза, что значительно расширяет область ее применения. В режиме точки доступа с маршрутизатором и клиентом TL-WA5210G работает как устройство WISP CPE. Помимо этого, TL-WA5210G также перебирает на себя функции маршрутизатора при осуществлении передачи данных между проводными и беспроводными сетями. Вследствие этого пользователь WISP может с легкостью поделиться WISP соединением посредством обыкновенного коммутатора.

Поддержка PoE – гибкость подключения
Питание TL-WA5210G может производиться по кабелю Ethernet одновременно с передачей данных, при этом устройство может находиться на расстоянии 60 метров от источника питания. Это позволяет вам расположить TL-WA5210G в наиболее удачном месте с точки зрения мощности сигнала – например, на стене или под потолком вашего офиса.

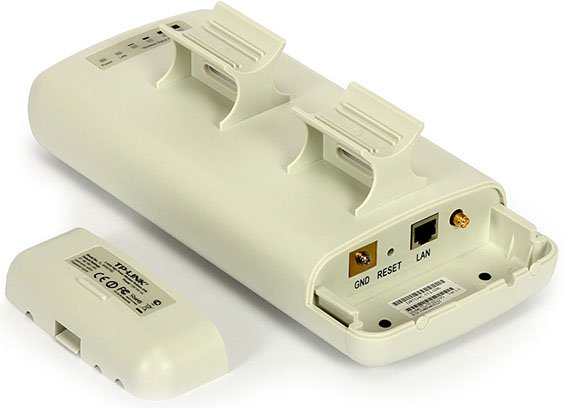

Порты TL-WA5210G:

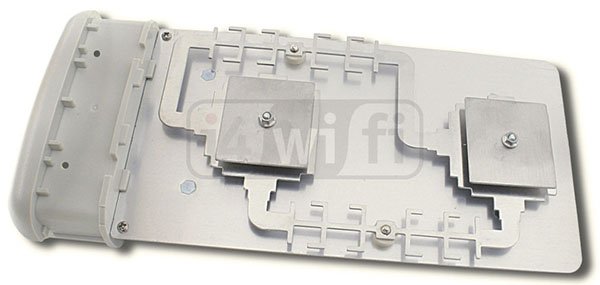

Встроенная антенна TL-WA5210 G:



Характеристики:
Порты Один 10/100Мбит/с RJ-45 порт с автоматическим определением (Auto MDI/MDIX, PoE)
Один внешний разъем типа Reverse SMA для подключения антенны
Один вывод заземления
Аппаратные кнопки / Тумблеры Восстановление заводских настроек
Внешний источник питания 12 В постоянного тока / 1.0 A линейный блок питания
Стандарты беспроводной передачи данных IEEE 802.11g, IEEE 802.11b
Антенна Двунаправленная антенна 12 дБи
Ширина (угол) направленной антенны По горизонтали: 60°. По вертикали: 30°
Защита Защита от статического электричества до 15 кВ
Защита от молний до 4000 В
Встроенный вывод заземления
Частотный диапазон 2.4-2.4835 ГГц
Скороcть передачи сигналов 11g: до 54Мбит/с (динамическая)
11b: до 11Мбит/с (динамическая)
Мощность беспроводного сигнала LAN и копируем MAC Address (с сохранением скажем в текстовый документ), потом узнаете зачем;
- Теперь проследуем в Wireless => Basic Settings и в позиции Region выберем свою страну;
- Проверяем в Wireless => Wireless Mode должно быть выбрано Access Point;
- В разделе Wireless => Distance Setting выставляем расстояние, при котором будет использоваться канал.
Ну, вот пожалуй и всё, точка доступа настроена, теперь приступим к настройке клиента.

Настройка TP-LINK TL-WA5210G как клиента
Подключаем точку доступа по той же схеме, и приступаем к настройке:
- Оставляем IP адрес своего адаптера, (192.168.1.5);
- Набираем в адресной строке 192.168.1.254 и попадаем на страницу авторизации точки доступа, вводим стандартный логин и пароль – admin и admin;
- Меняем пароль как при прошлой настройке;
- В Operation Mode выбираем AP Client Router: WISP Client Router;
- Далее следуем в Network => LAN и меняем IP адрес на 192.168.1.253, или с любым окончанием отличным от 192.168.1.254 (для удобства);
- Теперь проследуем в Wireless => Basic Settings и в позиции Region выберем свою страну;
- Проследуем в Wireless => Wireless Mode и выбираем Client, потом выбираем пункт MAC of AP, теперь вставляем в строку MAC of AP: MAC адрес, который мы скопировали при настройке первой точки доступа;
- В разделе Wireless => Distance Setting выставляем расстояние, при котором будет использоваться канал.
- IP адрес и DNS сетевой платы нужно установить в получение автоматом, так как у точки доступа включился DHCP сервер после установки в Operation Mode => AP Client Router: WISP Client Router.
Теперь, вы сможете получить доступ ко внешним ресурсам (за AP), поднять VPN и PPPoE соединение или что либо.

А, для того, что бы к вам никто не смог подключится, нужно включить шифрование. На обеих точках доступа принцип настройки одинаков: Wireless => Security Settings => выбираем WPA-PSK/WPA2-PSK => в поле PSK Passphrase вписываем ОДИНАКОВЫЙ пароль (я думаю пароль вы придумаете сами).

Для функционирования доступа к ресурсам за AP, за AP должен быть поднят DHCP сервер (например провайдера), или нужно настроить IP адрес WAN клиентской точки доступа (Network => WAN => WAN Connection Type: Static IP), IP адрес, подходящий для внешней сети (естественно).

Собственно говоря, ничего сложного, но это лишь основные настройки, а остальное уже на ваше усмотрение (например MAC фильтрация или шифрование).
