Описание:
Применение

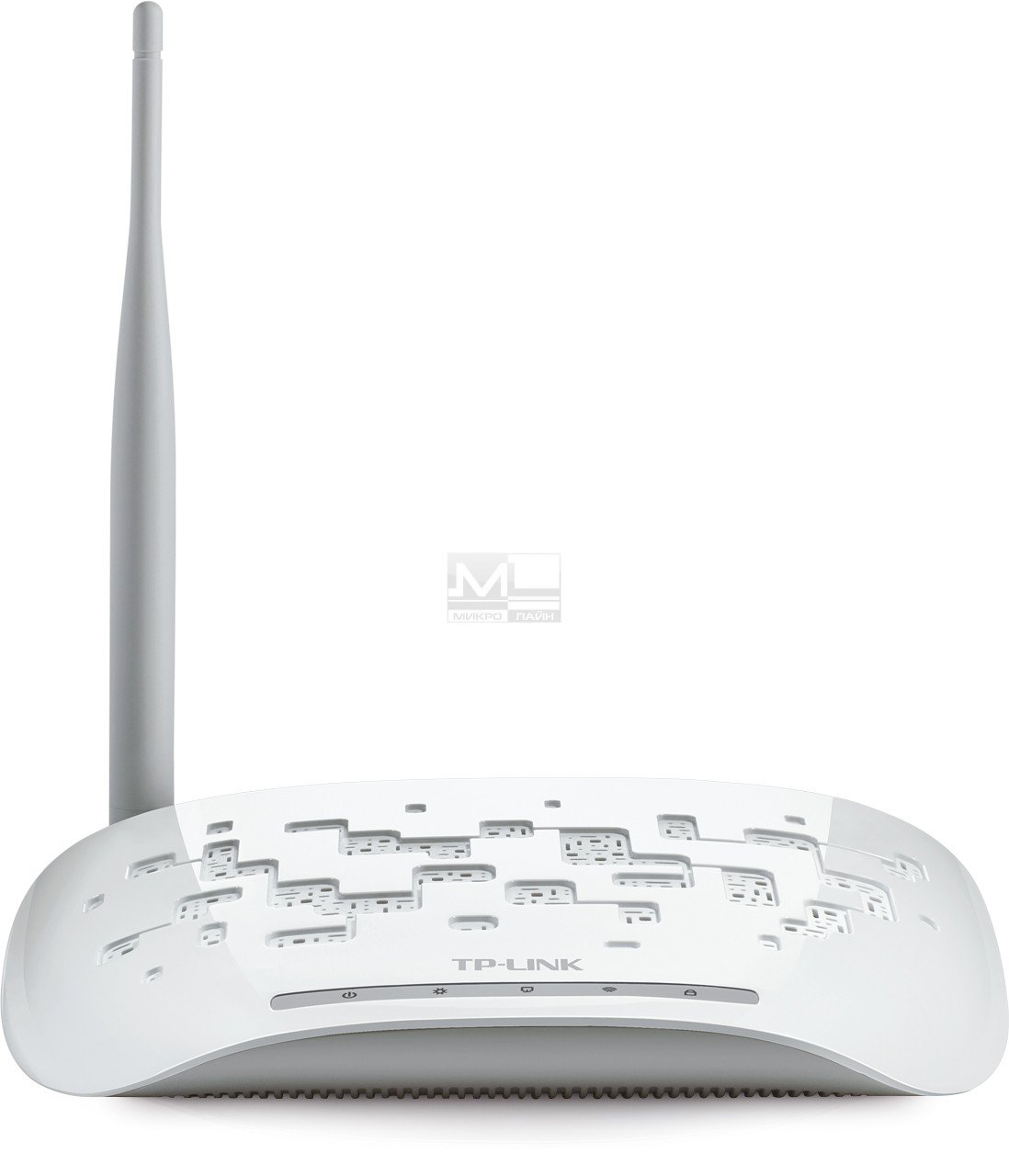

Беспроводная точка доступа TL-WA701ND серии N спроектирована для создания или расширения беспроводных сетей на базе стандарта беспроводной передачи данных N или одновременного подключения к вашей беспроводной сети различных Ethernet-устройств: игровых консолей, цифровых мультимедиа-адаптеров, принтеров или внешних сетевых устройств хранения данных. Данная точка доступа спроектирована на базе технологии Align™ для 1-поточной передачи данных, что обеспечивает высокую пропускную способность и производительность вашей беспроводной сети при передаче данных на скоростях до 150Мбит/с. Точка доступа поддерживает большое количество разнообразных функций, с которыми создание и использование беспроводной сети становится еще более легким, гибким и удобным.

Поддержка стандарта N – увеличенная скорость передачи и дальность сигнала
TL-WA701ND поддерживает стандарт IEEE 802.11n, что дает возможность создать беспроводную сеть, которая превосходит сеть на базе стандарта IEEE 802.11g по скорости передачи данных и площади покрытия в девять и четыре раза соответственно. С поддержкой технологии AlignTM, TL-WA701ND предоставляет усовершенствованные рабочие возможности; с ними вы сможете наслаждаться высокоскоростным доступом в Интернет при скачивании файлов, играх по сети, онлайн просмотре видео.

Технология ССА – стабильность беспроводного сигнала
Технология CCA (Clear Channel Assessment) позволяет автоматически избежать конфликтов каналов при передаче данных, что существенно улучшает качество вашего беспроводного соединения. Используя функцию поиска свободных каналов, ССА гарантирует, что при передаче данных будут использованы только свободные каналы. Кроме того, при проведении поиска будут найдены те каналы, которые должны освободиться в ближайшее время, и через какой промежуток вы сможете начать их использовать, чтобы увеличить скорость передачи данных.

Поддержка нескольких режимов работы
Устройство поддерживает режимы ТД с клиентом, ТД с клиентом и маршрутизатором, Ретранслятора и режим Точки доступа, что значительно расширяет область применения данной модели. Наличие нескольких рабочих режимов поможет вам легко настроить беспроводную сеть в труднодоступных местах, а также устранить «мертвые» зоны в уже существующей беспроводной сети.

Поддержка WPA/WPA2 шифрования – безопасность вашей сети
На сегодняшний день технология WEP уже не является наиболее надежной защитой для данных, передаваемых по беспроводной сети. Точка доступа TL-WR701ND поддерживает технологии шифрования WPA/WPA2, разработанные производственной группой объединения WI-FI Alliance для повышения уровня защиты беспроводных сетей.

Кнопка QSS – быстрая настройка защиты
Точка доступа поддерживает технологию WI-FI Protected Setup™ (WPS) и оснащена кнопкой Быстрой настройки защиты (QSS). Теперь пользователь может мгновенно установить защиту беспроводной сети путем однократного нажатия кнопки QSS, после чего в беспроводном соединении будет автоматически установлена защита WPA2 (более надежная в сравнении с шифрованием WEP). Это не только самый быстрый способ установки защиты, но и наиболее удобный – вам даже нет необходимости запоминать пароль!

Поддержка технологии РоЕ – гибкость подключения
Питание точки доступа TL-WA701ND может производиться по кабелю Ethernet одновременно с передачей данных, при этом устройство может находиться на расстоянии до 30 метров от источника питания. Это позволяет вам расположить точку доступа в наиболее удачном месте с точки зрения мощности сигнала, например, на стене или под потолком вашего офиса.

Настройка коммутатора TP-LINK TL-WA701ND


Характеристики:

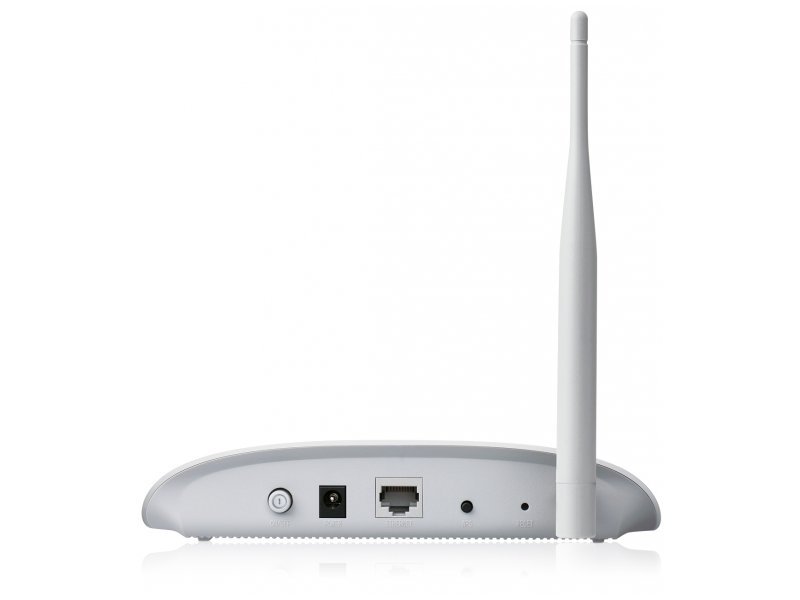

Порты 1 порт 10/100Мбит/с с автоматическим определением (Auto MDI/MDIX, PoE)
1 внешний разъем типа Reverse SMA для подключения антенны
1 вывод заземления
Аппаратные кнопки / Тумблеры Восстановление заводских настроек
Внешний источник питания 9 В постоянного тока / 0.85 A
Стандарты беспроводной передачи данных IEEE 802.11n, IEEE 802.11g, IEEE 802.11b
Тип антенны Съемная 4 дБи антенна с возможностью изменения положения
Частотный диапазон 2.4-2.4835 ГГц
Скороcть передачи сигналов 11n: до 150 Мбит/с (динамическая)
11g: до 54 Мбит/с (динамическая)
11b: до 11 Мбит/с (динамическая)
Мощность беспроводного сигнала <20 дБм (EIRP)
Чувствительность (прием) 130M: -68 дБм при 10% PER
54M: -68 дБм при 10% PER
11M: -85 дБм при 8% PER
6M: -88 дБм при 10% PER
1M: -90 дБм при 8% PER
Режимы работы Режим ТД, Режим мульти-SSID
Режим ТД с клиентом, Режим Ретранслятора (WDS / Универсальный )
Режим ТД+Мост (точка-точка/ точка-многоточка)
Функционал WDS Мост, WMM
Защита беспроводной сети Включение / отключение SSID, фильтрация по MAC-адресам
64/128/152-бит WEP шифрование, WPA/WPA2/WPA-PSK/WPA2-PSK (AES/TKIP) шифрование
Дополнительные возможности Поддержка РоЕ на расстоянии до 30 м
Сертификаты CE, FCC, RoHS
Комплект поставки TL-WA701ND
1 съемная всенаправленная антенна
Сетевой адаптер PoE
Блок питания
Диск с информацией
Инструкция по быстрой установке
Системные требования Microsoft Windows 98SE, NT, 2000, XP, Vista™ или Windows 7, MAC OS, NetWare, UNIX или Linux
Параметры окружающей среды Рабочая температура: -30 ~ 70 ° C
Температура хранения: -40 ~ 70 ° C
Рабочая влажность: 10 ~ 90% без образования конденсата
Влажность хранения: 5 ~ 90% без образования конденсата
Размеры (Ш х Д х В) 150 x 100 x 28 мм

Настройка TP-LINK TL-WA701ND
Информация основного маршрутизатора:
Сетевой IP-адрес: 192.168.0.1
SSID: test ABC
Тип шифрования: WPA2-PSK
Пароль: 11667063
Настройки ретранслятора (TL-WA701ND (версия 2)/TL-WA801ND (версия 2))

Шаг 1
Подключите компьютер к точке доступа с помощью сетевого кабеля Ethernet. Откройте интернет браузер и введите IP-адрес точки доступа (по умолчанию - 192.168.0.254) в адресную строку и нажмите Enter.

Настройка коммутатора TP-LINK TL-WA701ND


Шаг 2
Введите имя пользователя и пароль в поля на странице авторизации. По умолчанию установлены имя пользователя и пароль admin. Далее нажмите Enter.

Настройка коммутатора TP-LINK TL-WA701ND

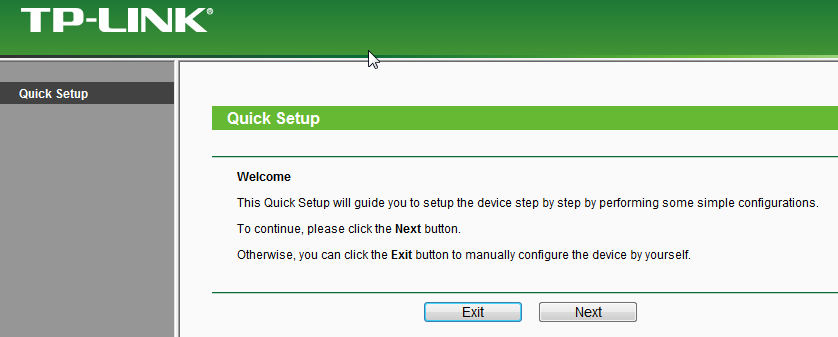

Шаг 3
Вы перейдете на страницу Быстрой установки устройства TP-LINK. Нажмите "Далее" (Next) для запуска процедуры установки.

Настройка коммутатора TP-LINK TL-WA701ND

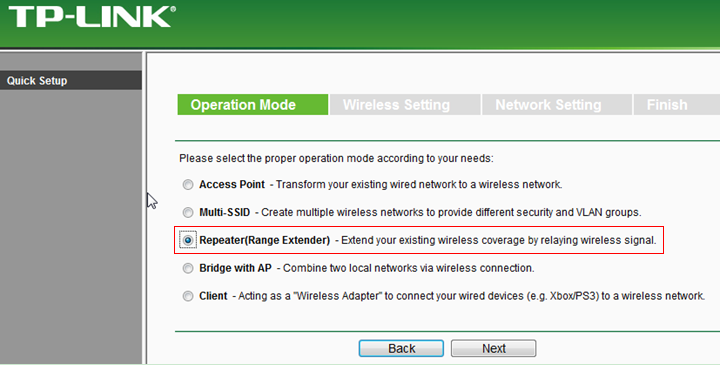

Шаг 4
Выберите Режим работы "Ретранслятор (Усилитель сигнала)" (Repeater (Range Extender)) и нажмите "Далее" (Next).

Настройка коммутатора TP-LINK TL-WA701ND


Шаг 5
Выберите "Универсальный ретранслятор" (Universal Repeater) в качестве "Режима ретранслятора" (Repeater Mode). Далее нажмите "Поиск" (Survey). (Елси основной маршрутизатор (Root Router) поддерживает ваш адрес WDS, вы также можете выбрать WDS ретранслятор (WDS Repeater))

Настройка коммутатора TP-LINK TL-WA701ND


Шаг 6

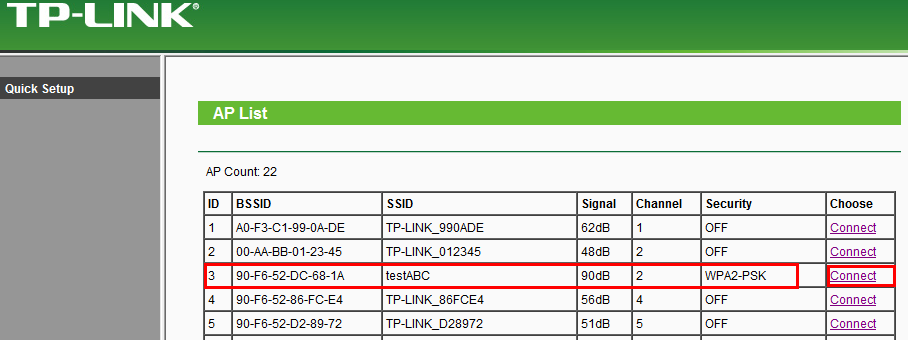

Найдите SSID основного маршрутизатора и нажмите "Подключиться" (Connect).

Настройка коммутатора TP-LINK TL-WA701ND

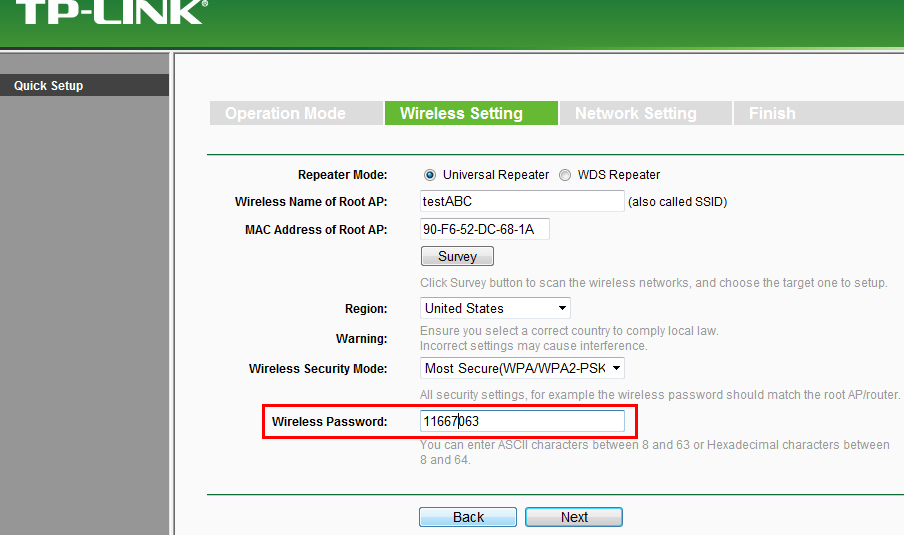

Шаг 7
Подтвердите Способ защиты беспроводного соединения (Wireless security mode) и введите пароль беспроводной сети (Wireless Password) для вашего основного маршрутизатора. Нажмите "Далее" (Next).

Настройка коммутатора TP-LINK TL-WA701ND

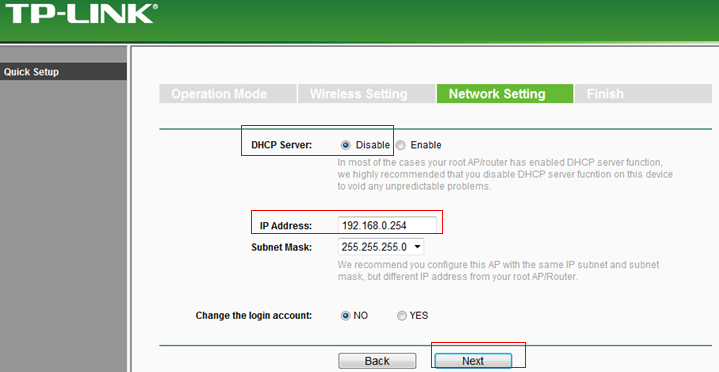

Шаг 8
Убедитесь, что DHCP-сервер отключен. Нажмите "Далее" (Next).

Настройка коммутатора TP-LINK TL-WA701ND


Примечание:
Пожалуйста убедитесь, что IP-адрес ретранслятора находится в одном IP-сегменте с основным маршрутизатором, а также избегайте конфликта IP-адресов. В ином случаем вы можете изменить IP-адрес ретранслятора в данном окне, чтобы он соответствовал IP-сегменту основного маршрутизатора.

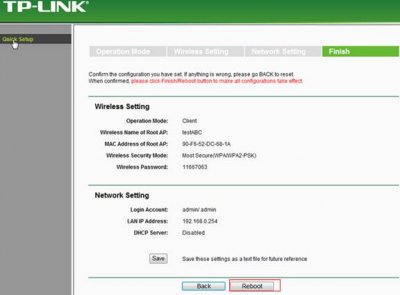

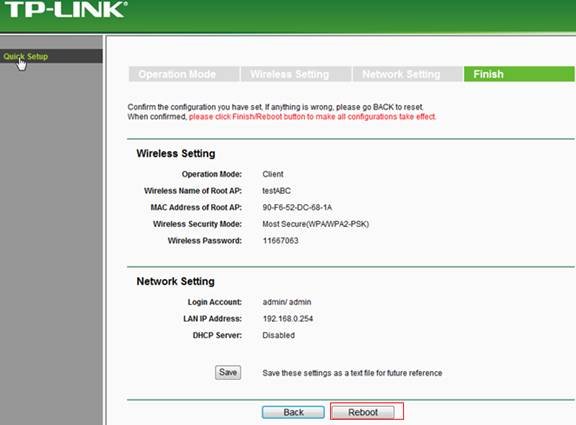

Шаг 9
Нажмите "Перезагрузить" (Reboot).

Настройка коммутатора TP-LINK TL-WA701ND


После того, как вы совершите все вышеперечисленные действия, ретранслятор должен правильно работать с основным маршрутизатором. Вы можете использовать команду Ping в командной строке вашего компьютера, чтобы убедиться, что режим ретранслятора был установлен успешно.

Настройка коммутатора TP-LINK TL-WA701ND


Если результат Ping не удовлетворительный, проверьте все вышеуказанные настройки или свяжитесь со службой технической поддержки TP-LINK для получения помощи.
