Настройка коммутатора D-Link DVG-7111S

Описание:
Соверщение звонков через Интернет для дома и небольшого офиса

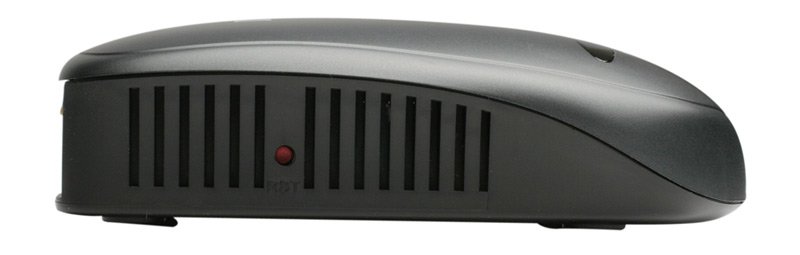

Телефонный голосовой шлюз DVG-7111S позволяет использовать соединение с кабельным / DSL-модемом для совершения недорогих звонков через Интернет. Это устройство сочетает в себе преимущества современной технологии Voice over IP c расширенными коммуникационными функциями. Благодаря порту FXS, к DVG-7111S может быть подключен обычный телефонный аппарат, что даст возможность совершать звонки через Интернет. Порт FXO позволяет преобразовывать оцифрованный голос из IP-сети или Интернет в аналоговый голос и передавать его пользователям аналоговых телефонных аппаратов в ТфОП.

Хорошее качество передачи голоса
DVG-7111S поддерживает функции QoS, что обеспечивает качество передачи и приема голоса, сходное с использованием обычной телефонной связи. Помимо этого, данный голосовой шлюз поддерживает множество полезных функций, включая перевод звонка, отображение идентификатора звонящего, трехстороннюю конференцию, телефонную книгу, ускоренный набор, hot line. Все это обеспечивает удобство пользователя при наборе номера и приеме телефонных звонков.

Совместный доступ в Интернет
DVG-7111S оснащен встроенным маршрутизатором, что позволяет просматривать Web-страницы, смотреть видео или играть в игры on-line одновременно с совершением телефонных звонков. Для этого необходимо подключить ПК к сети LAN данного телефонного аппарата VoIP или несколько компьютеров к порту LAN через коммутатор Ethernet. Данное устройство поддерживает очереди приоритетов для передачи трафика видео и игр on-line с высоким качеством.

Комплексная безопасность
DVG-7111S поддерживает опцию Voice VLAN, которая позволяет изолировать и обезопасить голосовой трафик, передаваемый через Интернет. Также поддерживается межсетевой экран NAT для защиты от злоумышленников в сети Интернет. В целях управления доступом производится фильтрация пакетов пользователя на основе порта или IP-адреса. Опция родительский контроль позволяет заблокировать нежелательные Web-сайты и установить расписания для работы в Интернет.

Характеристики:
Интерфейсы устройства
1 порт FXS с разъемом RJ-11
1 порт FXO c разъемом RJ-11
1 порт WAN 10/100Base-TX с разъемом RJ-45 и автоматическим определением полярности MDI/MDIX
1 порт LAN 10/100Base-TX с разъемом RJ-45 и автоматическим определением полярности MDI/MDIX

Поддерживаемые функции
Голосовые функции
Кодеки: G.711a/μ-law, G.723.1, G.726, G.729A/B
Обнаружение/генерация DTMF
Обнаружение / подавление пауз
Генерация комфортного шума (CNG)
Обнаружение голосовой активности (VAD)
Эхоподавление G.165 / G.168
Настраиваемый jitter-буфер
Генерация тона CPT (Call Progress Tone)
Регулировка усиления: авто / программируемая
Встроенный Local Mixer
IVR
SNMP v2 (опционально)
TR-069/TR-104 (опционально)

Функции звонков
Звонки в режиме Peer-to-Peer
Удержание / снятие с удержания вызова
Ожидание вызова,
Подбор звонка
Перевод звонка (Call Transfer, требуется SIP-сервер)
Переадресация звонков (занято, нет ответа, безусловная)
Перевод звонка (сопровождаемый, несопровождаемый)
Функция «Не беспокоить»
Скоростной набор
Повторный набор
Трехсторонняя конференция
MWI (RFC-3842)
Hot Line и Warm Line

Телефонные функции
Внутриполосный (In-Band) DTMF, внеполосный (Out-of-Band) DTMF, DTMF Relay (RFC2833 или SIP INFO)
Поддержка DTMF/импульсного набора
Обнаружение и генерация идентификатора звонящего (Caller ID): DTMF
FSK-Bellcore Type 1 и 2
FSK-ETSI Type 1 и 2
FSK: Имя звонящего, номер, дата и время, vMWI
Обнаружение смены полярности (FXO) и генерация (FXS)
T.30 FAX Bypass G.711, T.38, передача факса в реальном времени
Механизм предотвращения ошибок: сетевой сервис, проблемы с питанием
FXS relay to FXO
Таблица номеров спецслужб (FXO)
Модем по IP: до V.34
Обнаружение (FXO) и генерация (FXS) тона ТфОП
Тон приемника при снятии трубки - 480 Гц

Управление вызовами
Поддержка Outbound Proxy
Механизм SIP Registration Failover
Group Hunting
Privacy mechanism / Private extensions to SIP
Таймеры сессии (обновление / Re-invite)
Поддержка DNS SRV
Типы звонков: голос / модем / факс
Маршрутизация звонков по номеру префикса
Поддержка программируемого пользователем плана набора
Поддержка Toll-Free (FXO)
Управление номером автоматического набора (VoIP и FXO)
Клиент CDR
Клиент менеджера телефонной книги
Manual Peer table (для звонков P2P)
E.164, поддержка ENUM
Symmetric RTP

Управление учетными записями
Регистрация на основе портов
Регистрация на основе устройства (общая учетная запись)
Смешанный режим регистрации (Hunt number для входящих вызовов, на основе номера порта для исходящих вызовов)
Регистрация по IP-адресу SIP-сервера или доменному имени
Поддержка формата RFC3986 SIP URI

Индикаторы
Power
Register
Line
Phone
WAN
LAN

Качество обслуживания (QoS)
ToS
8 очередей приоритетов 802.1p
DiffServ (DSCP)
Управление полосой пропускания на WAN-порту

VLAN
VLAN Tagging для пакетов с голосом и данными

Физические параметры
Размеры
135 x 96 x 40 мм

Вес
160г

Питание
на входе: 100-240В, 50-60 Гц переменного тока 1А
требуемое питание: 12В постоянного тока 1,5А

Потребляемая мощность
4,8 Вт

Рабочая температура
От 0˚ до 45˚C

Температура хранения
От -20˚ до 65˚C

Рабочая влажность
От 10% до 90%, без образования конденсата

Влажность хранения
От 5% до 95%, без образования конденсата

Настройка D-Link DVG-7111S

Подключитесь к WAN порту шлюза, введя адрес 192.168.1.2. Войдите с логином admin и без пароля.

1. В разделе Setup > Internet Setup укажите сетевые параметры WAN порта. Напомню, что все VoIP шлюзы подключаются к 3CX через WAN порт. Я ввел 192.168.0.3. Также я указал другие настройки, соответствующие моей сети. Нажмите Apply.

2. В разделе Setup > VoIP Setup добавьте настройки для SIP сервера, в нашем случае, 3CX Phone System. Здесь нужно указать следующие данные:
- Название аккаунта, например 3CX
- Номер FXS порта, то есть, доп. номер (Extension) 3CX Phone System, который будет подключен к системе через FXS порт шлюза. Это может быть обычный аналоговый телефон, но чаще через FXS порт подключают факс-аппарат, либо DECT трубку
- Номер FXO порта, который соответствует виртуальному номеру внешней линии (Virtual Extension) 3CX Phone System
- Общие параметры SIP сервера 3CX: его IP адрес, номер порта и т.п.

3. В разделе Setup > LAN Setup установите режим Bridge.

4. Перейдите в раздел Advanced > VoIP. В разделе Caller ID установите тот тип Caller ID, который поддерживает ваш аналоговый телефон.

Я рекомендую установить FXS Caller ID Generation: FSK + Type II и FSK Caller ID Type: ETSI. Включите также остальные опции, как показано на рисунке, если они не включены по умолчанию.

5. В разделе Calling Features можно установить локальные диалкоды для различных телефонных функций на порте FXS. Однако, я рекомендую оставить все настройки по умолчанию и пользоваться серверными правилами 3CX.

6. В разделе CODEC поставьте в качестве предпочтительного кодек G.711 u-law

7. В резделе CPT / Cadence включите опцию автоматического определения сигнала Занято (Busy Tone Cadence Measurement), если она не включена по умолчанию.

8. В разделе Digit Map поставьте галочку Enable Pound Key ' # ' Function, если она не поставлена по умолчанию. Теперь вы можете набирать # после номера, чтобы ускорить его набор.

9. В разделе DTMF & PULSE можно выбрать тип набора номера - тоновый или импульсный. По умолчанию установлен тоновый. Также важно включить Enable Out-of-Band DTMF и установить его в RFC 2833. Рекомендуется также установить Enable Hook Flash Event в RFC 2833.

10. В разделе FAX следует установить протокол передачи факса шлюзом. Я рекомендую T.38 Native.

11. В разделе HOT LINE настройте функцию хотлайн таким образом, чтобы FXO порт автоматически набирал номер соответствующего Virtual Extension. Для FXS хотлайн не нужен. Также я рекомендую отключить Detect FXO Line Presence и Enable FXO / Trunk Extension Number. Ring count before FXO pick up установите в 0.

12. В разделе LINE присутствует ряд важных параметров. Прежде всего, это услиление линии (Listening Volume и Speaking Volume). Рекомендуется их менять только если слышимость в трубке слишком тихая, или наоборот, присутствует эхо. Корме того, важно правильно выставить сопротивление FXO и FXS линии в 600 Ом.

13. В разделе SIP Advanced рекомендую установить:
Session Refresh Request : re-INVITE
Session Refresher : UAC
Включить CLIR At Transit In W/O Caller ID, Invite URL Need 'User=Phone'
