Настройка коммутатора D-Link DIR-300/NRU/B7

Настройка коммутатора D-Link DIR-300/NRU/B7


Описание:
Устройство DIR-300NRU представляет собой беспроводной маршрутизатор со встроенным 4-портовым коммутатором, который позволяет быстро и просто организовать беспроводную и проводную сеть дома и в офисе.

Вы можете подключить беспроводной маршрутизатор DIR-300NRU к кабельному или DSL-модему или выделенной Ethernet-линии, чтобы использовать высокоскоростное соединение с сетью Интернет для решения широкого круга профессиональных задач. Встроенный 4-портовый коммутатор маршрутизатора позволяет подключать компьютеры, оснащенные Ethernet-адаптерами, игровые консоли и другие устройства к Вашей сети.

Используя беспроводной маршрутизатор DIR-300NRU, Вы сможете быстро организовать беспроводную сеть дома и в офисе, что позволит Вашим сотрудникам или членам Вашей семьи подключаться к беспроводной сети практически в любой точке (в зоне действия беспроводной сети). Маршрутизатор может выполнять функции базовой станции для подключения к беспроводной сети устройств, работающих по стандартам 802.11b, 802.11g и 802.11n (со скоростью до 150 Мбит/с).

В маршрутизаторе реализовано множество функций для беспроводного интерфейса. Устройство поддерживает несколько стандартов безопасности (WEP, WPA/WPA2), фильтрацию подключаемых устройств по MAC-адресу, а также позволяет использовать технологии WPS и WMM.

Беспроводной маршрутизатор DIR-300NRU оснащен встроенным межсетевым экраном. Расширенные функции безопасности позволяют минимизировать последствия действий хакеров и предотвращают вторжения в Вашу сеть и доступ к нежелательным сайтам для пользователей Вашей локальной сети.

Для управления и настройки беспроводного маршрутизатора DIR-300NRU используется простой и удобный встроенный web-интерфейс (доступен на нескольких языках).

Настройка коммутатора D-Link DIR-300/NRU/B7


Характеристики:
Интерфейс WAN

- 1 порт 10/100BASE-TX Ethernet для подключения кабельного или DSL-модема или подключения к выделенной Ethernet-линии

Интерфейс LAN
- 4 порта 10/100BASE-TX Ethernet

Интерфейс WLAN
• IEEE 802.11n (до 150 Мбит/с)
• IEEE 802.11b/g

Сетевые функции
• Типы WAN-соединения
• PPPoE
• Статический IP
• Динамический IP
• PPTP/L2TP + Статический IP
• PPTP/L2TP + Динамический IP
• DHCP-сервер и DHCP-клиент
• DNS relay
• Пропуск VPN-тоннеля (PPTP/L2TP)
• Dynamic DNS
• Статическая IP-маршрутизация
• Удаленный доступ
• Сетевая статистика для каждого интерфейса
• IGMP Proxy
• RIP
• UPnP
• Поддержка VLAN

Беспроводное соединение
• Поддерживаемые стандарты безопасности
◦ WEP
◦ WPA/WPA2 Personal
◦ WPA/WPA2 Enterprise
• MAC-фильтр
• Управление подключенными устройствами
• Методы PIN и PBC функции WPS
• Функция WMM (Wi-Fi QoS)
• Расширенные настройки
• Поддержка режима «клиент»

Функции межсетевого экрана
• Преобразование сетевых адресов (NAT)
• Контроль состояния соединений (SPI)
• IP-фильтры
• URL-фильтр
• MAC-фильтр
• DMZ-зона
• Функция защиты от ARP- и DDoS-атак
• Виртуальные серверы

Настройка и управление
• Web-интерфейс настройки и управления на нескольких языках
• Доступ по TELNET
• Обновление внутреннего программного обеспечения маршрутизатора через web-интерфейс
• Сохранение и загрузка конфигурации
• Поддержка удаленного журналирования
• Автоматическая синхронизация системного времени с NTP-сервером

Индикаторы
• Питание
• Интернет
• Беспроводная сеть
• 4 индикатора Локальная сеть

Физические параметры
Питание

• Источник питания: внешний адаптер питания постоянного тока 5В/1А
• Кнопка Reset для возврата к заводским установкам по умолчанию

Рабочая температура
- от 0 до 40 C

Температура хранения
- От -20 до 65 С

Влажность при эксплуатации
- От 10% до 90% без конденсата

Влажность при хранении
- От 5% до 95% без конденсата

Настройка D-Link DIR-300 NRU/B7

1. Подключите маршрутизатор к электросети.

Настройка коммутатора D-Link DIR-300/NRU/B7

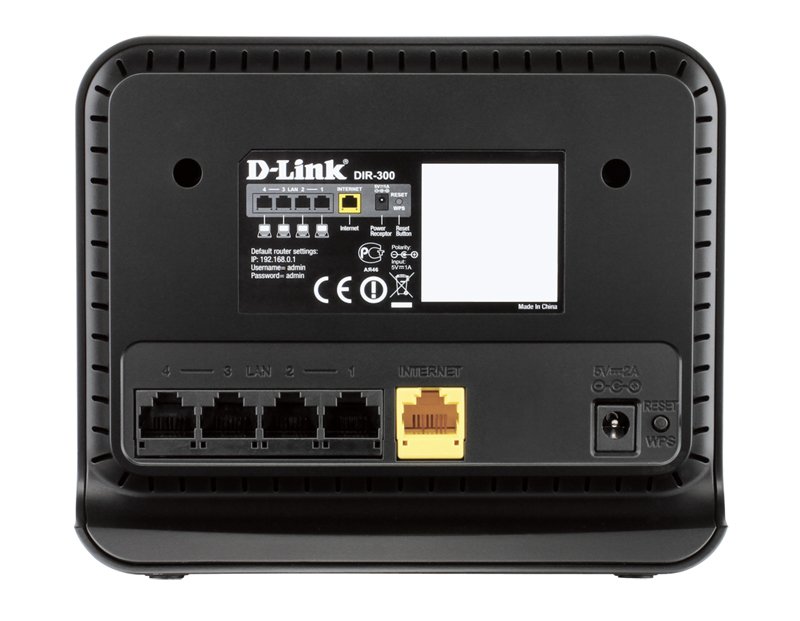

2. Подключите кабель, по которому вы подключаетесь к интернету к маршрутизатору в порт «INTERNET».

3. Подключите кабель синего цвета, входящий в комплект поставки маршрутизатора, одним концом в любой из портов «LAN» на маршрутизаторе (они промаркированы синим цветом и имеют нумерацию с 1-го по 4-й), а другим концом в сетевую карту вашего компьютера.

4. Откройте любой браузер (Internet Explorer, Mozilla Firefox, Opera, Google Chrome и т. п.).

5. В адресной строке браузера наберите адрес «192.168.0.1», нажмите клавишу «Enter» на клавиатуре.

Настройка коммутатора D-Link DIR-300/NRU/B7


6. Когда откроется web-интерфейс маршрутизатора, в меню «Язык»(«language»), выберите «Русский».

Настройка коммутатора D-Link DIR-300/NRU/B7

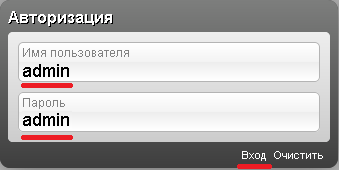

7. Когда язык интерфейса изменится на Русский, в поле «Имя пользователя:», введите «admin» в поле «Пароль:», введите «admin» Нажмите кнопку «Вход».

Настройка коммутатора D-Link DIR-300/NRU/B7

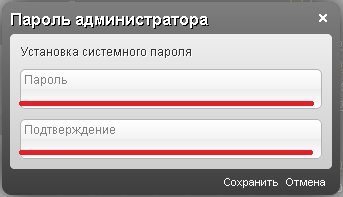

8. Далее будет предложено назначить пароль для входа в интерфейс управления маршрутизатором. Вы можете придумать новый пароль или указать стандартный — «admin». В поле «Пароль:», укажите пароль который вы придумали. В поле «Подтверждение:», укажите этот пароль еще раз. Нажмите кнопку «Сохранить».

Внимание! Указанный вами пароль, нужно запомнить или записать, чтобы вы могли при необходимости войти в интерфейс управления маршрутизатором.

Настройка коммутатора D-Link DIR-300/NRU/B7


9. В меню маршрутизатора, выберите пункт «WAN».

Настройка коммутатора D-Link DIR-300/NRU/B7


10. В списке сетей, выберите сеть «WAN». Для выбора нажмите на строку «WAN» левой клавишей мыши.

Настройка коммутатора D-Link DIR-300/NRU/B7


11. В открывшемся меню настройки, нажмите кнопку «Удалить»

Настройка коммутатора D-Link DIR-300/NRU/B7


12. Откроется список интерфейсов маршрутизатора, нажмите «Добавить»

Настройка коммутатора D-Link DIR-300/NRU/B7


13. Откроется страница создания соединения. Выполните следующие действия:
Тип соединение установите в значение «Статический IP».
Заполните поля укажите IP-адрес, маску подсети, основной шлюз, предпочитаемый DNS-сервер, альтернативный DNS-сервер. Эти данные содержатся на листе «Настройки необходимые для подключения к сети ЕКАНЕТ», который прилагался к договору.

Настройка коммутатора D-Link DIR-300/NRU/B7

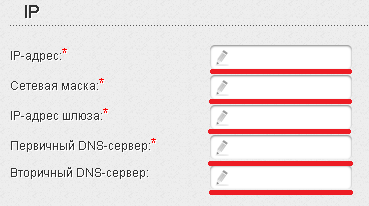

14. В появившихся полях укажите IP-адрес, маску подсети, основной шлюз, предпочитаемый DNS-сервер, альтернативный DNS-сервер. Эти данные содержатся на листе «Настройки необходимые для подключения к сети ЕКАНЕТ», который прилагался к договору.

Настройка коммутатора D-Link DIR-300/NRU/B7


15. Нажмите кнопку «Сохранить»

Настройка коммутатора D-Link DIR-300/NRU/B7


16. Откроется список интерфейсов маршрутизатора, нажмите «Добавить»

Настройка коммутатора D-Link DIR-300/NRU/B7


17. Параметр «Тип соединения» установите в значение «PPPoE».

Настройка коммутатора D-Link DIR-300/NRU/B7

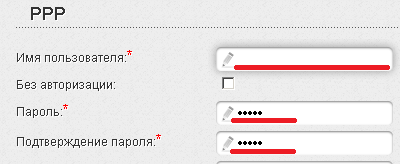

18. В открывшемся меню настройки, необходимо указать логин и пароль для подключения к интернету.
В строке «Имя пользователя:», укажите логин для подключения к интернету.
В строке «Пароль:», укажите пароль для подключения к интернету.
В строке «Подтверждение пароля:», укажите пароль для подключения к интернету еще раз.
Логин и пароль для подключения к интернету, содержатся на листе «Настройки необходимые для подключения к сети ЕКАНЕТ», который прилагался к договору.

Настройка коммутатора D-Link DIR-300/NRU/B7


19. Нажмите кнопку «Сохранить»

20. В открывшемся списке сетей, выберите шлюзом по умолчанию, созданную вами сеть «pppoe_Ports:5_2», для этого поставьте точку в столбце «Шлюз по умолчанию», в нужной строке.

Настройка коммутатора D-Link DIR-300/NRU/B7

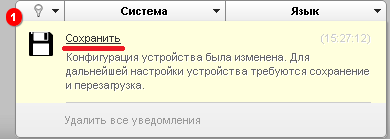

21. В верхней правой части меню, нажмите кнопку «Сохранить».

Настройка коммутатора D-Link DIR-300/NRU/B7


22. Откройте раздел «Основные настройки» в разделе в меню «Wi-Fi».

Настройка коммутатора D-Link DIR-300/NRU/B7


23. В открывшемся окне введите имя сети в поле «SSID». Имя сети вы должны придумать.

Настройка коммутатора D-Link DIR-300/NRU/B7


24. Нажмите кнопку «Сохранить».

25. Выберите подраздел «Настройки безопасности».

Настройка коммутатора D-Link DIR-300/NRU/B7

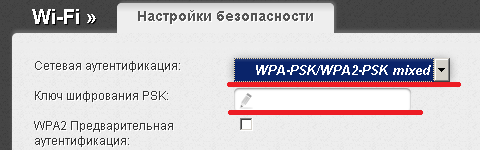

26. В графе «Сетевая аутентификация:», выберите «WPA-OSK/WPA2-PSK mixed»

В графе Ключ шифрования PSK: нужно написать пароль для подключения к Wi-Fi. Этот пароль нужно придумать и запомнить. Пароль может содержать латинские буквы и арабские цифры. Он должен быть не короче 8-ми символов.

Настройка коммутатора D-Link DIR-300/NRU/B7


27. Нажмите кнопку «Изменить».

28. Выберите подраздел «Маршрутизация» в меню «Дополнительно».

Настройка коммутатора D-Link DIR-300/NRU/B7


29. В правой части окна, нажмите кнопку «Добавить».
В графе «Сеть назначения», укажите «10.0.0.0».
В графе «Маска сети назначения», укажите «255.0.0.0».
В графе «Шлюз», укажите адрес вашего основного шлюза, он содержатся на листе «Настройки необходимые для подключения к сети ЕКАНЕТ», который прилагался к договору.
В графе «Метрика:», укажите «1».

30. Нажмите кнопку «Сохранить»

31. В верхней правой части меню, нажмите кнопку «Сохранить».

Настройка коммутатора D-Link DIR-300/NRU/B7


Устройство готово к работе в нашей сети.
