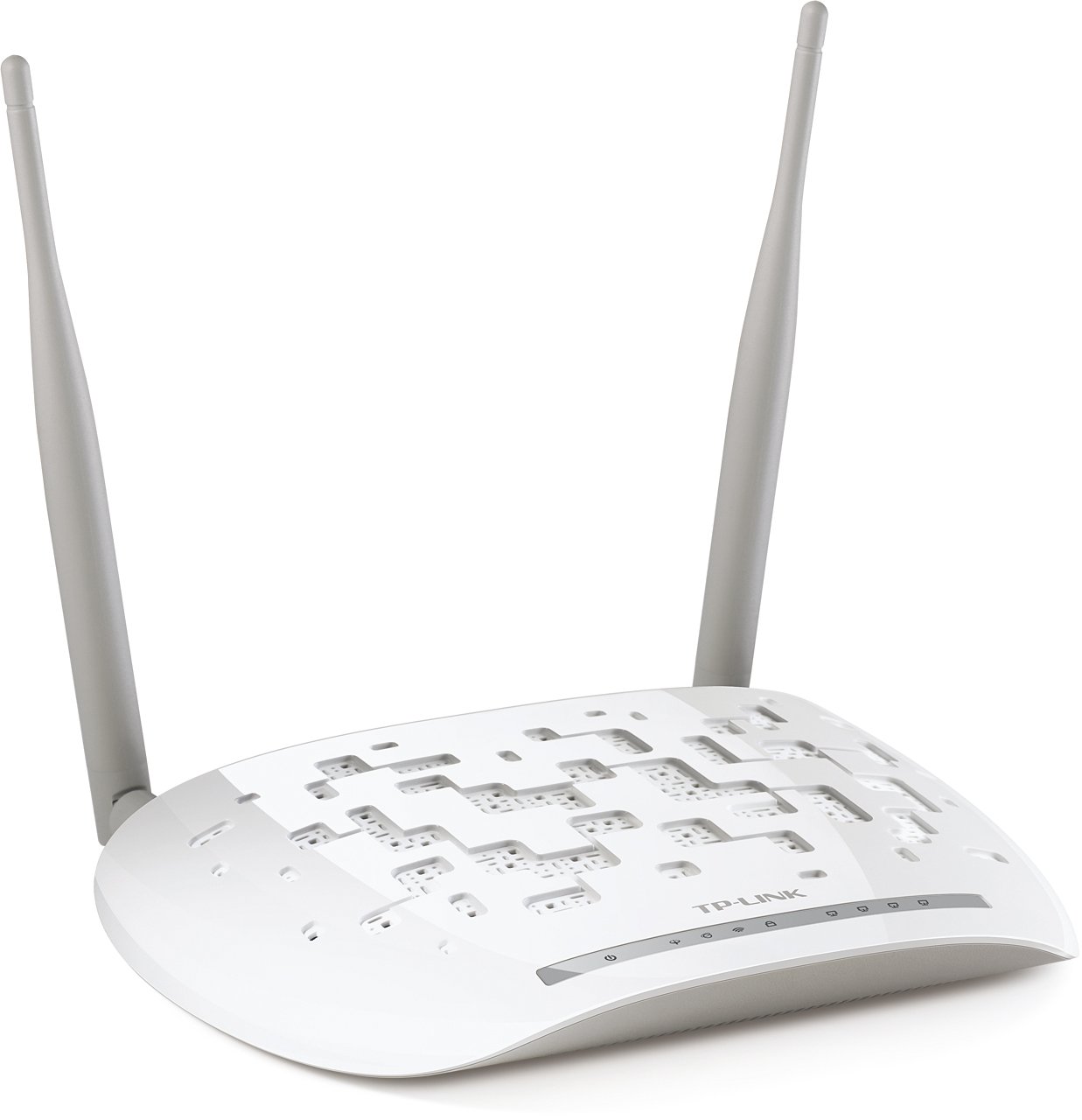

TP-LINK TD-W8961ND

Беспроводной маршрутизатор серии N со встроенным модемом ADSL2+ TD-W8961ND представляет собой многофункциональное устройство, сочетающее в себе функции высокоскоростной модема ADSL, маршрутизатора NAT с 4 портами 10/100 Мбит/с и беспроводной точки доступа. Модель TD-W8961ND это универсальное устройство для получения и распределения высокоскоростного подключения к Интернет по проводной и беспроводной сетям. Устройство поддерживает последние стандарты ADSL и позволяет получить значительно большую скорость подключения к Интернет, чем при dial-up соединении. Благодаря поддержке стандарта IEEE 802.11n, пользователи могут получить скорость передачи данных в 15 раз большую и зону действия в 5 раз большую, чем с обычными устройствами стандарта IEEE 802.11g. Теперь вы можете работать с приложениями, более чувствительными к пропускной способности канала, такими как потоковое видео высокой четкости по беспроводному соединению, что ранее было не под силу устройствам стандарта IEEE 802.11g, в любом месте вашего дома и даже во дворе.

TP-LINK TD-W8961ND


Универсальное решение

Модель TD-W8961ND представляет собой устройство 3-в-1 и сочетает в себе функции высокоскоростного модема DSL, маршрутизатора NAT с 4 портами и беспроводной точки доступа серии N. Маршрутизатор TD-W8961ND с помощью телефонной линии устанавливает высокоскоростное ADSL2+ подключение к Интернет. После установления соединения, вы можете пользоваться проводными/беспроводными функциями устройства для обмена медиа-файлами, просмотра веб-страниц, разговора по IP-телефону или даже просмотра потокового видео высокой четкости. Экономьте время и деньги, используя одно устройство вместо многих, для установки которых потребуется больше времени и места.

Высокоскоростное подключение к Интернет

В отличие от доступа к Интернет на базе dial-up, подключение к Интернет через DSL всегда находится в рабочем состоянии, нет необходимости ждать подключения для выхода в сеть. Модель TD-W8961ND поддерживает новейший стандарт ADSL, отличается более высокой производительностью (скорость входящего трафика до 24 Мбит/с) и больший радиус действия от главного офиса вашего поставщика Интернет-услуг. Устройство также поддерживает функцию TR-069, которая автоматически обновляет встроенное программное обеспечение и другие настройки по мере их появления у вашего поставщика Интернет-услуг.

Исключительная производительность беспроводной связи

Модель TD-W8961ND представляет собой высокоскоростное сетевое решение, которое поддерживает стандарт IEEE 802.11n со скоростью передачи данных до 300 Мбит/с по беспроводному соединению. Устройство также поддерживает технологию MIMO, имеет две съемные всенаправленные антенны для лучшей работы беспроводной сети, большей скорости передачи данных, стабильности сигнала и зоны охвата. Вы можете получить скорость передачи данных в 15 раз большую и зону действия в 5 раз большую, чем с обычными устройствами стандарта IEEE 802.11g и организовывать совместное высокоскоростное подключение к Интернет через DSL, обмениваться файлами, фотографиями, музыкой, пользоваться приложениями, чувствительными к пропускной способности канала, такими как потоковое видео высокой четкости по беспроводному соединению, что ранее было не под силу устройствам стандарта IEEE 802.11g, в любом месте вашего дома и даже во дворе.

Идеален для работы с мультимедиа-приложениями

Порт VLAN позволяет привязывать постоянные виртуальные каналы к различным портам LAN для лучшей работы различных приложений, например, таких как IP-телевидение. Функция приоритезации трафика (QoS) имеет ряд настроек, которые позволяют разграничить трафик Интернет на основе приоритетов для обеспечения стабильной работы IP-телевидения или онлайн-игр без задержек и разрывов. Поэтому пользователи смогут оценить преимущества беспрерывного подключения к Интернет, не задумываясь о пропускной способности сети. Модель TD-W8961ND также поддерживает функции IGMP multicast и IGMP snooping, что делает устройство идеальным для работы с мультимедиа-приложениями. Вы сможете по-настоящему оценить высококачественное потоковое аудио и видео.

Повышенная защита сети и гибкое управление

В модели TD-W8961ND используются межсетевые экраны NAT and SPI, которые проверяют содержание входящих пакетов, предотвращая потенциальные атаки из Интернет. Для большего удобства, устройство поддерживает контроль доступа на основе MAC-адреса, IP-адреса, доменного имени или приложений, таких как MSN, Yahoo Messenger, поэтому родители или системные администраторы могут ограничивать доступ для персонала или детей. Помимо веб-интерфейса, модель TD-W8961ND также имеет функции TR-069 и SNMP, которые автоматически обновляет встроенное программное обеспечение и другие настройки по мере их появления у вашего поставщика Интернет-услуг. Все эти функции помогут повысить уровень защиты вашей сети и облегчить ее управление.

Мастер быстрой настройки защиты (QSS)

Сначала нажмите кнопку QSS на беспроводном маршрутизаторе, потом нажмите кнопку QSS или введите PIN-код маршрутизатора в беспроводной клиент, после чего автоматически будет установлено соединение, защищенное шифрованием WPA. Данная настройка безопасности не только осуществляется быстрее обычных установок, но и удобнее в использовании, так как больше не нужно запоминать пароль.

Простота в использовании

К устройству прилагается компакт-диск с приложением Easy Setup Assistant, которое поможет шаг за шагом подключить устройство к Интернет, произвести установку беспроводной сети и настройку её безопасности. Данная функция позволяет даже начинающим пользователям произвести настройку маршрутизатора и сопутствующего оборудования без потери функциональности устройства, достаточно просто вставить компакт-диск для быстрой и простой установки.

Основные характеристики:

WAN-порт

ADSL

Интерфейсы

4 x 10/100 Мбит/с LAN (RJ45)
1 x DSL (RJ11)

Беспроводные возможности

IEEE 802.11n, IEEE 802.11g, IEEE 802.11b

Поддержка протоколов

PPPoE, IPsec, L2TP, PPTP

Скорость LAN портов

100 Мбит/с

Скорость Wi-Fi

300 Мбит/с

Частота работы Wi-Fi

2.4 ГГц

Поддержка IPTV

Есть

Количество антенн

2

Конструкция антенн

Съемные

Функции безопасности

Фильтрация IP
NAT Фильтрация MAC
Фильтрация пакетов
Фильтрация URL
Фильтрация приложений
VPN (IPSec/PPTP/L2TP) Pass-through
64/128-битное WEP-шифрование
Шифрование WPA-PSK/WPA2-PSK, WPA/WPA2, TKIP/AES
Беспроводная функция LAN ACL
Защита от DoS, SYN Flooding, Ping of Death
Родительский контроль

Функции брандмауэра

SPI
NAT

Другие функции

DHCP-сервер
UPnP
Виртуальный сервер
DMZ
Автообновление ПО (технология TR-069)
QSS - быстрая настройка безопасности
QoS - разграничение трафика
VLAN
Автоматическое переподключение

Поддержка операционных систем

Windows 98/NT/2000/XP/Vista/7
MacOS
NetWare
UNIX or Linux

Габариты и вес

174 x 120 x 28,8 мм




Комплект поставки:

Маршрутизатор TD-W8961ND
Внешний сплиттер
RJ-11 телефонный кабель
RJ-45 Ethernet-кабель
Руководство по быстрой установке
Компакт-диск с ПО
Адаптер питания


Прошивка

Настройка

Если у вас еще есть дисковод, и кроме подключения интернета ничего не требуется, то можно вставить CD диск и мастер настройки поможет быстро подключиться к сети интернет.

Но мы пойдем проверенным путем, и выполним настройки через веб-интерфейс. Вводим в адресную строку 192.168.1.1 далее пароль и логин администратора, по умолчанию admin, admin. Далее попадаем в главное меню.

Обновление прошивки не требуется, стоит последняя версия от 04.09.2012 и, что очень удобно, на русском языке.

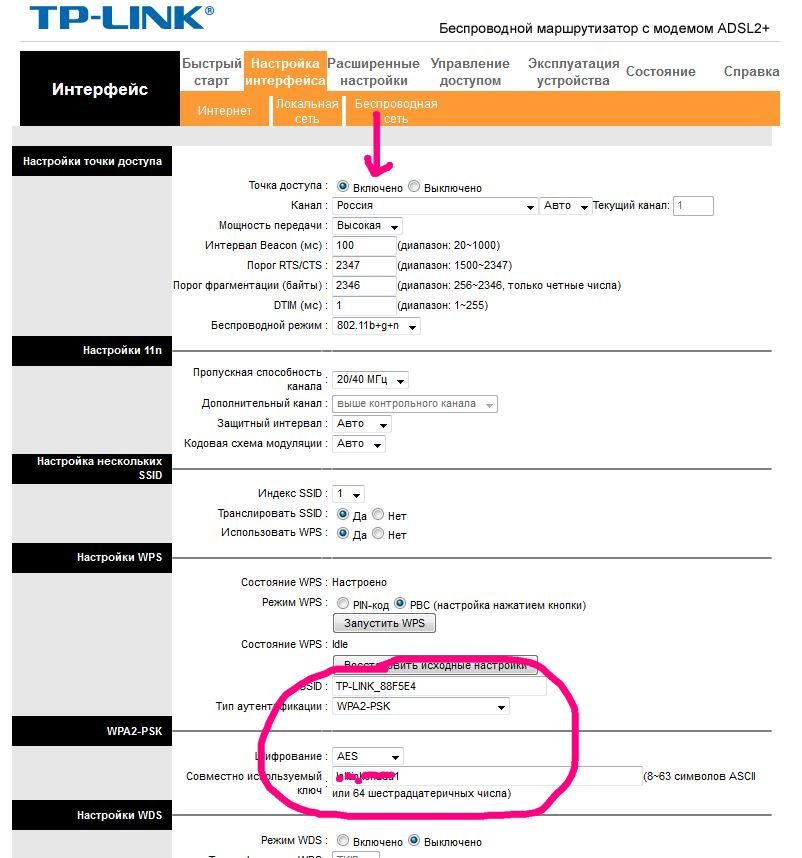

Первым шагом настраиваем Wi-Fi и устанавливаем на него пароль, возможность поставить пароль появляется после выбора типа шифрования WPA2.

TP-LINK TD-W8961ND

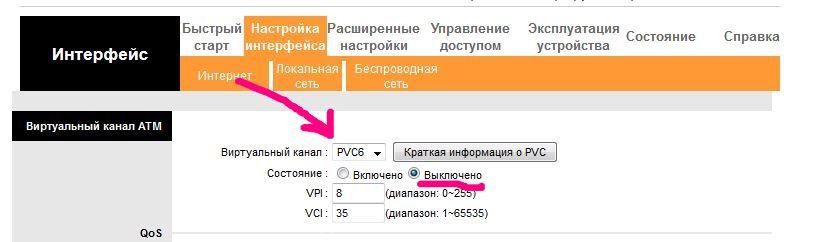

В виртуальных каналах уже прописано 7 правил, столько не требуется, деактивирую все кроме нулевого и первого.

TP-LINK TD-W8961ND

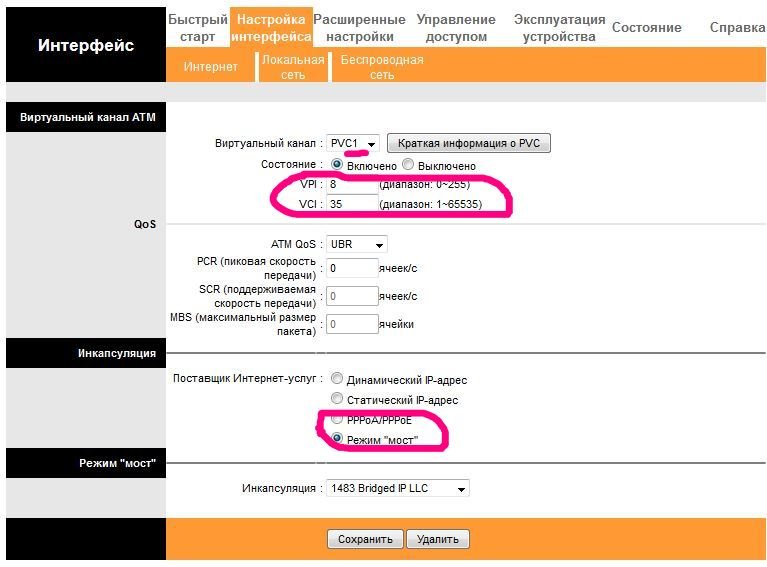

В PVC1 прописываем VPI - 8, VCI - 35, bridge mode, этот канал будет для IPTV, значения даны для провайдера Ростелеком Хабаровск, другие значения уточняйте у своего оператора связи.

TP-LINK TD-W8961ND

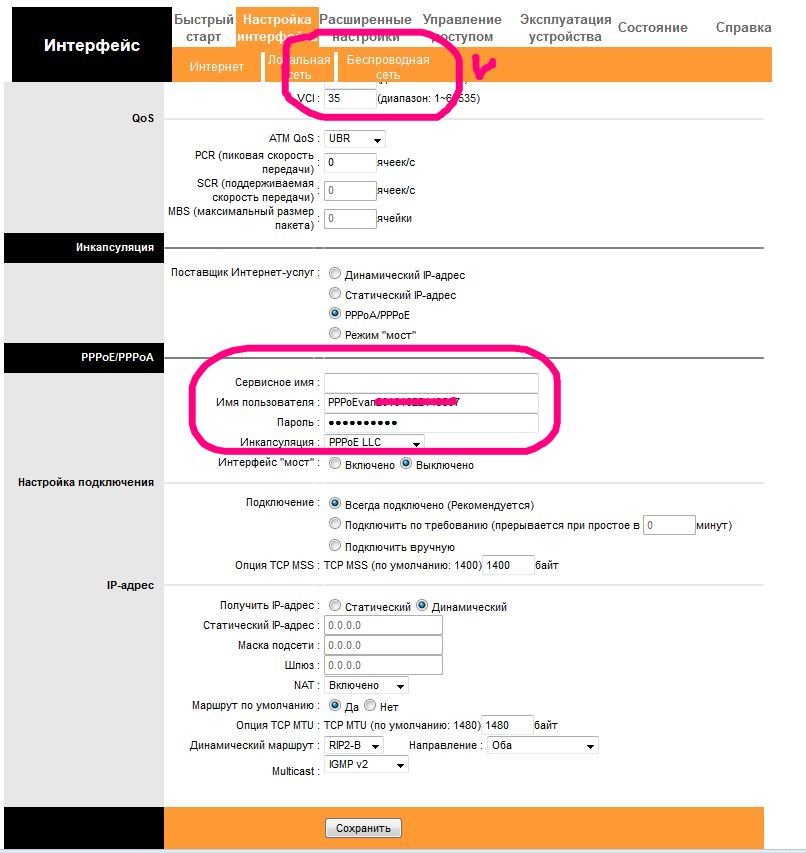

В PVC0 прописываем PPPoE правило VPI - 0, VCI - 35 и указываем логин и пароль доступа к интернету, не забываем сохранятся на всех этапах настроек.

TP-LINK TD-W8961ND

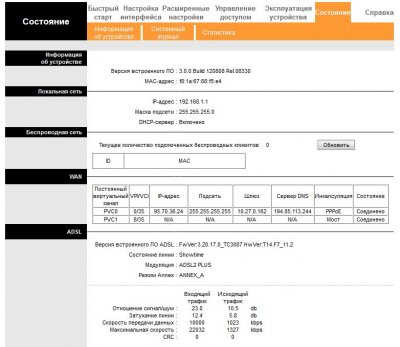

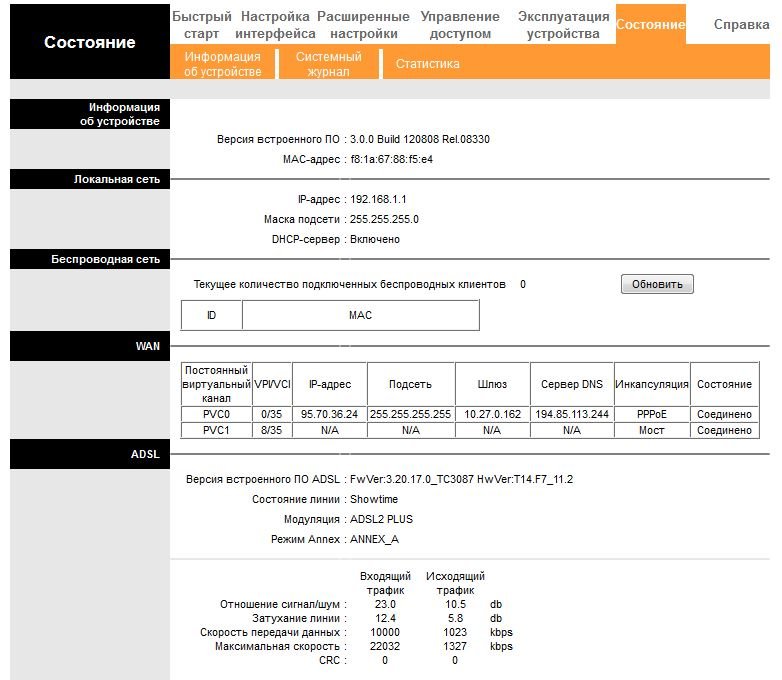

Вот что у нас должно получится во вкладке «состояние».

TP-LINK TD-W8961ND

Далее нам нужно настроить порты и развести по ним сигналы.

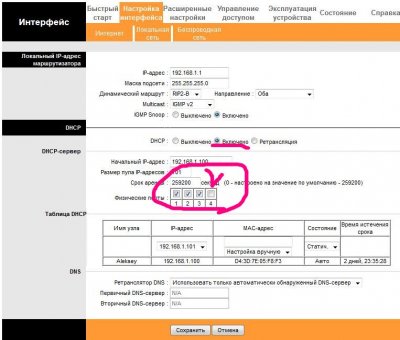

Идем в настройки интерфейса, локальная сеть, и снимаем раздачу DHCP на 4 порт LAN.

TP-LINK TD-W8961ND

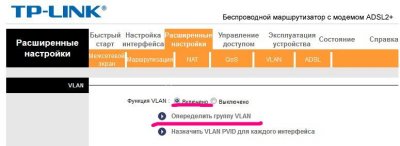

После нужно активировать группы VLAN

TP-LINK TD-W8961ND

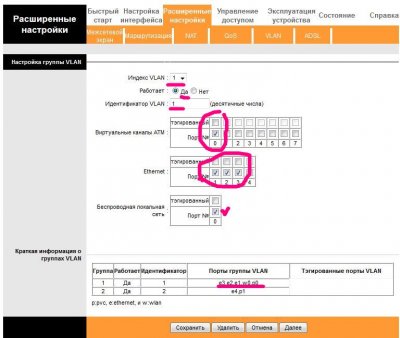

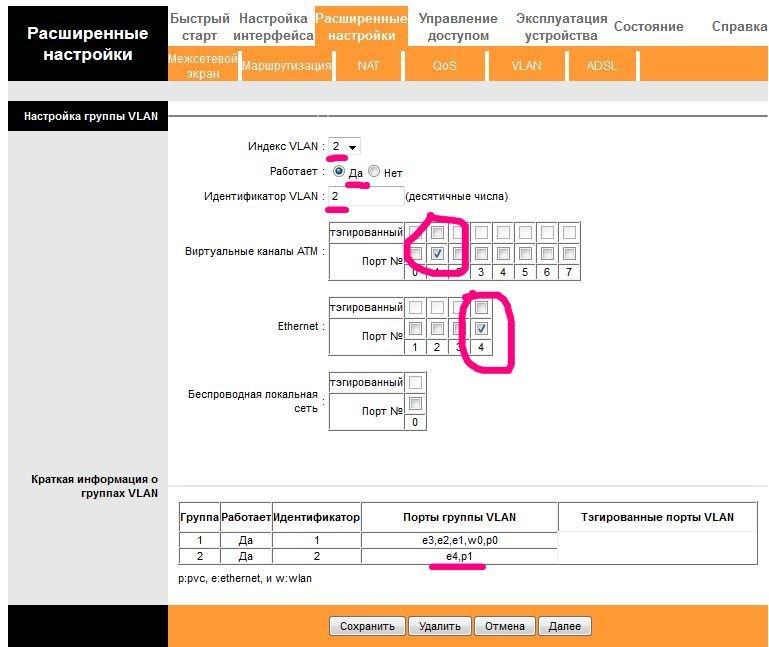

Группируем интерфейсы дляInternet и IPTV

TP-LINK TD-W8961ND

TP-LINK TD-W8961ND

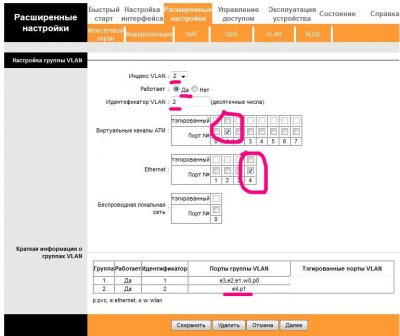

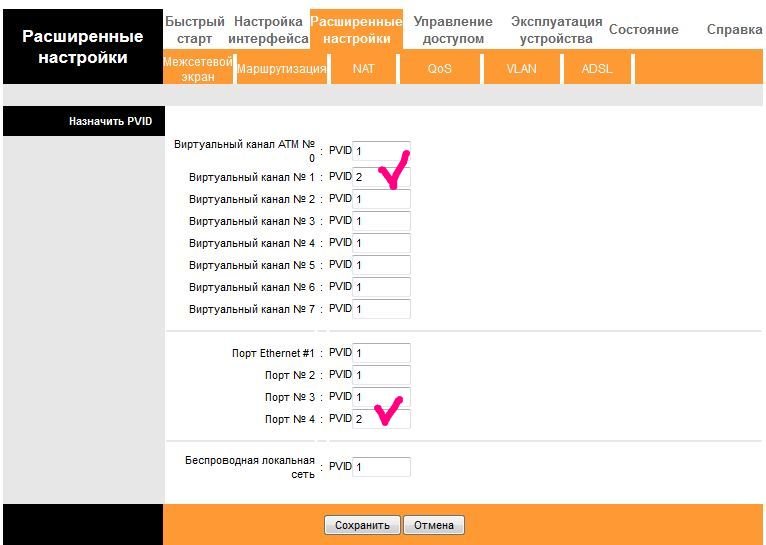

Жмем "далее" и назначаем ID для Port VLAN

TP-LINK TD-W8961ND

Сохраняем все настройки, если что-то не получилось, сбрасываем все настройки на заводские и пробуем еще раз.
