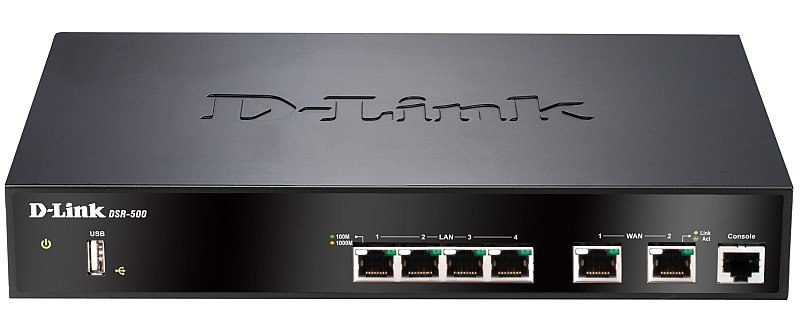

D-Link DSR-500N

Унифицированные маршрутизаторы D-Link серии DSR представляют собой высокопроизводительные решения, обеспечивающие защиту сети и предназначенные для удовлетворения растущих потребностей малого и среднего бизнеса. Поддержка стандарта IEEE 802.11n, реализованная в маршрутизаторах DSR-150N, DSR-250N,DSR-500N, DSR-1000N, позволяет достичь той же производительности, что и в проводных сетях, но с меньшим количеством ограничений. Оптимальная защита сети достигается за счет организации туннелей VPN (Virtual Private Network), поддержки протоколов IP Security (IPSec), Point-to-Point Tunneling Protocol (PPTP), Layer 2 Tunneling Protocol (L2TP), Generic Routing Encapsulation (GRE)¹. Благодаря VPN-туннелям торговые представители и сотрудники территориальных подразделений получают удаленный доступ к корпоративной сети из любой точки и в любое время без инсталляции клиентской программы.

Возможности комплексного управления

Маршрутизаторы DSR-500/500N и DSR-1000/1000N оснащены двумя WAN-портамиGigabit Ethernet и поддерживают управление на основе политик, что обеспечивает максимальную производительность при выполнении бизнес-операций. Функция автоматического переключения после отказа (failover) обеспечивает надежную передачу данных, в том числе и при отказе одного из соединений. Применение функции балансировки нагрузки позволяет распределить исходящий трафик между двумя WAN-интерфейсами и оптимизировать производительность системы, обеспечивая, таким образом, бесперебойную работу сети. Второй WAN-порт может быть настроен как DMZ-порт, что позволяет изолировать серверы от сети LAN.

Высокая производительность беспроводной сети

DSR-150N, DSR-250N, DSR-500N и DSR-1000N поддерживают стандарты 802.11a/b/g/nи работу в диапазоне частот 2,4 ГГц или 5 ГГц. Благодаря поддержке технологии Multiple In Multiple Out (MIMO) маршрутизаторы DSR-150N, DSR-250N, DSR-500N и DSR-1000N обеспечивают высокую скорость передачи данных и расширенную зону покрытия беспроводной сети, позволяя сократить количество «мертвых зон».

Универсальная установка

Маршрутизаторы DSR поддерживают возможность организации доступа к Интернет по сети 3G с помощью USB-модема⁴. Поддержка сети 3G обеспечивает возможность дополнительного подключения для защищенной передачи критически важных данных или стабильной работы служб резервирования. Для маршрутизаторов DSR-1000/1000N 3G USB-модем может быть настроен в качестве третьего WAN-соединения с поддержкой функций автоматического переключения после отказа и балансировки нагрузки в случае потери основного WAN-соединения.

На маршрутизаторах DSR-500/500N¹второй WAN-порт может быть выделенным WAN2 или использоваться для 3G модема, с поддержкой функций автоматического переключения после отказа и балансировки нагрузки в случае потери основного WAN-соединения. Для маршрутизаторов DSR-150/150N/250/250N1 3G USB-модем может быть настроен в качестве первого WAN-соединения или резервного соединения в случае потери основного соединения.

Надежные функции VPN

Виртуальная частная сеть (VPN) предоставляет мобильным пользователям и филиалам защищенный канал связи для подключения к корпоративной сети. DSR-150/150N, DSR-250/250N, DSR-500/500N и DSR-1000/1000N поддерживает 5, 10, 15 или 20 туннелей Generic Routing Encapsulation (GRE)¹, обеспечивая мобильным пользователям удаленный доступ к центральной корпоративной базе данных. При создании Site-to-site VPN-туннелей используются протоколы IP Security (IPSec), Point-to-Point Tunneling Protocol (PPTP) или Layer 2 Tunneling Protocol (L2TP), применение которых упрощает процесс подключения удаленных пользователей и филиалов через зашифрованные виртуальные каналы. DSR-150/150N поддерживает до 10 одновременных VPN-туннелей IPSec и до 10 VPN-туннелей PPTP/L2TP. DSR-250/250N, DSR-500/500N и DSR-1000/1000N поддерживает до 25, 35 и 70 одновременных VPN-туннелей IPSec соответственно, а также 25 дополнительных VPN-туннелей PPTP/L2TP.

Технология Green

Поддержка технологий D-Link Green Wi-Fi и D-Link Green Ethernet позволяет оптимизировать энергопотребление и сократить расходы на электроэнергию. Использование планировщика D-Link Green WLAN обеспечивает дополнительную защиту и позволяет сократить потребление электроэнергии за счет отключения беспроводной сети по установленному пользователем расписанию в часы наименьшей нагрузки. Технология D-Link Green Ethernet позволяет определять статус соединения и автоматически переводить устройство в режим сохранения электроэнергии. Помимо этого, маршрутизаторы DSR соответствуют требованиям директив RoHS (Restriction of Hazardous Substances) и WEEE (Waste Electrical and Electronic Equipment), целью которых является защита окружающей среды.

Основные характеристики:

WAN-порт	Ethernet
Интерфейсы	2 x WAN 10/100/1000 Мбит/с 4 x LAN 10/100/1000 Мбит/с 1 порт USB 2.0 Консоль RJ-45
Беспроводные возможности	IEEE 802.11n, IEEE 802.11g, IEEE 802.11b
Поддержка протоколов	PPPoE, IPsec, L2TP, PPTP
Скорость LAN портов	1 Гбит/с
Скорость Wi-Fi	300 Мбит/с
Частота работы Wi-Fi	2.4 ГГц
Количество антенн	3
Конструкция антенн	Съемные
Функции VPN	VPN-туннели: 35 Методы шифрования: DES, Twofish, Blowfish, CAST-128, NULL IPSec NAT Traversal Функция Dead Peer Detection IP Encapsulприing Security Payload (ESP) IP Authenticприion Header (AH) VPN Tunnel Keep Alive Hub and Spoke
Поддержка VPN-туннелей	Есть
Функции безопасности	SSL VPN туннели: 10 Методы шифрования SSL: DES SSL Message Integrity: MD5, SHA1
Функции брандмауэра	Статический маршрут Динамический маршрут - RIPv1, RIP v2, OSPF Динамический DNS Маршрутизация между VLAN NAT, PAT Фильтрация web-содержимого: Статический URL-адрес, ключевые слова Система предотвращения вторжений (IPS): Пакет сигнатур, входящий в комплект ПО
Другие функции	IPv6 Функция Route Failover 3G Redundancy Функция Outband Load Balancing
Габариты и вес	180 х 280 х 35 мм

Настройка

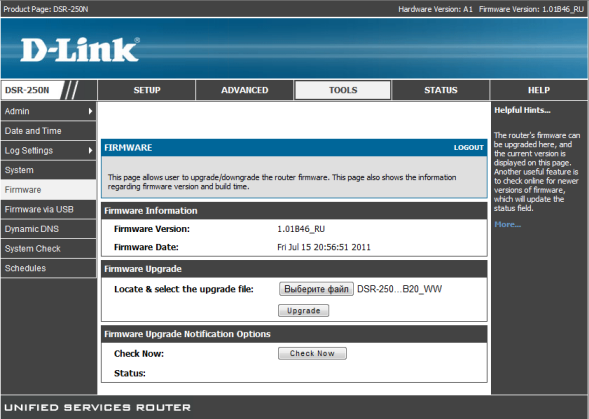

1. Зайдите на роутер по адресу 192.168.10.1 с логином / паролем admin / admin и обновите прошивку. В данной статье все скриншоты соответствуют версии прошивки 1.05B20_WW.

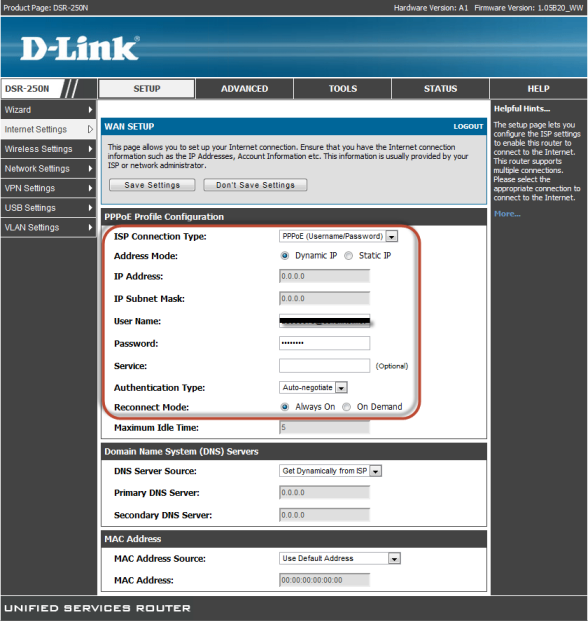

2. Зайдите в раздел Setup - Internet Settings – WAN Settings – WAN Setup, установите параметры вашего интернет подключения и нажмите Save Settings.

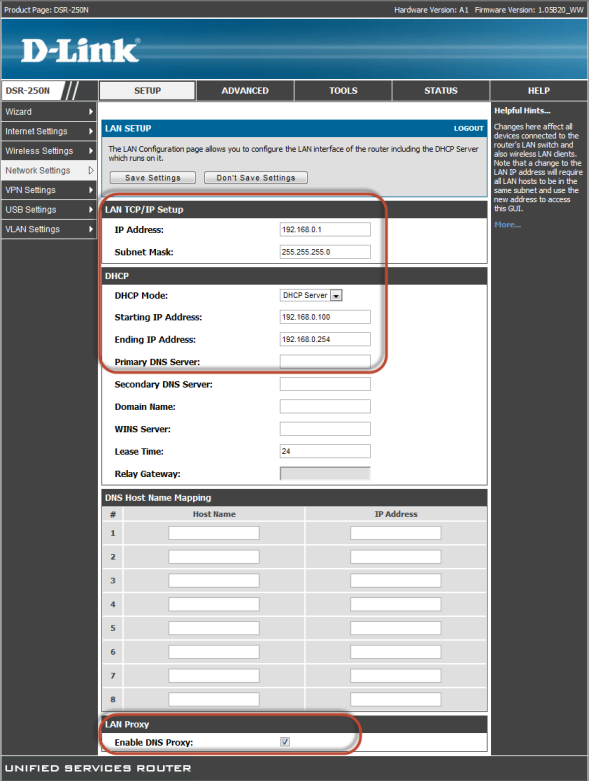

3. Зайдите в раздел Setup - Network Settings - LAN Setup Configuration и настройте распределение IP адресов в вашей сети. Для самого роутера я назначил IP адрес 192.168.0.1, а пул адресов DHCP (которые будут выдаваться как компьютерам, так и телефонам)192.168.0.100 – 192.168.0.254. Если в вашей сети нет другого DNS сервера, например, контроллера домена, оставьте галочку Enable DNS Proxy.

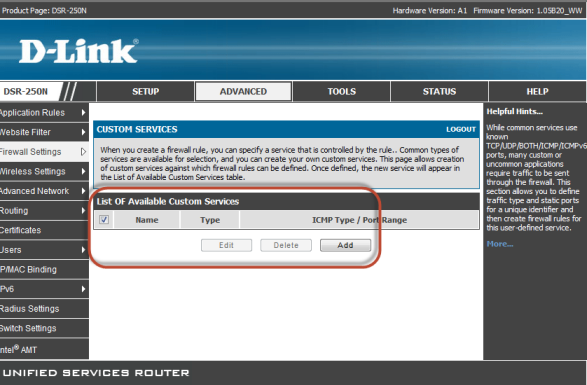

4. В разделе Advanced – Firewall Settings – Custom Services опишем сервисы, которые необходимы для 3CX Phone System. В дальнейшем они используются в правилах сетевого экрана и правилах приоретизации трафика.

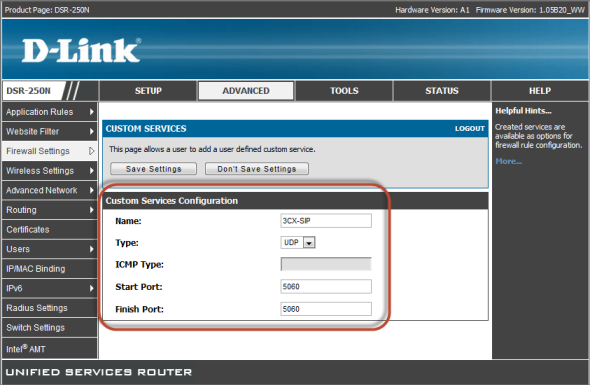

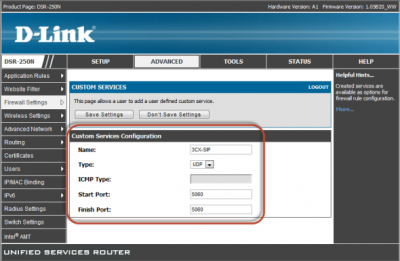

Создадим описание сервиса SIP (сигнализация). Порт сервиса 5060, протокол UDP.

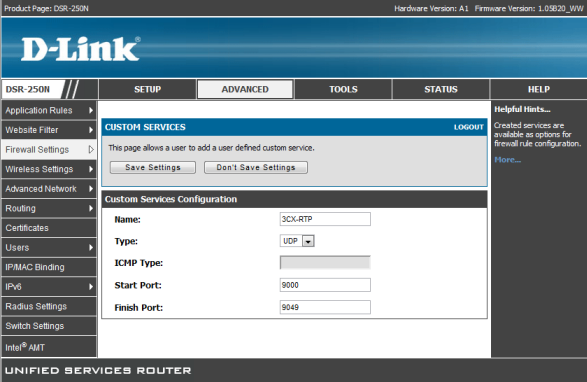

Создадим описание сервиса RTP (голосовой поток). Порты сервиса 9000 – 9049 (в вашем случае номер конечного порта может отличаться и зависит от предполагаемого количества одновременных внешних разговоров). Протокол UDP.

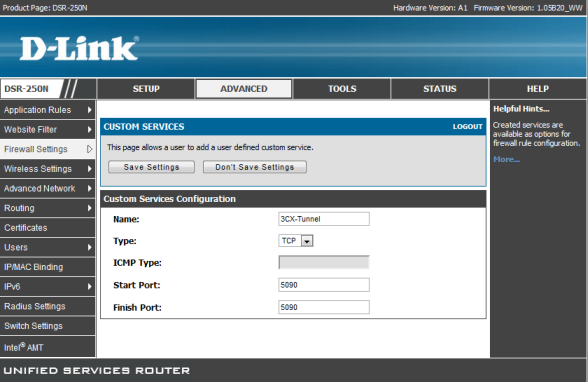

Аналогично создаются описания сервиса 3CX Tunnel - 5090 TCP

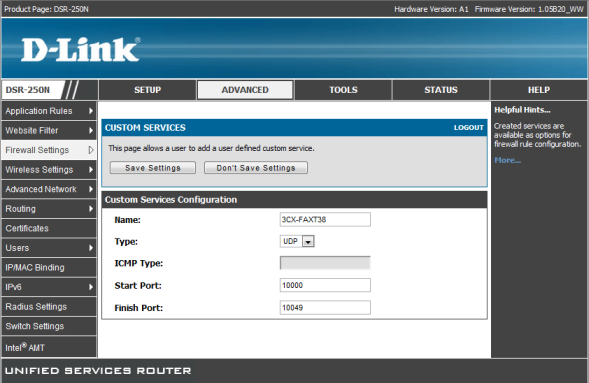

и 3CX Fax T.38 – 10000 - 10049 UDP.

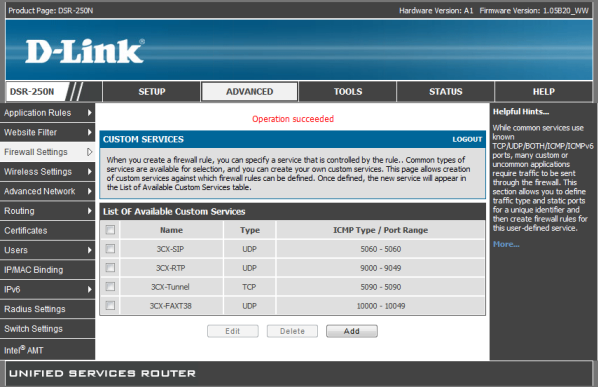

В конечном счете страница описания сервисов будет иметь такой вид.

5. После того, как описания сервисов созданы, можно перейти к описанию правил сетевого экрана в разделе Advanced – Firewall Settings – Firewall Rules.

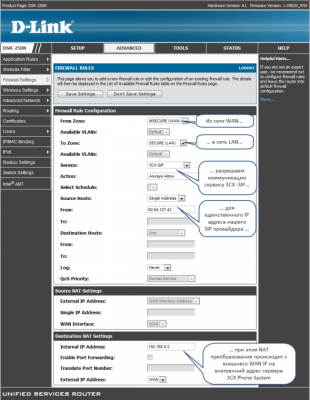

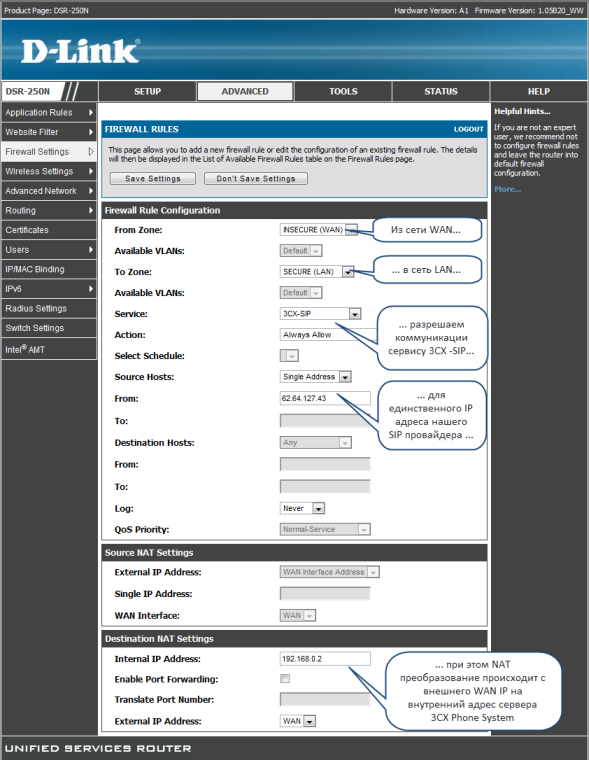

Первое правило "пробросит”порт SIP 5060 на сервер 3CX Phone System с адреса источника 62.64.127.43. Этот адрес является IP адресом нашего SIP оператора. Таким образом, я разрешаю входящий SIP трафик только для своего SIP оператора и запрещаю для всех остальных адресов. Это значит, что я защищаю 3CX Phone System от телефонных хакеров, пытающихся подключиться к системе и совершать звонки за мой счет.

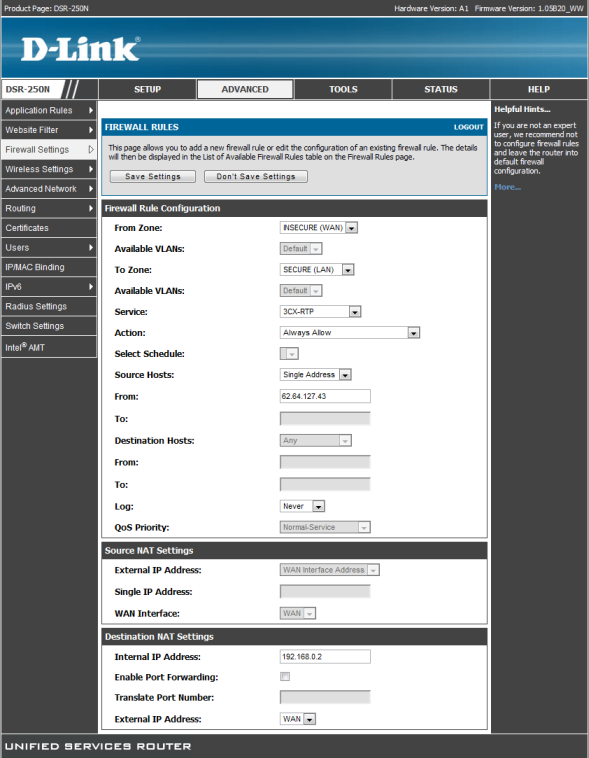

Второе правило пробросит порты RTP таким же образом.

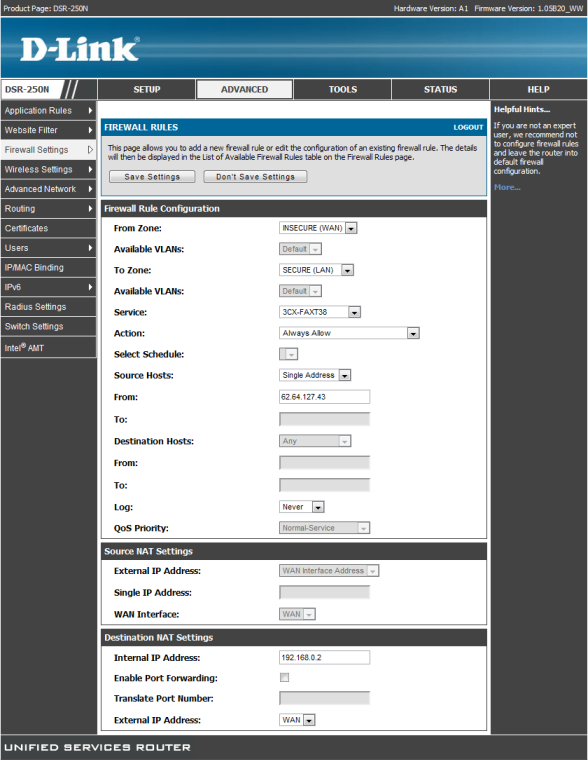

Третье правило пробросит порты для факса по протоколу T.38. Надо отметить, что далеко не все SIP операторы поддерживают этот протокол.

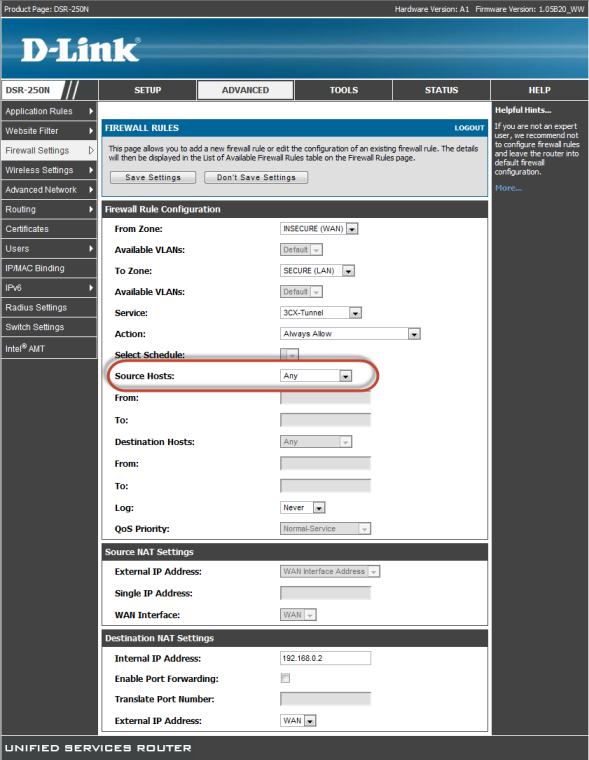

Четвертое правило пробросит подключения по туннелю 3CX. Поскольку подключаться пользователи могут из любых мест, поле Source Hosts должно иметь значение Any.

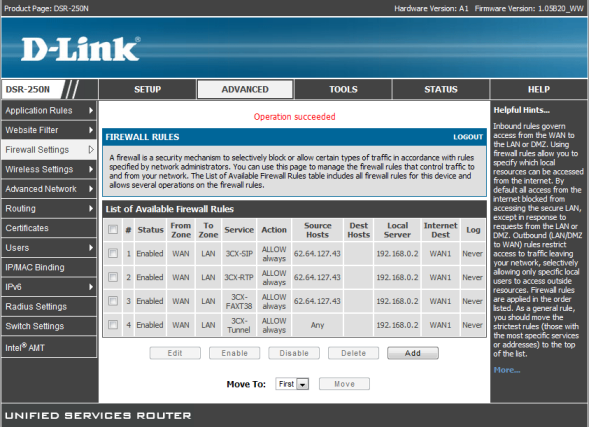

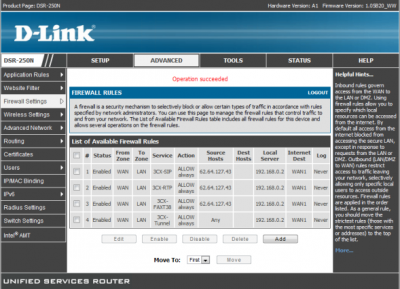

В конечном счете таблица правил сетевого экрана будет иметь такой вид.

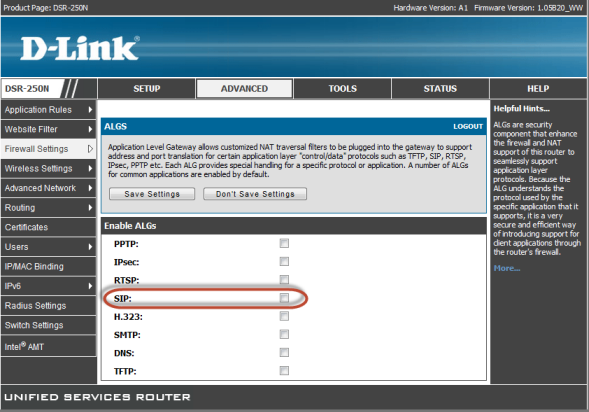

6. В разделе Advanced – Firewall Settings – ALG’s проверьте настройки для SIP. Как правило, галочка должна быть снята (это состояние по умолчанию). Если у вас возникают проблемы с регистрацией на SIP операторах, с регистрацией удаленных абонентов, с односторонним прохождением голоса и т.п. – попробуйте эту галочку включить.

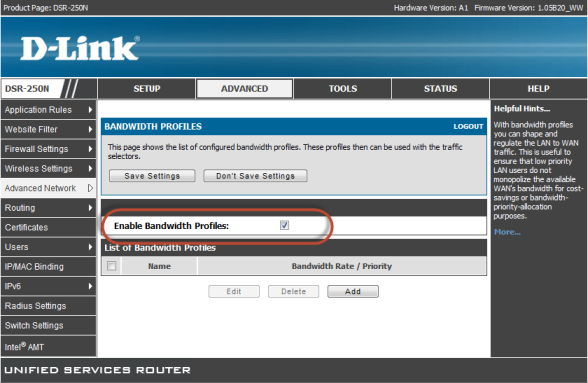

7. Теперь задействуем одну из интересных функций роутера D-link DSR – приоритезацию VoIP трафика через WAN порт. Практически это означает, что когда через WAN порт роутера будет проходить VoIP трафик от сервера 3CX Phone System, этому трафику будет присвоен наивысший приоритет, и другой интернет трафик не повлияет на качество передаваемого голоса. В разделе Advanced – Advanced Network – Traffic Management – Bandwith Profiles включим функцию приоретизации трафика.

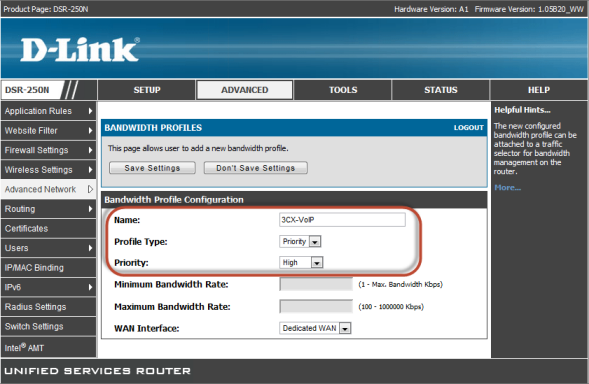

и создадим профиль 3CX-VoIP, присваивающий трафику наивысший приоритет.

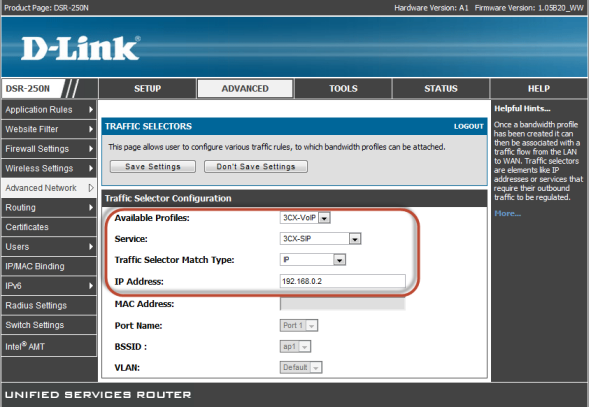

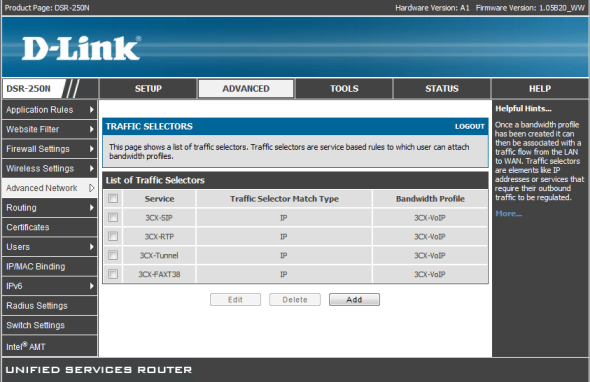

8. Далее в разделе Advanced – Advanced Network – Traffic Management – Traffic Selectors добавим описания всех видов трафика, которые нужно "ускорить”. Приоретизироваться будет трафик, поступающий с IP адреса сервера 3CX Phone System –192.168.0.2. Для уменьшения объема статьи я приведу только описание для сервиса 3CX-SIP. Для остальных сервисов 3CX (созданных в п.4) процедура выполняется аналогично.
